隨著新能源發電產業的發展壯大，電能質量越來越受到關注。諧波是電網電能質量關注的重要參數，采用電能質量質量分析儀對電網諧波進行測試是常規的電能質量檢測手段，下面本文對電能質量分析儀諧波電壓、諧波電流測量誤差檢定相關內容進行介紹。

一諧波電壓測量誤差、諧波電流測量誤差檢定要求

01諧波電壓測量誤差檢定點

　　選擇被檢電能質量分析儀的額定電壓作為基波電壓，基波電壓頻率一般情況下選擇50Hz，特殊被檢要求根據實際情況選擇其他頻率作為基波電壓頻率。

　　整數次諧波電壓含有率、分數次諧波電壓含有率及諧波次數參見下表1、2所示。對電能質量分析儀進行諧波檢定時，分析儀的所有通道都必須進行檢定，每次檢定時注入一種諧波成分。

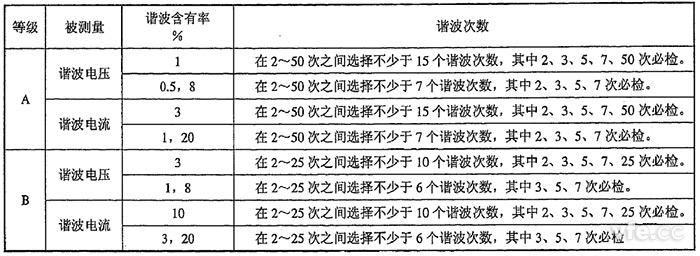

表1：整數次諧波電壓、諧波電流檢定點推薦表

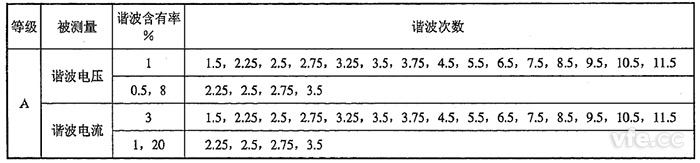

表2：間諧波電壓、間諧波電流檢定點推薦表

02諧波電流檢定點的選取

　　選擇被檢電能質量分析儀的額定電流作為基波電流值，基波電流頻率與基波電壓頻率一致，并且整數次諧波電流含有率、間諧波電流含有率及諧波次數均參照表1、表2進行設定。與諧波電壓檢定類似，每次注入一種諧波成分，含有多個通道的分析儀設備必須對各個通道進行檢定。

　　諧波電壓測量誤差、諧波電流測量誤差限值

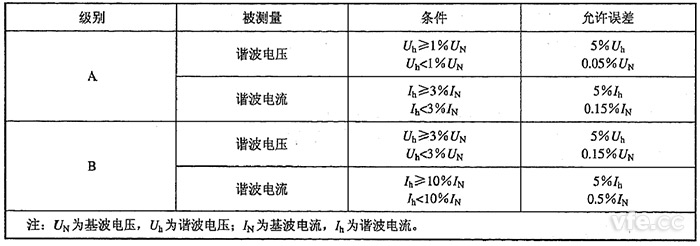

表3：諧波電壓、諧波電流測量允許誤差限值

二標準源法

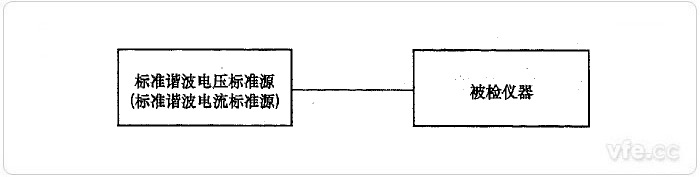

圖示：標準源法諧波電壓、諧波電流檢定示意圖

01諧波電壓測量誤差檢定

　　首先按照上圖諧波電壓、諧波電流檢定示意圖所示搭建檢定系統，根據選定的基波電壓值，選擇合適的被檢電能質量分析儀量程。按照表1、表2規定設置標準諧波電壓源輸出基波電壓標準值和各次諧波電壓含有率標準值，有輸出設置可以得到諧波電壓含有率標準值HRUhs，從被檢電能質量分析儀得到諧波電壓含有率示值HRUhX。

　　讀取并記錄HRUhs及HRUhX，對于諧波電壓含有率HRUh<1%(A級)或HRUh<3%(B級)的設備按照下式1進行諧波電壓測量誤差計算;對于諧波電壓含有率HRUh≥1%(A級)或HRUh≥3%(B級)的設備按照下式2進行諧波電壓測量誤差計算。

……1

……2

　　式中：

　　ΔHRUh——被檢分析儀器第h次諧波電壓含量的絕對誤差，V；

　　HRUhX——被檢儀器第h次諧波電壓含有率示值，%；

　　HRUhs——第h次諧波電壓含有率標準值，%；

　　UN——基波電壓，V；

　　rHRUh——被檢儀器第h次諧波電壓含有率的相對誤差，%。

02諧波電流測量誤差檢定

　　根據選定的基波電流值，選擇合適的被檢電能質量分析儀量程。按照表1、表2規定設置標準諧波電流源輸出基波電流標準值和各次諧波電流含有率標準值，有輸出設置可以得到諧波電流含有率標準值HRIhs，從被檢電能質量分析儀得到諧波電流含有率示值HRIhX。

　　讀取并記錄HRIhs及HRUIX，對于諧波電流含有率HRIh<3%(A級)或HRIh<10%(B級)的設備按照下式3進行諧波電流測量誤差計算;對于諧波電壓含有率HRIh≥3%(A級)或HRIh≥10%(B級)的設備按照下式4進行諧波電流測量誤差計算。

……3

……4

　　式中：

　　ΔHRIh——被檢分析儀器第h次諧波電流含量的絕對誤差，A；

　　HRIhX——被檢儀器第h次諧波電流含有率示值，%；

　　HRIhs——第h次諧波電流含有率標準值，%；

　　IN——基波電流，A；

　　rHRIh——被檢儀器第h次諧波電流含有率的相對誤差，%。

三直接比較法

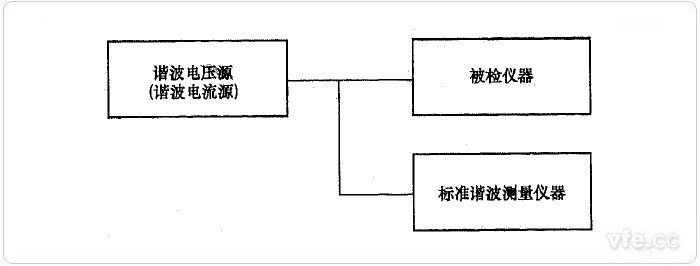

圖示：直接比較法諧波電壓、諧波電流檢定示意圖

01諧波電壓測量誤差檢定

　　選擇標準諧波測量儀器和被檢電能質量分析儀器適當?shù)碾妷毫砍蹋芍C波電壓源輸出設定的基波電壓和諧波電壓，從標準諧波測量儀器得到諧波電壓含有率標準值HRUhs，從被檢儀器得到諧波電壓含有率示值HRUhX。

02諧波電流測量誤差檢定

　　選擇標準諧波測量儀器和被檢電能質量分析儀器的電流量程，由諧波電流源輸出設定的基波電流和諧波電流，從標準諧波測量儀器得到諧波電流含有率標準值HRIhs，從被檢電能質量分析儀得到諧波電流含有率示值HRIhX。

　　按照式1、2、3、4計算被檢電能質量分析儀的諧波電壓、諧波電流的測量誤差。

---
