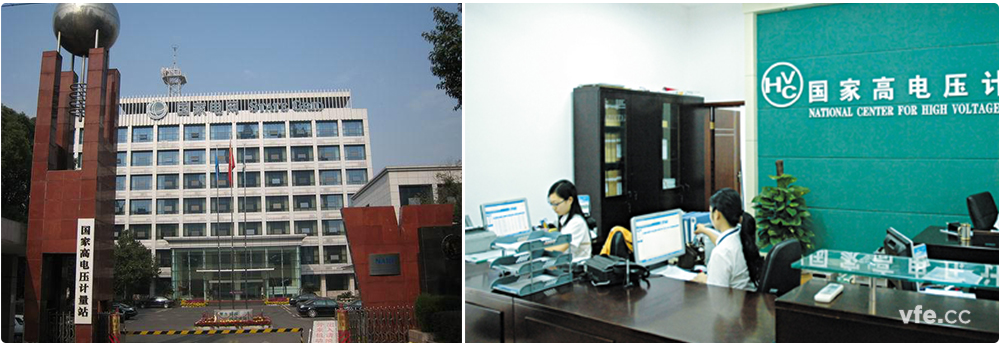

一國家高電壓計量站高壓電機移動式能效計量檢測平臺簡介

　　國家高電壓計量站高壓電機移動式能效計量檢測平臺是我國首臺高壓電機現場計量檢測平臺，即可以完成電機能效現場計量，也能用于電機試驗系統中的變頻電量的現場校準。高壓電機移動式能效計量檢測平臺的投入，極大提高了電機能效現場的效率，也給企業減輕了負擔，進一步擴大抽檢范圍，也為了方便電機企業。

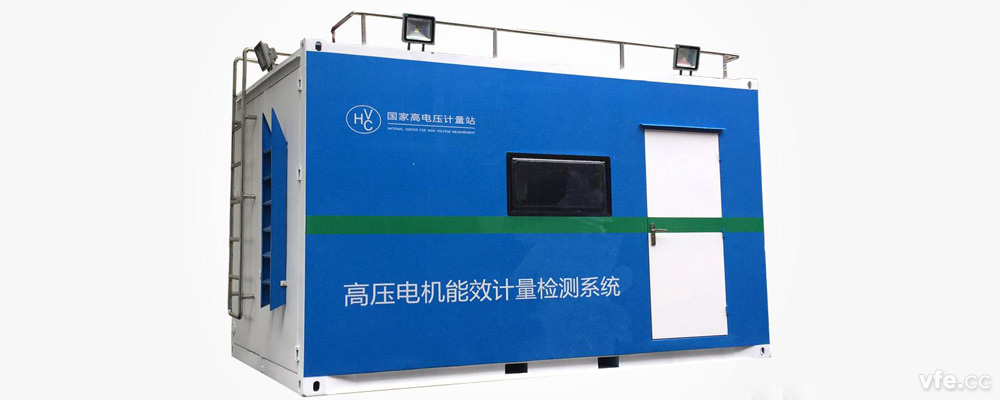

　　高壓電機移動式能效計量檢測平臺采用特殊設備集裝箱進行定制，可以滿足吊裝、長途運輸、減震、箱內辦公、安全防護、照明、空調、消防、內部設備供電、試驗區視頻監控等各項功能。

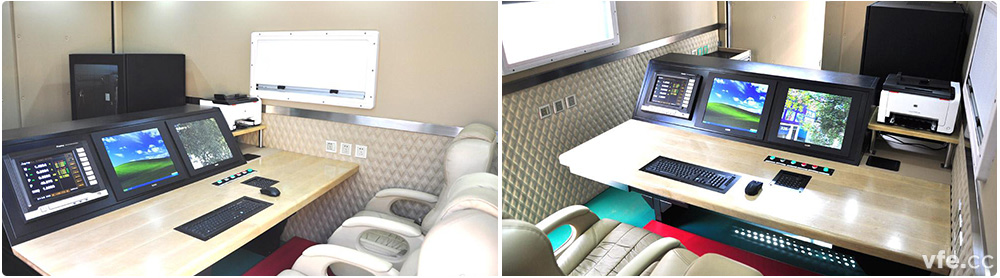

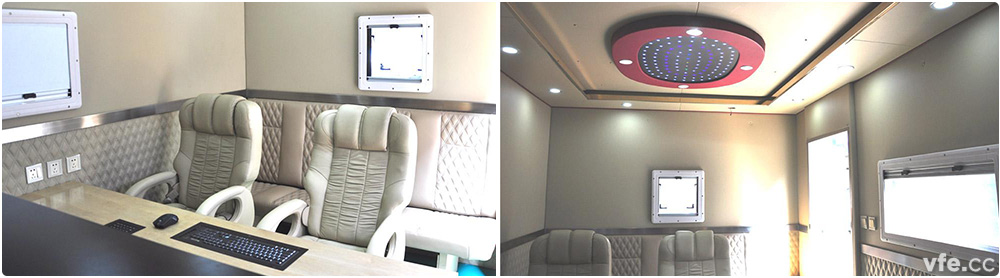

二高壓電機移動式能效計量檢測平臺內景

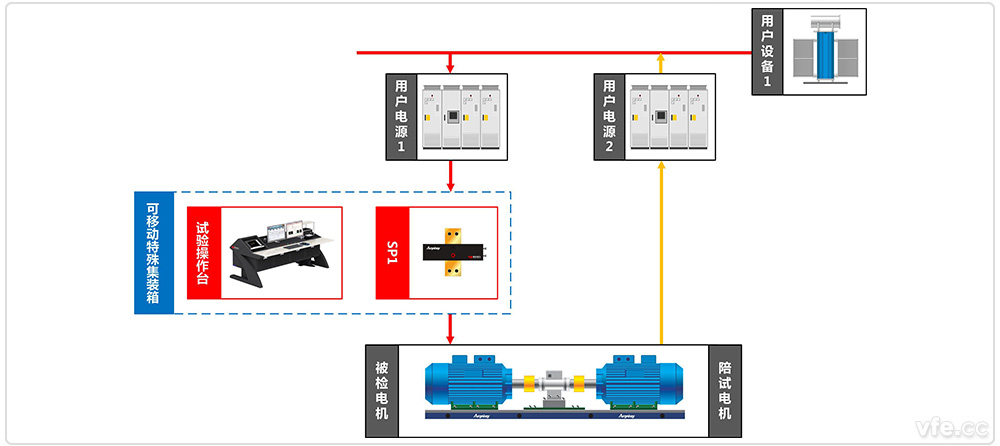

三高壓電機移動式能效計量檢測平臺系統原理框圖

國家高電壓計量站高壓電機移動式能效計量檢測平臺系統原理框圖

　　該高壓電機移動式能效計量檢測平臺包括WP4000變頻功率分析儀、SP系列變頻功率傳感器、試驗操控電腦、現場環境監控系統及辦公打印機，在操控臺可以完成整個試驗數據的讀取、開關的控制以及試驗報表的生成等。整個平臺安裝于可移動特殊集裝箱，可方便的用于電機能效現場評測，也能用于電機試驗系統中的變頻電量傳感器、變頻電量分析儀的現場校準。在幫助電機企業對產品能效把關的同時，還可以為電機企業的電機試驗測試系統進行現場校準。

四高壓電機移動式能效計量檢測平臺主要測試設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP103201C	3
	變頻功率分析儀	WP4000	1



---
