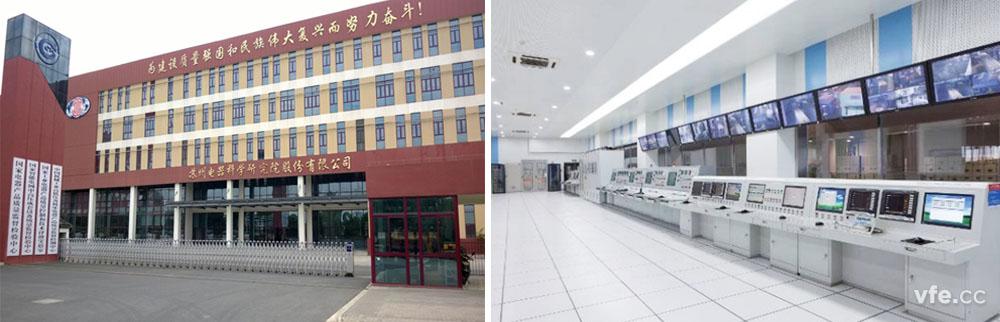

一國家電器產品質量監督檢驗中心簡介

　　國家電器產品質量監督檢驗中心主要從事電子元器件、低壓電器、低壓成套開關設備、高壓電器、高壓成套開關設備、機床電器、船用電器、電容器、電抗器、避雷器、互感器、電力變壓器、絕緣子、電力金具、架空線、汽車電子電器、核電廠安全系統電器產品檢測、研究人員培訓、標準、情報、及電器檢測裝備研制具有第三方公正地位的檢測機構。

　　本風電變頻器測試臺是一個綜合性的試驗平臺，既可以做與風力發電機配套用變頻器的檢試驗，也可以做各種風力發電機的檢試驗，是一個綜合試驗?zāi)芰Ψ浅?qiáng)大的試驗平臺。

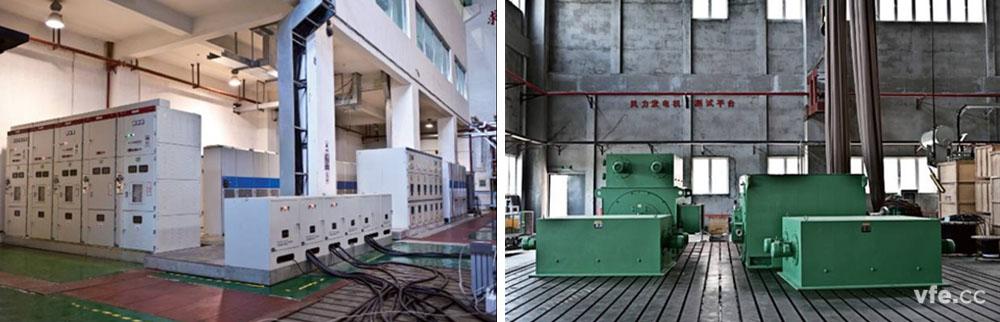

二國家電器產品質量監督檢驗中心風電變頻器測試臺現場圖

三風電變頻器測試臺原理框圖

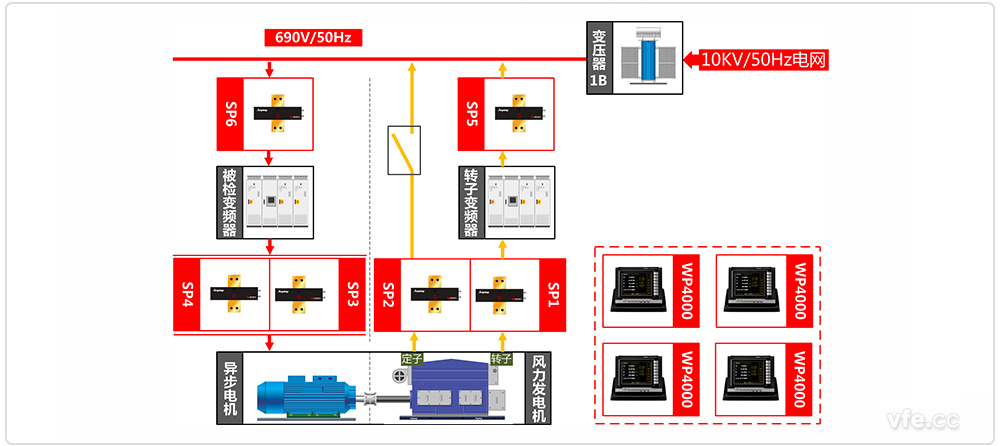

雙饋風電變頻器試驗臺試驗原理圖

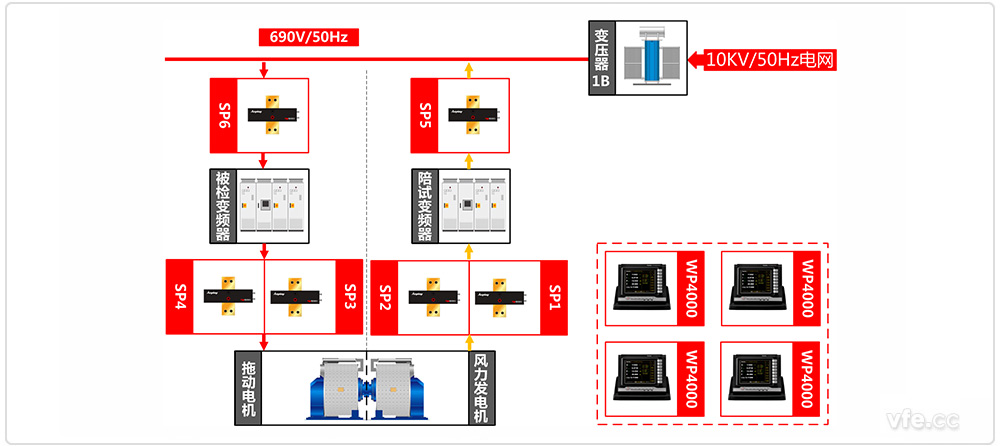

永磁風電變頻器試驗臺試驗原理圖

　　本試驗臺做與風力發電機配套變頻器的試驗時，以直驅永磁同步風力發電機或者雙饋風力發電機作為被試變頻器的直接負載，加載過程及能量返饋與風力發電機試驗完全相同，檢測風電變頻器的各項性能指標。測試系統采用WP4000變頻器分析儀，整套試驗系統相關設備可以交叉互用，大大節省了試驗站建站成本。

四變頻器測試臺測試設備配置表

測點	設備名稱	型號	數量	備注
SP1~2	變頻功率傳感器	SP691202C	6
SP3~4	變頻功率傳感器	SP691202C	6	雙饋電機試驗時三瓦計法并聯使用
SP5	變頻功率傳感器	SP691202C	4	二瓦計法并聯使用
SP6	變頻功率傳感器	SP691202C	4	二瓦計法并聯使用
	變頻功率分析儀	WP4000	4

---
