一匯川技術中高壓變頻器試驗平臺簡介

　　匯川技術股份有限公司是專門從事工業自動化控制產品的研發、生產和銷售的高新技術企業。主要產品有低壓變頻器、高壓變頻器、一體化及專機、伺服系統、PLC、HMI、永磁同步電機、電動汽車電機控制器等;主要服務于裝備制造業、節能環保、新能源三大領域，產品廣泛應用于電梯、起重、機床、金屬制品、電線電纜、塑膠、印刷包裝、紡織化纖、建材、冶金、煤礦、市政、汽車等行業。公司在低壓變頻器市場的占有率在國產品牌廠商中名列前茅，其中一體化及專機產品在多個細分行業處于業內首創或領先地位。

　　匯川技術股份有限公司中高壓變頻器試驗平臺可以針對中高電壓變頻器進行智能化帶載性能測試，其所能測試的變頻器電壓等級包括3.3kV、6kV與10kV，功率設計不低于2MVA，由調壓器、高壓變頻器、測量設備、上位機與操作臺等設備組成。測試平臺能夠滿足變頻器的負載試驗、效率試驗、溫升試驗、長期考核及老化試驗、斷相試驗、短路試驗、主電路漏電閉鎖試驗以及接地故障保護試驗。

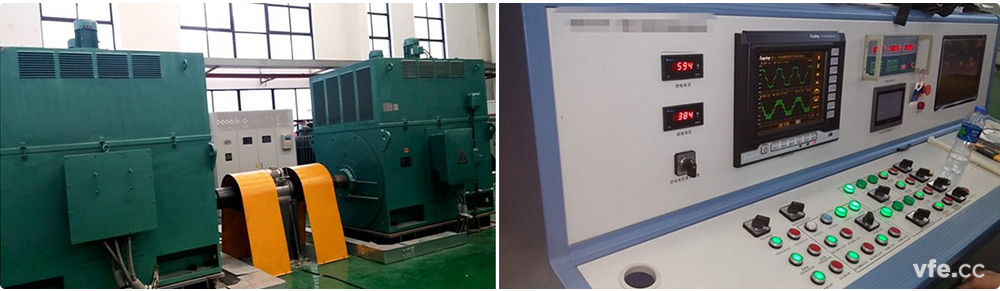

二中高壓變頻器試驗平臺現場圖片

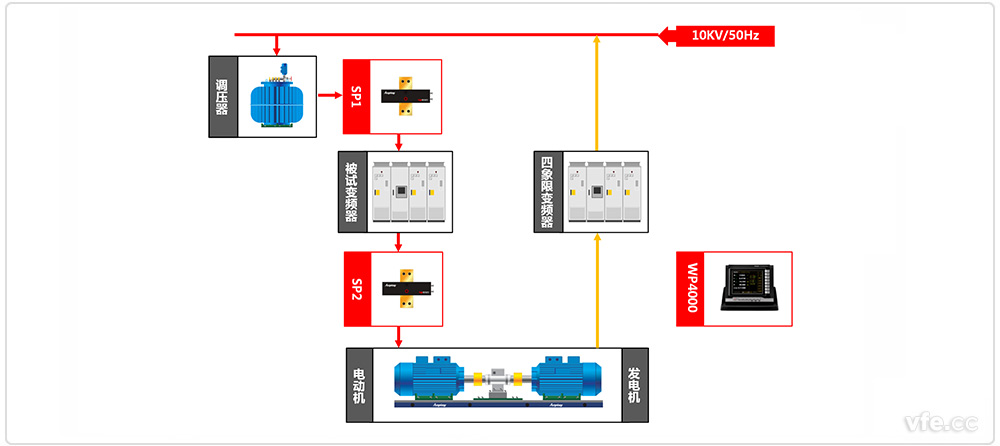

三中高壓變頻器試驗平臺原理框圖

中高壓變頻器試驗平臺原理框圖

　　本中高壓變頻器測試平臺采用10kV高壓電網供電，10kV高壓電源分為兩路，一路直接給四象限變頻器供電，另一路直接接到調壓變壓器，變壓器可輸出3.3、6、10kV三個等級電壓，給被測試變頻器供電。被測試變頻器輸出接到電動機(包含3.3、6、10kV三電壓等級電機)，電動機與發電機之間經過聯軸器聯接。在被試變頻器輸入、輸出端配置兩組SP103401C型變頻功率傳感器，配置一臺WP4000變頻功率分析儀可完全滿足被測設備的測試需求。

四中高壓變頻器試驗設測試設備配置表

測點	設備名稱	型號	數量	備注
SP1	變頻功率傳感器	SP103401C	3
SP2	變頻功率傳感器	SP103401C	3
	變頻功率分析儀	WP4000	1

---
