一湘電萊特電氣有限公司電動汽車驅動系統試驗臺簡介

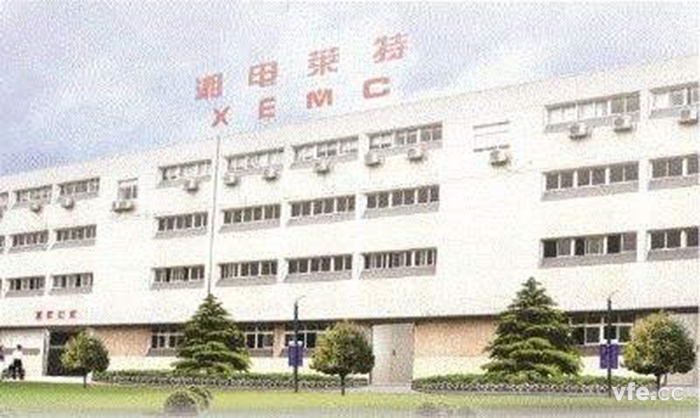

　　湘電萊特電氣有限公司(湘電萊特)是由湘潭電機股份有限公司(湘電股份)引進美國萊特工程技術公司先進電機電控技術，由雙方共同投資成立的中美合資企業，是研發、生產、銷售新型高效電機及其控制系統、電動車輛及其關鍵零部件、風力發電設備及配套零件的高新科技公司。

　　本套電動汽車驅動系統試驗臺主要用于萊特電氣開發新能源電動汽車驅動系統型式試驗，滿足峰值功率250Kw以下電動汽車電機及驅動器測試需求。試驗臺由AVL(李斯特內燃機及測試設備公司)負責系統集成，AVL是一家在世界汽車、發動機行業擁有很高知名度和良好聲譽的高科技公司，同時，是全球規模最大的從事內燃機設計開發、動力總成研究分析以及有關測試系統和設備開發制造的公司。

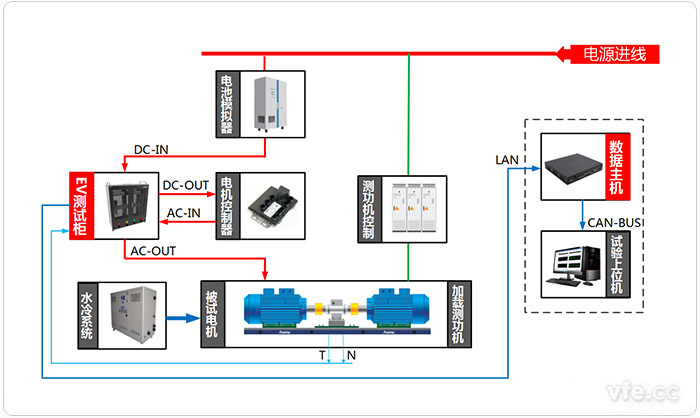

二電動汽車驅動系統測試平臺原理框圖

DC-IN：EV測試柜直流輸入；DC-OUT：EV測試柜直流輸出；AC-IN：EV測試柜三相交流輸入；AC-OUT：EV測試柜三相交流輸出

圖示：電動汽車驅動系統試驗臺位測試原理圖(電動狀態)

　　250KW電動汽車驅動系統試驗臺測試原理圖如上圖所示：

　　1. 電池模擬器模擬電動汽車電池組為電機控制器提供直流電量；

　　2. 電機控制器將輸入直流電逆變輸出三相交流電量，驅動被試電機運行；

　　3. 水冷系統為被試電機運行提供冷卻水循環系統；

　　4. 測功機控制器控制加載測功機提供被試電機所需轉矩及轉速。

　　本套試驗臺功率測試設備選擇配置湖南銀河電氣有限公司開發的EV動力測試柜，EV動力測試柜為電動汽車行業設計，測試性能指標完全滿足相關標準要求。EV動力測試柜配置1臺WP4000變頻功率分析儀，包含4路功率通道，滿足電池模擬器一路直流輸入(電池模擬器直流輸出經EV動力測試柜接入電機控制器)，電機控制器三路交流輸入測試(電機控制器三相交流輸出經EV動力測試柜接入被試電機)；并且配置一個扭矩轉速模塊，扭矩轉速傳感器輸出信號接入變送器，變送器直接接入WP4000變頻功率分析儀。

　　由于試驗系統要求采用CAN-BUS通訊，因此配置一臺數據主機完成通訊轉換。WP4000變頻功率分析儀通過LAN接入數據主機，數據主機將LAN通訊轉換為CAN-BUS通訊。

三電動汽車驅動系統測試平臺設備配置表

測點	設備名稱	型號	數量	備注
電機控制器直流輸入及三相交流輸出	EV動力測試柜	/	1	一臺WP4000變頻功率分析儀、四路功率通道、一個扭矩轉速變送模塊
	數據主機	/	1	數據接入及協議轉換

---
