一湘電集團軌道交通交流牽引傳動系統試驗室簡介

　　湘電集團有限公司是中國城市軌道交通協會副會長單位和中國城市軌道交通協會分會副主任單位，其軌道交通交流牽引傳動系統試驗室是國內第一家從事牽引傳動系統試驗的實驗室，可以對地鐵、城市軌道交通的牽引電機、VVVF牽引變頻器進行試驗、VVVF牽引變頻器與電機組成的電傳動系統及輔助電源(SIV)進行試驗。

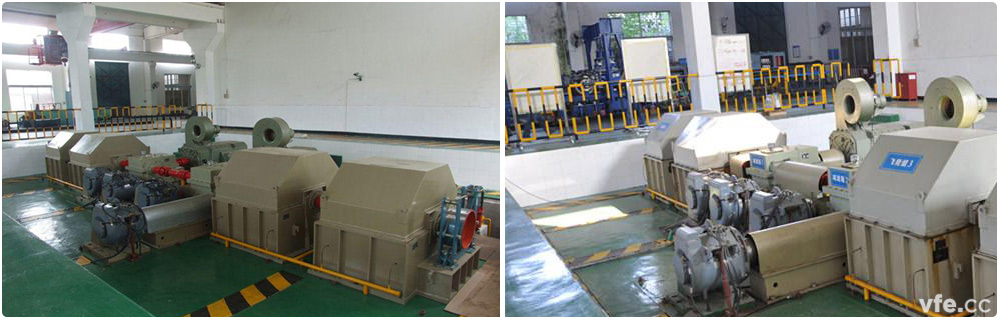

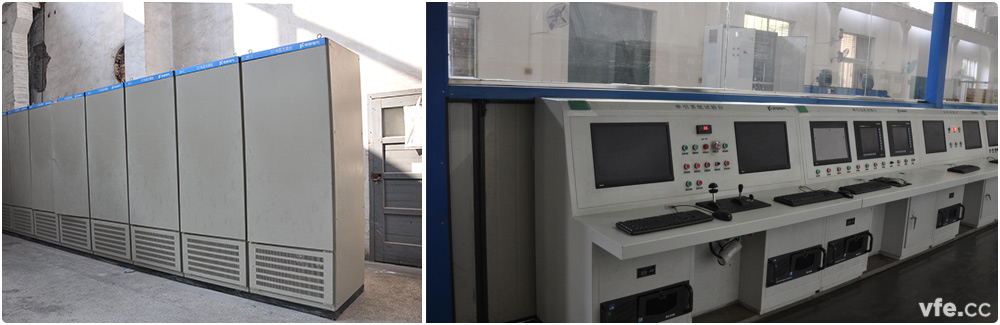

二湘電集團軌道交通交流牽引傳動系統試驗室現場圖片

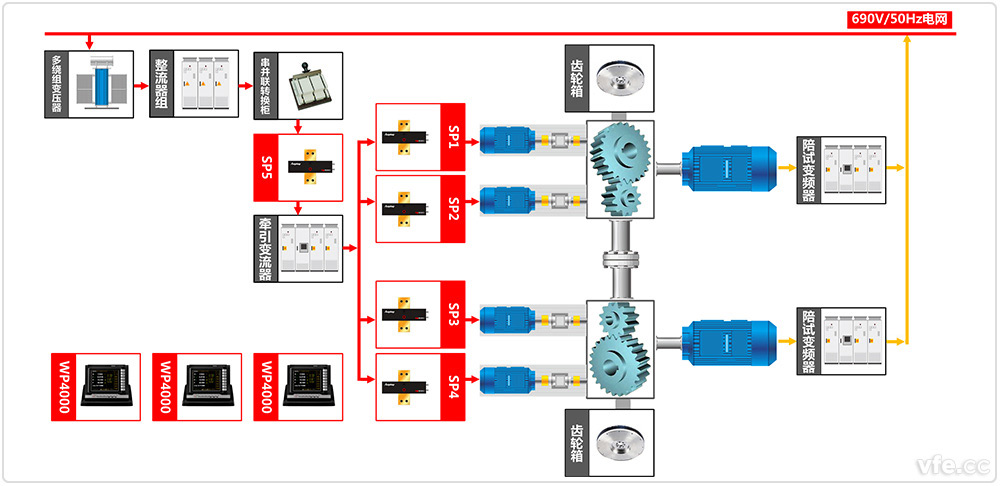

三軌道交通交流牽引傳動系統試驗室測試系統原理框圖

軌道交通交流牽引傳動系統試驗室測試系統原理框圖

　　湘電集團軌道交通交流牽引傳動系統試驗室試驗系統輸入電源滿足DC1500V和DC750V兩種電壓等級，通過各組電源的串并聯組合以及調壓器調節，可以實現輸出電壓的無極變化或突加突減。通過采用電能回饋結構，陪試機作為發電機發電通過變頻器回饋至電網，節約運行成本。

　　如系統原理圖可知軌道交通交流牽引傳動系統主要由WP4000變頻功率分析儀、SP系列變頻功率傳感器、DMC300分布式測控系統、電機試驗專用變頻電源等構成。

四交通交流牽引傳動系統試驗室測試系統設備清單

測點	設備名稱	型號	數量	備注
SP1～SP2	變頻功率傳感器	SP112301C	6
SP3～SP4	數字變送器	SP112301C	6
SP5	變頻功率傳感器	SP162202C	1
	變頻功率分析儀	WP4000	3

---
