電能質量分析儀可以對電壓偏差、頻率偏差等電能質量指標參數進行檢測，那么如何對電能質量分析儀的電壓測量誤差、頻率測量誤差進行檢測呢?下面本文對電能質量電壓測量誤差檢定及頻率測量誤差檢定進行介紹。

一電壓測量誤差檢定

01標準源法

　　采用標準電壓源輸出，對于單通道被檢儀器選取5~10個點；對于多通道被檢儀器每個通道均應當檢定，同樣可參考單通道被檢設備選取5~10個檢定點。

　　標準要求檢測被測儀器設備電壓偏差不大于0.5%。

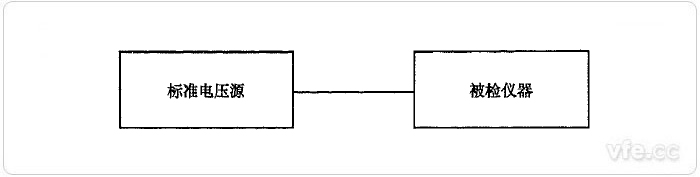

圖示：標準源法電壓誤差檢定示意圖

　　設置標準電壓輸出標準電壓Us，并記錄被檢儀器示值Ux，則被檢儀器的相對誤差按下式計算：

　　式中：

　　ru——被檢儀器的電壓相對誤差，%；

　　Ux——被檢儀器電壓示值，V；

　　Us——電壓標準值，V。

02直接比較法

　　當標準電壓源的準確度不能滿足要求，而電壓穩定度較高時，可作為一般穩壓源使用，配上標準電壓表，用直接比較法進行檢定。對于單通道被檢儀器選取5~10個點；對于多通道被檢儀器每個通道均應當檢定，同樣可參考單通道被檢設備選取5~10個檢定點。

　　電能質量分析儀電壓測量偏差不大于0.5%。

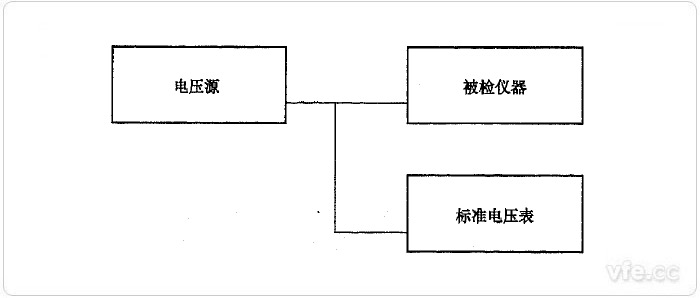

圖示：直接比較法電壓測量誤差檢定示意圖

　　按照上圖所示連接設備，設標準電壓表顯示值為Us，被檢儀器顯示值為Ux，按下式計算被檢儀器的相對誤差。

　　式中：

　　ru——被檢儀器的電壓相對誤差，%；

　　Ux——被檢儀器電壓示值，V；

　　Us——標準電壓顯示值，V。

二頻率測量誤差的檢定

01標準源法

　　采用標準的信號發生器，選定被檢電能質量分析儀的額定電壓，對于額定頻率為50Hz的，在其頻率測量范圍內以50Hz為基準均勻的選取5~10個頻率點；對于額定頻率非50Hz的，可根據用戶需求選取5~10個頻率點。

　　標準規定頻率測量誤差不大于0.01Hz。

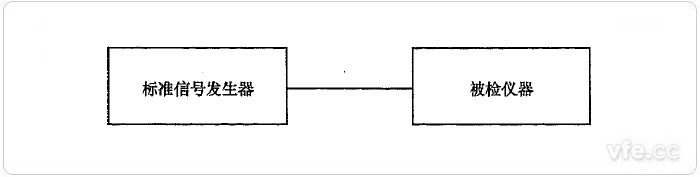

圖示：標準源法頻率測量誤差檢定示意圖

　　按照上圖所示完成設備接線，設置標準信號發生器輸出標準頻率fs，記錄被檢電能質量分析儀fX，則被檢設備的絕對誤差按照下式計算：

　　式中：

　　△f——被檢儀器的頻率測量誤差，Hz；

　　fX——被檢儀器頻率示值，Hz；

　　fs——頻率標準值，Hz。

02直接比較法

　　采用直接比較法校準頻率測量誤差時，選用一臺穩定的信號發生器，采用標準頻率表顯示作為標準值。選定被檢電能質量分析儀的額定電壓，對于額定頻率為50Hz的，在其頻率測量范圍內以50Hz為基準均勻的選取5~10個頻率點；對于額定頻率非50Hz的，可根據用戶需求選取5~10個頻率點。

　　電能質量分析儀頻率測量誤差不大于0.01Hz。

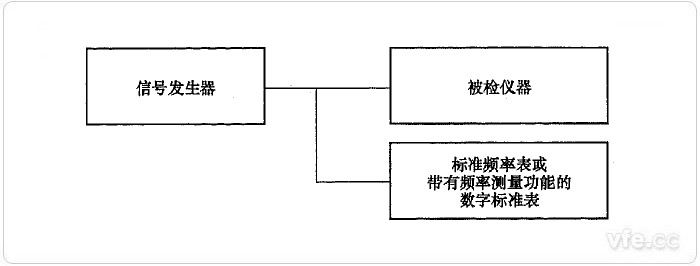

圖示：直接比較法頻率測量誤差檢定示意圖

　　按照上圖連接設備，設置標準頻率表顯示值fs，被檢儀表顯示值為fX，按照下式對被檢儀表的絕對誤差進行計算。

　　式中：

　　△f——被檢儀器的頻率測量誤差，Hz；

　　fX——被檢儀器頻率示值，Hz；

　　fs——標準頻率表示值，Hz。

---
