不平衡度指的是三相電力系統中三相不平衡度的程度，用電壓或電流負序分量與正序分量的方均根值百分比表示。電網三相不平衡是客觀存在的，三相不平衡會直接導致電能傳輸?shù)膿p耗增加、電氣設備不能正常運行、降低電傳動機械設備運行效率等故障發生。因此，電能質量分析儀必須準確評價輸電線路的三相不平衡度，下面本文主要介紹標準源法、標準儀器法、負序分析法等幾種三相不平衡度測量誤差檢定方法。

一三相不平衡度測量誤差檢定點選取

　　根據被檢電能質量分析儀的額定參數選取額定電壓、額定電流作為檢定點。對于三相電壓不平衡度分別在2%和4%進行；對于三相電流不平衡度分別在10%和30%進行。

　　三相電壓不平衡度為0.2%；

　　三相電流不平衡度為1%。

二三相不平衡度測量誤差檢定方法

01標準源法

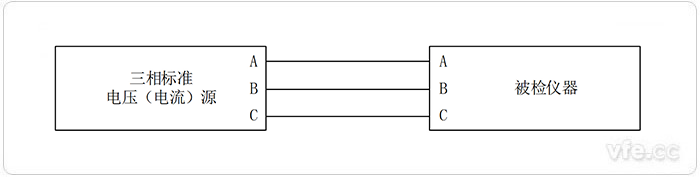

圖1：標準源法三相不平衡度檢定示意圖

　　A. 電壓不平衡度檢定

　　按照上圖所示連接檢定系統，按照選取的三相電壓不平衡度檢定點輸出三相電壓，得到標準值eUs，從被測電能質量分析儀得到示值eUX。完成試驗后，讀取記錄eUs和eUX，按照下式1計算誤差：

……1

　　式中：

　　ΔeU——三相電壓不平衡度誤差，%；

　　eUX——被檢儀器三相電壓不平衡度示值，%；

　　eUs——三相電壓不平衡度標準值，%。

　　B. 電流不平衡度檢定

　　按照?qǐng)D1所示連接檢定系統，按照選取的三相電流不平衡度檢定點輸出三相電流，得到標準值eIs，從被測電能質量分析儀得到示值eIX。完成試驗后，讀取記錄eIs和eIX，按照下式2計算誤差：

……2

　　式中：

　　ΔeI——三相電流不平衡度誤差，%；

　　eIX——被檢儀器三相電流不平衡度示值，%；

　　eIs——三相電流不平衡度標準值，%。

02標準儀器法

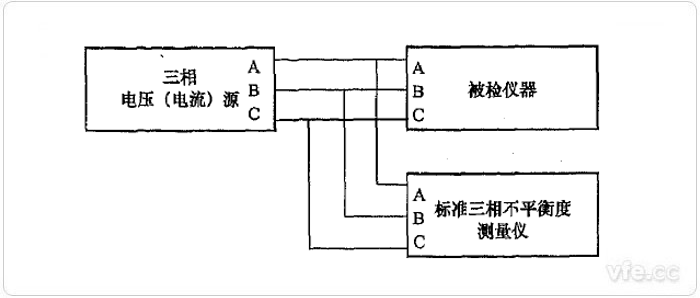

圖2：標準儀器法三相不平衡度檢定示意圖

　　按照?qǐng)D2所示連接檢定系統，按照選取的三相電壓不平衡度檢定點輸出三相電壓，得到標準值eUs，從被測電能質量分析儀得到示值eUX。完成試驗后，讀取記錄eUs和eUX，按照式1計算誤差;與三相電壓不平衡度檢定類似，按照選取的三相電流不平衡度檢定點輸出三相電流，從標準三相不平衡度測量?jī)x器可以得到標準值eIs，從被檢電能質量分析儀可以得到eIX，按照式2可以計算得到三相電流不平衡度的測量誤差。

03負序分析法

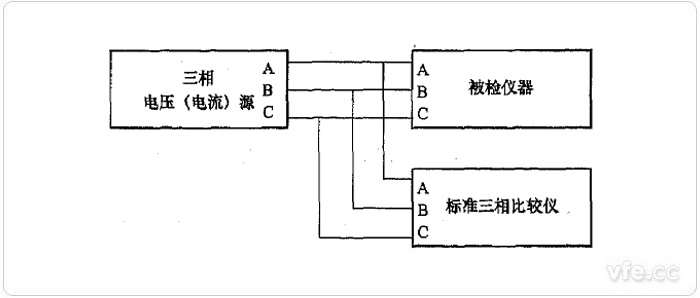

圖3：負序分析法三相不平衡度檢定示意圖

　　A. 電壓不平衡度檢定

　　按照選取的三相電壓不平衡度檢定點預先設置三相電壓源的輸出，將標準三相比較儀和被檢電能質量分析儀設置在適當?shù)碾妷毫砍獭Ｈ嚯娫摧敵鲭妷盒盘?hào)，從標準的三相比較儀得到Ua、Ub、Uc和φa、φb、φc，從被檢電能質量分析儀可得到eUX。按下式3計算三相電壓不平衡度標準值，按式1計算三相電壓不平衡度的誤差：

……3

……4

……5

　　式中：

　　eUs——三相電壓不平衡度標準值，%；

　　U2——三相電壓的負序分量，V；

　　U1——三相電壓的正序分量，V；

　　Ua——三相比較儀的A相電壓值，V；

　　Ub——三相比較儀的B相電壓值，V；

　　Uc——三相比較儀的C相電壓值，V；

　　Φa——三相比較儀的A相電壓的相位，(°)；

　　Φb——三相比較儀的B相電壓的相位，(°)；

　　Φc——三相比較儀的C相電壓的相位，(°)。

　　B. 電流不平衡度檢定

　　按照選取的三相電流不平衡度檢定點預先設置三相電流源的輸出，將標準三相比較儀和被檢電能質量分析儀設置在適當?shù)碾娏髁砍獭Ｈ嚯娫摧敵鲭娏餍盘?hào)，從標準的三相比較儀得到Ia、Ib、Ic和φa、φb、φc，從被檢電能質量分析儀可得到eIX。按下式6計算三相電流不平衡度標準值，按式2計算三相電壓不平衡度的誤差：

……6

……7

……8

　　式中：

　　eIs——三相電流不平衡度標準值，%；

　　I2——三相電流的負序分量，V；

　　I1——三相電流的正序分量，V；

　　Ia——三相比較儀的A相電流值，V；

　　Ib——三相比較儀的B相電流值，V；

　　Ic——三相比較儀的C相電流值，V；

　　Φa——三相比較儀的A相電流的相位，(°)；

　　Φb——三相比較儀的B相電流的相位，(°)；

　　Φc——三相比較儀的C相電流的相位，(°)。

---
