電動汽車電池測試系統

　　電動汽車電池一般是指帶有BMS(電池保護板，電池管理系統)，由2節以上電池芯組成的電池包。目前電動汽車電池是電動汽車的主要動力電源之一，本文主要根據電動汽車電池相關標準介紹電池測試的內容及一般測試系統構成。

一電動汽車電池測試標準依據

　　目前我國電動汽車電池行業標準規范主要明確了對電池性能、電池壽命、以及安全性三個方面的評價標準以及明確的測試方法。總的來說行業標準的意義還是在于設定技術邊界和統一評價標準，尤其是明確對安全性的基本要求。具體內容可以參考以下標準：

　　GBT 31484-2015 電動汽車用動力蓄電池循環壽命要求及試驗方法；

　　GBT 31485-2015 電動汽車用動力蓄電池安全要求及試驗方法；

　　GBT 31486-2015 電動汽車用動力蓄電池電性能要求及試驗方法。

　　根據現在電動汽車電池生產廠商、整車廠商、檢測機構的檢試驗需求，電動汽車電池即動力電池的檢試驗主要包括電池特性、應用評估、安全性能幾個方面，具體試驗項目如下圖表所示：

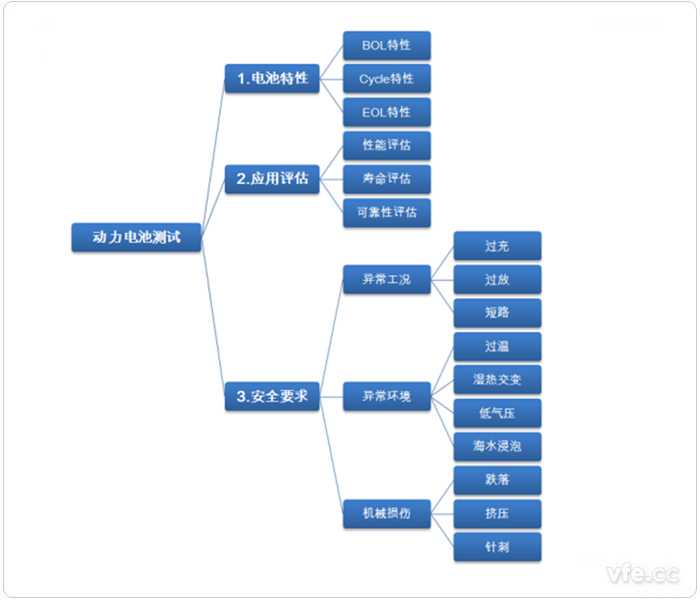

一般電動汽車動力電池測試試驗項目

圖示：一般電動汽車動力電池測試試驗項目

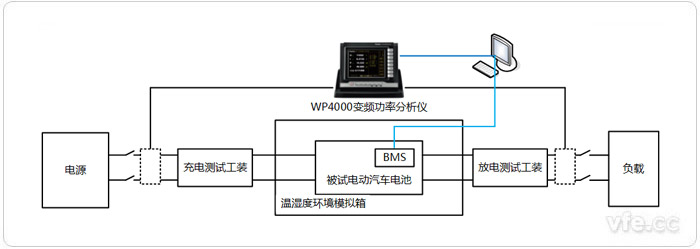

電動汽車電池測試系統構成拓撲圖

圖示：電動汽車電池測試系統構成拓撲圖

　　如上圖電動汽車電池測試系統構成拓撲圖所示，系統主要由電源、負載、溫濕度環境模擬箱、充放電測試工裝、電量測試儀器、上位機及相關通訊控制線路構成。根據用戶要求或電動汽車電池測試標準規定，預定制一套自動化執行測試程序，完成對被試電動汽車電池的測試。

　　● 電源——實現電動汽車電池充電測試工況中項目，為電池提供充電能源；

　　● 負載——實現電動汽車電池放電測試工況中項目，模擬電池放電負載；

　　● 溫濕度環境模擬箱——模擬電動汽車電池工作環境，實現各種特殊環境下工作性能測試；

　　● WP4000變頻功率分析儀——采樣測量電池充放電過程中的電壓、電流、功率等參數，實現對電動汽車電池電性能的檢測；

　　● 充放電工裝、開關線路——實現不同實驗項目的線路通斷及控制；

　　● 上位機——控制試驗流程、分析處理測試數據。
