電子式絕緣電阻表誤差檢定
- 瀏覽次數：7212次
- 發布時間：2016/10/7 22:40:52
- 作者：ly_yinhe
絕緣電阻是電氣設備和電氣線路最基本的絕緣指標，一般是指在銜接器的絕緣局部施加電壓，然后使絕緣局部的外表內或外表上發生漏電流而出現出的電阻值。絕緣電阻的測量方法很多，電子式
絕緣電阻表就是一種利用電子方式測量并直接顯示所測絕緣電阻值的絕緣電阻表。絕緣電阻關系設備使用的安全性，必須準確的考核設備絕緣電阻指標。因此，要求電子式絕緣電阻表能夠準確測量絕緣電阻，下面本文對電子式絕緣電阻表誤差檢定相關內容進行介紹。
一電子式絕緣電阻表基本誤差
模擬式絕緣表可以將測量范圍劃分為高準確度區段和低準確度區段。兩區段之間一般有分界標記或/和在儀表使用說明書上注明其分界處的量值。高準確度區段的長度一般不小于標度尺長度的50%。
在參比條件下，在規定的測量范圍內，模擬式絕緣表的基本誤差應不超過表1規定的極限值。

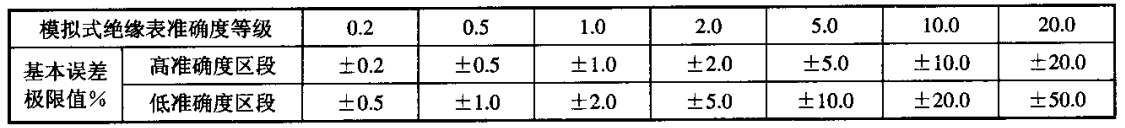

表1：模擬式絕緣表基本誤差極限值
在參比條件下，在規定的測量范圍內，數字式絕緣表的基本誤差不超過按公式1計算的基本誤差極限值。公式1中，變化系數a，固定誤差b的值按表2確定。
……1
式中：
ED、L——數字式絕緣表基本誤差極限值；
a——變換系數；
b——固定誤差；
RD——基準值（數字式絕緣表的示值）。
能同時模擬指示與數字顯示的絕緣表應確定其中一種顯示方式的示值負荷規定的準確度等級。二種顯示方式的示值之差不得超過該準確度等級所確定的誤差極限值。

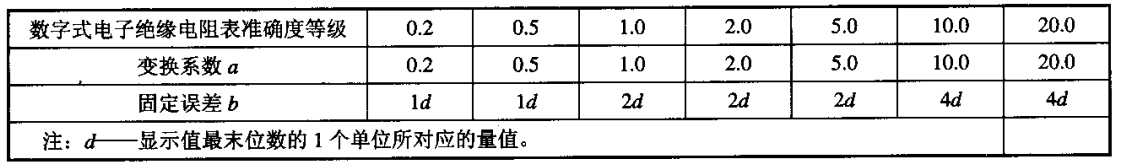

表2：數字式絕緣表變換系數和固定誤差值
二電子式絕緣電阻表基本誤差檢定
電子式絕緣電阻表一般采用標準高壓電阻箱做標準器進行試驗，對比標準電阻及測試電阻值以求得測量絕緣電阻誤差。
01電子式絕緣電阻表檢定點選取
1)模擬式絕緣表在其測量范圍內每個有分度線處檢測。
2)數字式絕緣表在其范圍內均勻選取至少10個電阻值（包括測量范圍上限值、下限值或其附近的值）處進行檢測。
3)同時具有模擬指示與數字指示的絕緣表在模擬式絕緣表所檢測的分度線處檢測。
02電子式絕緣電阻表誤差檢測方法

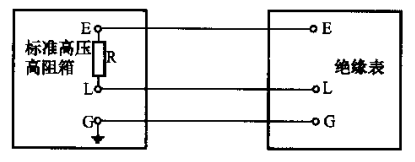

將標準器按圖1所示方式與絕緣表連接。調節標準器，使絕緣表的示值依次達到確定的檢定點值BX，記錄相應標準器的對應值BX。
R——標準電阻；E——接地端子；L——測量線路端子；G——屏蔽端子
圖1：檢測基本誤差接線圖
03電子式絕緣電阻表誤差計算
絕緣表的基本誤差按照下式2計算。
……2
式中：
EA——絕緣表的基本誤差；
BX——絕緣表的示值；
BR——標準器的示值；
AF——基準值（絕緣表的示值）。
