一電機試驗臺概述
質量是企業生命，科技是第一生產力，
電機試驗臺為電機設計、質量檢驗等提供重要的數據支撐，是電機企業質量管理和技術研發的雙重平臺，
電機試驗測控系統的先進性是同行或領導參觀電機企業時的關注重點，銀河電氣電機試驗測控系統整體解決方案幫助您建立精準、先進、耐用、美觀的新型電機試驗臺。
電機試驗臺的別稱：電機試驗站、電機測試系統、電機綜合試驗臺等。
電機試驗臺(站)從功能上大體可以分為四大部分：電機試驗電源、電機試驗測控系統、陪試系統和操作臺；
電機試驗電源包括為被試電機和陪試系統的驅動器和為提供可控可用的電源所需的開關柜和一次線路；
電機試驗測控系統包括被試電機的主電量測試系統、軸功率測量儀器、輔助參量測試系統、一次線路控制和監視系統等；
陪試系統可以是各種電機、測功機、水電阻等負載系統；
操作臺設置在中控室內，是電機試驗臺的神經中樞，是電機試驗臺的靈魂。與電機試驗臺(站)的其它三個部分不同，操作臺通常是電機試驗臺(站)中唯一允許非專業接觸的部分，也是相關人員參觀時的重要看點，許多企業在建設時不予重視，殊不知試驗臺建成后，操作臺幾乎是體現電機試驗臺先進性的唯一看點！

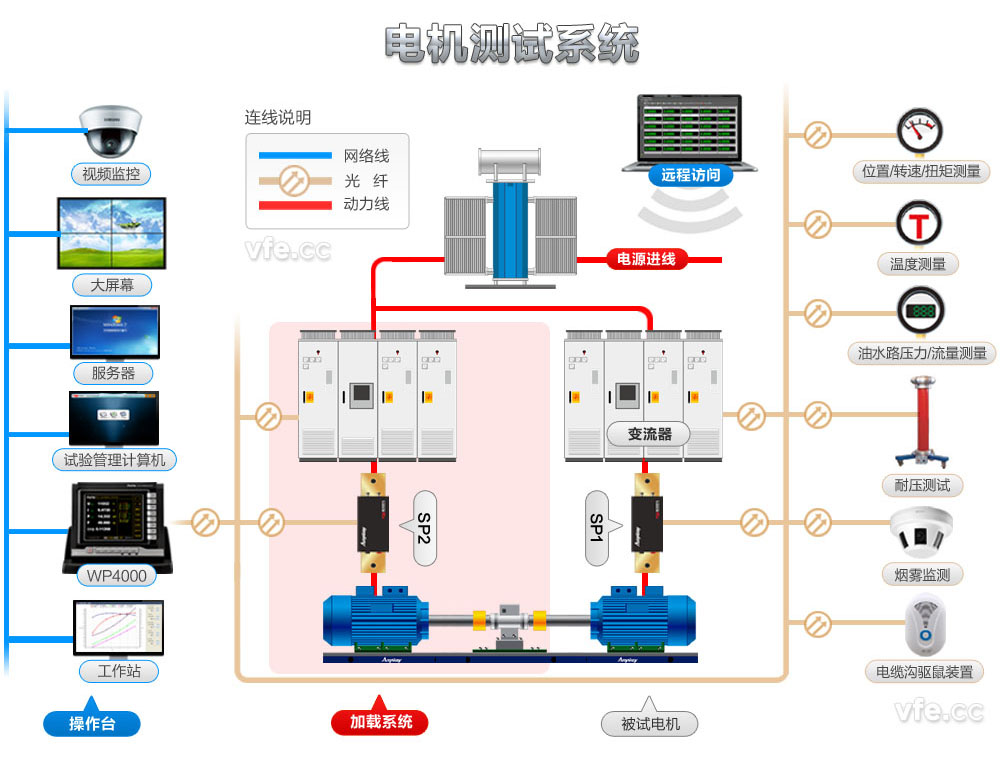

圖1 電機試驗測控系統整體解決方案
二電機試驗測控系統
1主電量測試系統
AnyWay頂級配置，適用各種電機試驗臺，最強電磁兼容性，變頻功率傳感器精度就是系統精度。
適用各種工頻電機試驗臺。
經濟型工頻電機試驗臺。
2電機軸功率同步測量
3免安裝轉速測量
DM4022雙通道頻率測試子站+感應線圈實現感應式轉速測量，無需安裝，只需擺放在電機附近，即可準確測量電機轉速。適用各類異步電機的轉速測量。
4電機軸功率新型測量儀器
傳統扭矩儀通過測量扭矩和轉速計算電機輸出功率，具有安裝復雜，通用性差等不足：
● 需要專用的聯接工裝，電機不同或扭矩儀不同都可能導致需要重新制作聯接工裝；
● 安裝不當會加大扭矩測量誤差甚至損壞扭矩儀；
● 扭矩儀的扭矩和轉速測量范圍較窄，過大的扭矩，過高的轉速可能導致扭矩儀損壞，而過小的扭矩和過低的轉速又會導致扭矩儀測量不準確；
TN4000電子式扭矩儀是湖南銀河電氣有限公司推出的一款新型的一種扭矩電測儀器，它改變了傳統的扭矩測量方法，測量扭矩就如功率表測量電功率一樣簡單。
TN4000電子式扭矩儀采用寬測量范圍的SP系列變頻功率傳感器測量電機電參量、采用寬范圍的DM系列頻率測試子站測量轉速，依據GB1032頒布的最新損耗分析法實時求取電機的各項損耗，進而得出電機的輸出功率。一臺扭矩儀可實現0.005%~100%額定軸功率的準確測量，對于大多數電機試驗臺，只需按照最大電機功率配置一臺扭矩儀即可實現所有型號電機的扭矩測試。
5智能開關柜測控子站
電機試驗臺(站)設備區的開關柜通常采用PLC控制，對于復雜的電機試驗臺(站)，多個開關柜大量的控制線及回檢線需要通往安裝PLC的主控室，布線復雜，維護困難。
采用銀河電氣研制的智能開關柜測控子站，不論多少個開關柜，對外連接僅需一對光纖總線，且光纖傳輸無需考慮電磁兼容。除了可實現開關柜的遠地控制及各種輔助觸點的回檢之外，還是實現開關柜三相電壓及三相電流的監視。大大簡化了設備區的布線，降低試驗室的維護成本。
6油水路測控系統
7最安全的耐壓測試臺
采用前端數字化光纖傳輸產品實現耐壓試驗中的高電壓和微小電流測試，試驗人員原理強電區，保障了試驗的安全進行，還可簡化中控室強電設備，中控室更整潔。
8輔助參量測試系統
試驗過程中需要監視的各種輔助參量，均可采用采用DMC300分布式測控系統上傳至中控室上位機。

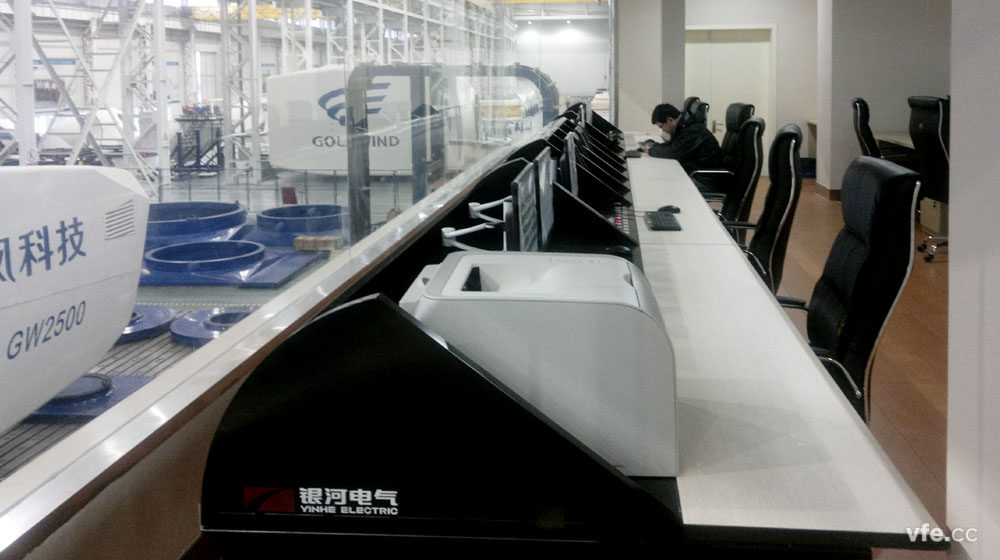

圖2 大型電機試驗臺(站)中控室
三電機試驗臺安全防護系統
1煙霧報警子系統
煙霧報警子系統主要用于電纜溝、設備區及中控室的火災防護。
2視頻監控系統
電機試驗臺(站)的中控室與被試電機及設備區往往具有一定的距離，并且現場噪音較大，對話困難。采用視頻監控系統，中控室試驗人員一旦發現現場有任何危險行為，可馬上通過操作臺控制采取經濟措施。此外，視頻監控系統還可保護中控室內大量的貴重設備免受意外損失。
3電纜溝驅鼠裝置
銀河電氣電機試驗測控整體解決方案不放過每一個細節，不起眼的電纜溝驅鼠裝置可保護電纜溝內的光纖和電纜免受老鼠侵襲，減小不必要的損失和危險。
四電機試驗臺軟件系統
1系列電機試驗測控報表軟件
湖南銀河電氣有限公司依賴多年來在電機試驗臺(站)工程建設的深厚積累與強大的軟件研發能力，研發了
系列電機試驗測控報表軟件。軟件功能完全響應相關國家標準的要求。實現了對電機試驗的過程自動化控制及對試驗數據的自動化處理分析，特別是在結果保存、波形存儲、同步測量、試驗報告生成、系統的擴張性、多功能等方面體現出傳統手動試驗臺無法比擬的優越性。
成熟的電機試驗測控報表軟件包括：
● 三相異步電機試驗測控報表軟件
● 三相變頻異步電機試驗測控報表軟件
● 三相同步電機試驗測控報表軟件
● 永磁風力發電機試驗測控報表軟件
● 雙饋風力發電機試驗測控報表軟件
● 牽引異步電機試驗測控報表軟件
● 水泵電機試驗測控報表軟件
2數據及線路監控軟件
DMC300分布式測控系統可連接銀河電氣研制的包括WP4000變頻功率分析儀在內的所有測控設備，電機試驗臺的所有檢測參數一覽無余；所有受控設備均可在模擬屏的線路圖中直觀顯示，設備運行狀態一目了然。
3視頻及安全監控軟件
視頻及安全監控軟件主要包括視頻監控、電纜溝驅鼠設備監控機煙霧報警系統。
4數據庫管理與數據挖掘
數據庫記錄長期大量試驗的所有數據，數據庫管理軟件提供了大量數據或報表的檢索和對比分析功能，長期利用本系統進行各種電機試驗，利用其強大的數據庫管理功能，進行深度數據挖掘，將可最大限度發揮試驗數據的價值。
5遠程管理系統
通過遠程管理系統，可以方便查看電機試驗臺(站)的試驗全過程，如親身經歷一般。通過遠程管理系統，還可調閱各種試驗數據及報表，為售后服務及售前技術支持提供有力數據支撐。
五電機試驗臺中控室特點
1時尚

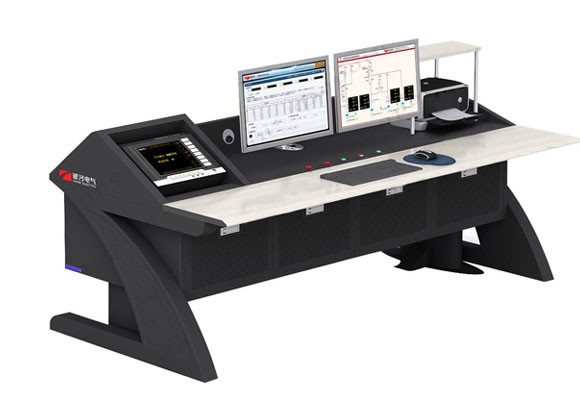

電機試驗操作臺臺體由專業公司設計，集成了當下流行元素，簡潔而不失大方。
2科技
電機試驗臺中控室與設備區只有少量的光纖連接，無任何電氣連接，降低了線路敷設及維護成本，大大提高了中控室設備的電磁兼容性和試驗人員操作的安全性。
3便捷
中控室內所有設備之間采用網絡互連，實現數據在局域網內的全面共享，區域網內的任何一臺計算機均可實現試驗操作，不必擔心操作計算機損壞或感染病毒而試驗無法繼續等問題，完全摒棄了傳統電機試驗臺臺位的限制。
