振動測試是電機型式試驗一項基本測試項目，對被試電機進行振動檢定可以有效評估電機運行狀態。振動測量量值主要是電機軸承處的振動位移、速度和加速度。電機軸承振動強度的評判檢驗規定頻率范圍內振動位移、振動速度，以及振動加速度的寬帶方均根值。根據振動測試標準規定，各個測量點中所得的最大值表示電機的振動強度。

一電機振動測試測量設備

　　電機振動測試設備必須滿足測量振動的寬帶方均根值其平坦響應頻率范圍至少涵蓋10Hz~1000Hz;對速度接近或低于600r/min的電機，平坦響應頻率范圍的下限值要求不大于2Hz。

二電機振動限值

　　振動強度限值主要采用規定頻率范圍內所測得的振動速度、位移、加速度的寬帶方均根值這三個測量量值的最大值來評價振動的強度。

　　根據幾種安裝條件，軸中心高56mm及以上直流和三相交流電機的振動強度應不超過下表1所示的限值。

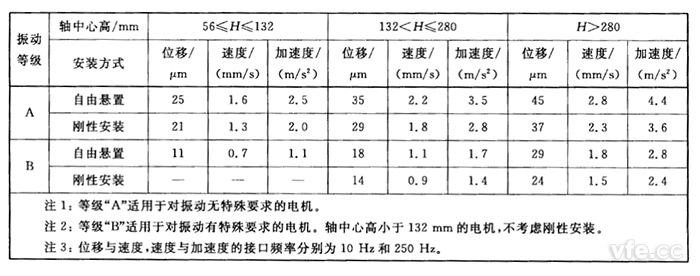

　　表1：不同軸中心高H(mm)用位移、速度和加速度表示的振動強度限值(方均根值)

三電機振動測試安裝要求

　　電機的振動與其安裝有密切的關系。就評價旋轉電機的平衡和振動而言，為了保證試驗的重復性和提供可供比較的測量數據，需要在適當的規定試驗條件下，對單臺電機進行測量。

01自由懸掛

　　將電機懸掛在彈簧上或安裝在有彈性的支撐件(彈簧、橡膠墊等)上。

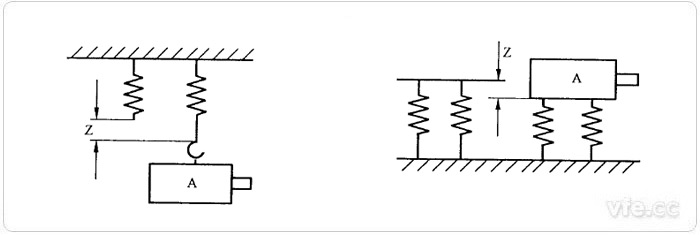

　　A——被測電機、Z——位移

　　圖1：自由懸掛方式

　　在標準的測試條件下，電機及其自由懸置系統沿六個可能自由度的固有振動頻率應小于相應被試電機轉速頻率的三分之一。

02剛性安裝

　　被試電機安裝在堅硬的基礎上或剛性平板上，在電機底腳上(或在座式軸承或定子底腳附近的底座上)的水平與垂直兩方向所測得的最大振動速度應不超過在鄰近軸承上沿水平或垂直方向所測得的最大振動速度的25%。

四電機振動測量

　　

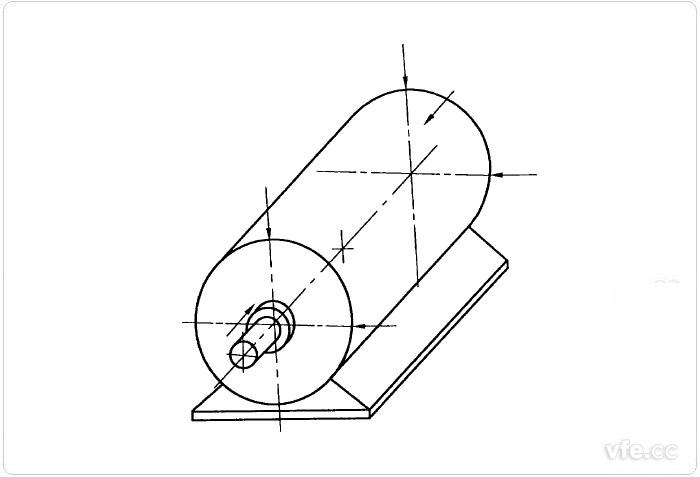

圖1：用于電機的一端或兩端推薦測量點

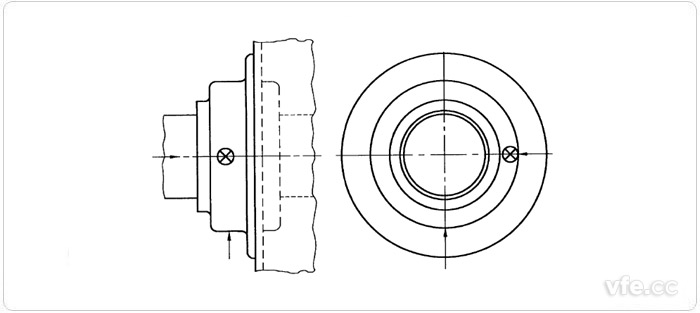

　　圖2：不可拆卸零部件電機不能按圖1測量時的測量點

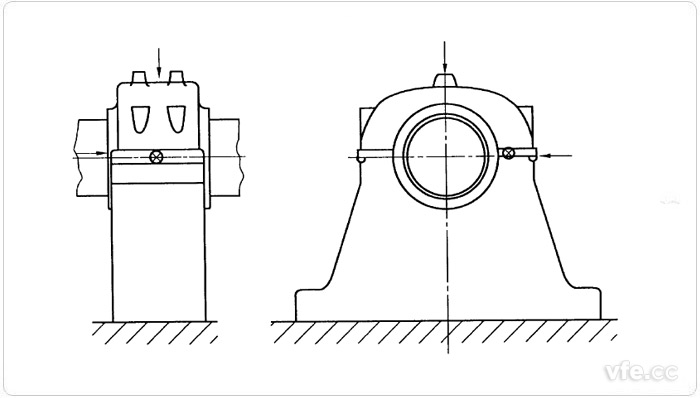

　　圖3：座式軸承的測量點

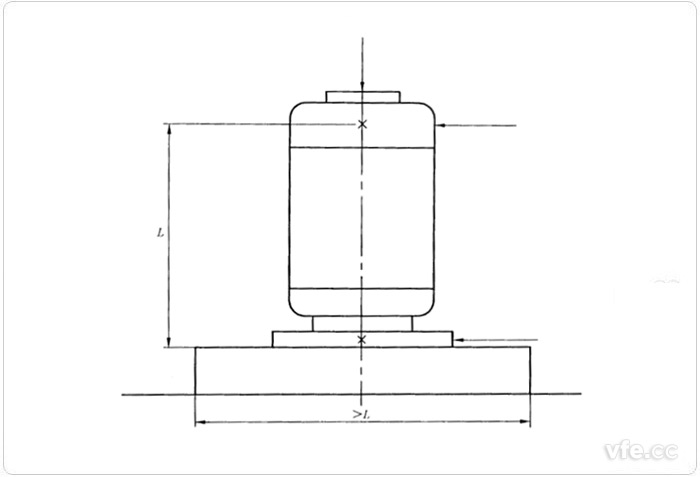

　　圖4：立式電機的測量點

---
