光伏逆變器是光伏發電系統中的關鍵組成部分，主要作用是將直流電轉換為交流電，目前光伏發電系統主要有并網型和離網型兩種類型。隨著光伏行業的不斷發展，對光伏逆變器的需求越來越多，光伏逆變器的測試要求也越來越高。本文介紹一種基于虛擬儀器技術的并網型光伏逆變器測試系統，在利用高精度測試系統的同時，發揮虛擬儀器技術的優勢。

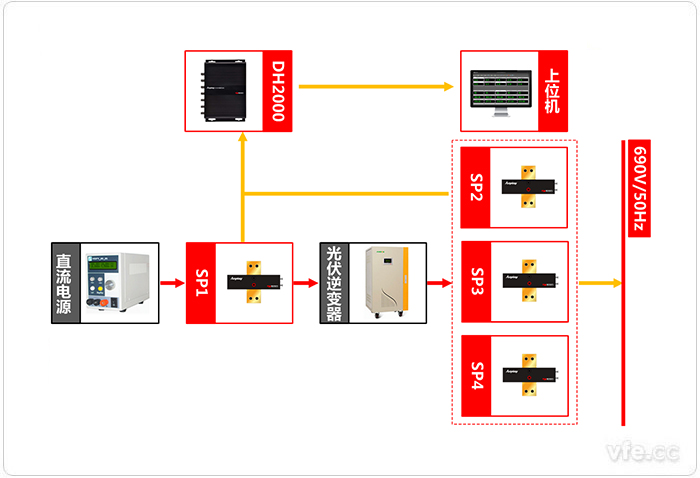

一基于虛擬儀器技術的光伏逆變器測試系統原理圖

　　本光伏并網測試系統采用SP變頻功率傳感器測試光伏逆變器的輸入和輸出電量，SP1測量光伏逆變器的輸入，SP2、SP3、SP4測量光伏逆變器的三相輸出，通過光纖傳輸直接與DH2000數字主機通訊，DH2000通過USB與上位機通訊。同時，上位機根據測試數據以及測試要求控制直流電源的輸出以及其他輔助設備，完成國家標準中規定的試驗項目。

二光伏并網測試概述

01光伏并網測試項目

　　電氣參數

　　● 額定輸入輸出

　　● 總逆變效率(包括轉換效率，逆變效率曲線，靜態最大功率點跟蹤效率，動態最大功率點跟蹤效率)

　　電能質量分析

　　● 諧波與波形畸變

　　● 三相不平衡度

　　● 直流分量

　　電氣保護功能

　　● 低電壓穿越

　　● 防孤島效應保護

　　● 過壓與過頻保護

02基于虛擬儀器技術的并網型光伏逆變器測試系統的優勢

　　測試系統的特點

　　● SP系列變頻功率傳感器具有100HZ的帶寬、1mV~20kV電壓、100uA~7000A電流直接測量能力，無需換擋，這對于光伏效率測試實時性要求非常高的場合非常重要。

　　● SP系列變頻功率傳感器可直接測量總諧波失真THD、總諧波因數THF、電壓諧波因數HVF、電流諧波因數HCF等電能特征值，可方便的進行光伏逆變器電能質量分析。

　　虛擬儀器技術在系統中的優勢

　　基于虛擬儀器技術的光伏逆變器試驗系統摒棄了常規的儀表顯示方式，直接在上位機上集成測量和控制，減少硬件的投入和開發成本，并且可以根據用戶實際要求定制上位機界面，方便操作和控制。這種方式既可以最大限度的發揮測試系統的測量功能，又可以發揮計算機處理器優秀的的運算功能，保證精度，優化系統。

---
