虛擬儀器既具有普通儀器高性能的模塊化硬件，又能夠根據使用者的需求創建完全自定義的用戶界面。虛擬儀器在保留普通儀器性能的同時，可以根據需要定制全方位的系統集成，可以摒棄大大小小眾多的顯示器，統一集成到一個顯示器中集中管理，因此虛擬儀器得到越來越廣泛的關注。

　　電機試驗系統包括變頻器、變壓器、開關柜、試驗電纜以及電機測試系統等，變頻器、變壓器、開關柜、試驗電纜為電機試驗系統搭建完整的試驗平臺，基于虛擬儀器技術在電機測試系統中就是將這個試驗平臺的所有器件集成到一個上位機界面進行所有的測量、控制操作。

　　本文介紹一款基于虛擬儀器技術的電機試驗系統，電機電功率測試系統基于DH2000數字主機，溫度、轉速、、流量、壓力、開關量控制等分布式測控基于DMC300數字主機。

一基于虛擬儀器技術的電機試驗系統原理圖

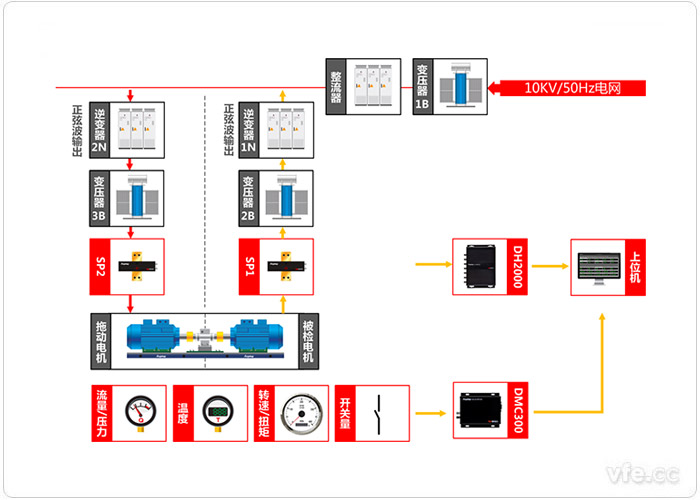

基于虛擬儀器技術的電機試驗系統原理圖

　　整個電機試驗系統由變頻器、變壓器、開關柜、試驗電纜以及電機測試系統構成，主電量測量由SP變頻功率傳感器測量，通過DH2000數字主機直接與上位機通訊，流量、壓力、溫度、轉速、扭矩、開關量等有分布式測控子站構成，通過DMC300直接與上位機通訊，變頻器的控制通過Modbus直接與上位機通訊。這樣整個系統的測控數據全部集成到上位機，用戶可以根據自己需求定制上位機軟件，完成試驗所需的的測量、控制以及報表等。

二基于虛擬儀器技術的電機試驗系統組成

　　虛擬儀器的構成包括硬件和軟件兩個要素，同樣基于虛擬儀器技術的電機試驗系統也是由這兩部分組成。

01基于虛擬儀器技術的電機試驗系統硬件部分

　　電機試驗系統硬件部分包括由變壓器、變頻器、電纜、開關柜構成的電機試驗電源系統，由主電量測試系統、軸功率測量儀器、輔助參量測試系統、一次線路控制和監視系統等構成的電機測試系統，以及由各種儀表、上位機、操作臺構成的中控室。

02基于虛擬儀器技術的電機試驗系統軟件部分

　　基于虛擬儀器技術的電機試驗系統最大的特點是減少中控室儀表，集中管理上位機操作。電機試驗系統軟件部分集成所有測控數據的采集、分析、處理、顯示等過程，并且完成電機試驗的出廠試驗、型式試驗所有的操作，最后完成報表的生成。

　　虛擬儀器技術目的在于完成普通儀器所有功能的同時，大量減少儀表，將分布在各處各種功能的儀表集中用上位機代替，這樣不僅大量減少儀表的投入，大量節省試驗室空間，更重要的是將分散的測控數據集中管理，充分發揮定制化的優勢。

---
