振動試驗、沖擊試驗是電子測量儀器檢測的兩個重要測試項目。電子測量儀器在日常的運輸、使用中會遇到不同的振動、沖擊狀況，因此，對電子測量儀進行振動、沖擊測試可有效驗證其在不同環境下運行的穩定性。下面本文根據電子測量儀器通用技術要求介紹電子測量儀的振動沖擊試驗相關內容。

一電子測量儀器振動試驗

01電子測量儀器振動試驗測試分組

　　電子測量儀器的振動試驗根據共振搜索、共振保持、振動保持三個不同階段中頻率范圍等條件可以分為三個組別(如下表1：振動試驗組別分組所示)：

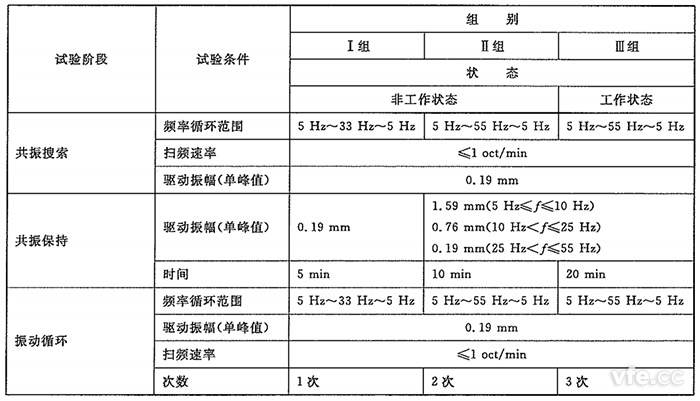

表1：測試儀器振動試驗組別

02電子測量儀器振動試驗方法

　　電子測量儀器振動試驗要求在三個軸向上均進行振動測試。

　　被試電子測量儀和振動臺保持剛性接觸，固定受試儀器時，模擬受試儀器正常工作時的位置緊固在振動臺上(受試儀器的重心應位于振動臺面的重心區域)。固定受試儀器應避免緊固受試儀器的裝置件(螺栓、壓板、壓條等)在振動試驗中產生自身共振。

　　振動試驗中當需要觀察被試機內共振部位和測量其振幅時，允許去除外殼或卸掉蓋板。工作狀態下的振動試驗，應使受試儀器處于一種能夠很容易確認其正常工作(如頻率計數、電壓指示、信號振蕩等)的方式。

　　電子測量儀器振動試驗次序為：共振搜索、共振保持、振動循環。

　　1) 共振搜索

　　被試電子測量儀器分別在三個軸向上，按表1中的規定對受試儀器進行掃描，并記錄每一個軸向上的共振點。掃頻次數以滿足記錄需要為原則。

　　2) 共振保持

　　對被試電子儀器在三個軸向上的共振點，分別按表1規定的振幅與時間進行共振保持試驗。當共振點較多時，每個軸向上只取最大的共振點，記錄下主要部件的共振振幅值，并分別保持5min(I組)、10min(II組)、20min(III組)的持續振動。

　　當被試儀器在規定的掃頻范圍未出現共振點時，則應在其所屬組別的上限頻率點施加0.19mm的振幅，分別保持5min(I組)、10min(II組)、20min(III組)的持續振動。

　　3) 振動循環

　　按表1固定受試儀器進行振動循環試驗，受試儀器在連續循環過程中應無異常現象。

　　被試電子測量儀器振動試驗結束后，對受試儀器進行目測檢查，機械構件不應有破裂、明顯變形或緊固件松動現象。并且試驗結束后，檢查受試儀器的性能特性，必須符合產品標準的要求。

二電子測量儀器沖擊試驗

01電子測量儀器沖擊試驗測試分組

　　電子測量儀器的沖擊試驗根據沖擊條件及傾斜跌落條件可以分為三個組別(如下表2：沖擊試驗組別分組所示)：

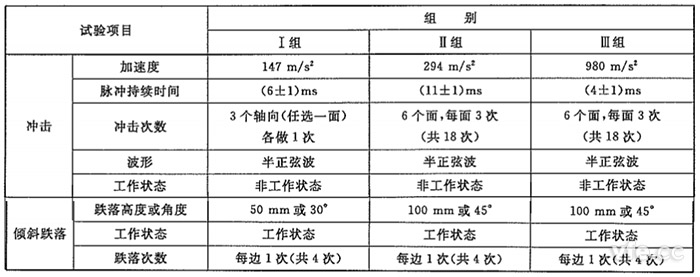

表2：測試儀器沖擊試驗組別

02電子測量儀器沖擊試驗方法

　　沖擊試驗前，應先用近似重量的模擬物體與沖擊臺的組合進行校準，以滿足表2的規定。

　　沖擊臺的脈沖持續時間與加速度應滿足規定的要求，加速度與脈沖持續時間的乘積近似保持常數。

　　電子測量儀器沖擊試驗時，受試儀器應牢固地剛性固定在沖擊臺上，并使沖擊力直接傳給受試儀器的機體，而不允許經過減震腳、把手或任何其他緩沖裝置。沖擊試驗，應按表2規定的數值在沖擊臺上進行。

　　傾斜跌落試驗，應按表2規定的數值，在水泥面上墊一張厚度為20mm的膠合板上進行。膠合板應與水泥面保持剛性接觸。分別以受試儀器低面的每一個邊為軸，把相對應的一邊抬高到規定的數值(高度或角度的選取是以先滿足者為準)，然后使儀器自由跌落試驗。

　　如果受試儀器運行有一個以上的工作位置時，則各位置均應按上述同樣的方法進行試驗。

　　沖擊試驗完成后對受試儀器進行目測檢查，機械構件應無破裂、明顯變形；電器部件應無明顯位移或脫落等現象。并且試驗結束后，對受試儀器性能特性進行檢查，應符合產品標準要求。

---
