電子測量儀器濕度試驗

　　濕度是影響電子測量儀器正常工作的一個重要指標，電子測量儀器在日常生產生活中應用廣泛，不同的應用環境對電子測量儀器的濕度適應范圍提出了不同的要求。下面本文主要根據電子測量儀器技術條件介紹不同濕度條件下的電子測量儀器濕度試驗。

一電子測量儀器濕度試驗分組

　　根據工作范圍濕度、貯存條件(濕度)，電子測量儀器一般情況可以分為三個不同測試組別，不同組別對環境濕度提出了不同的要求，具體分組情況如下表1所示：

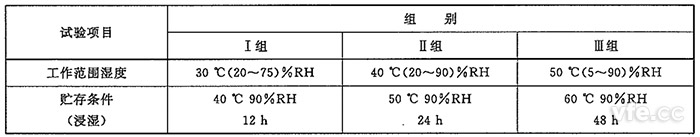

電子測量儀器濕度試驗組別

表1示：電子測量儀器濕度試驗組別

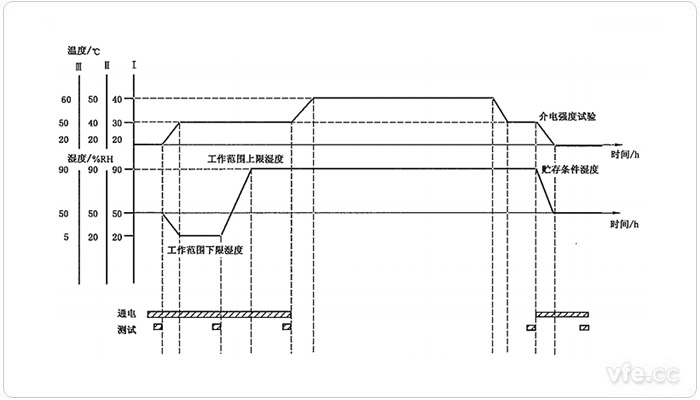

濕度循環試驗時序圖

圖示2：濕度循環試驗時序圖

　　電子測量儀器進行濕度試驗時，在各濕度階梯中，必須先保證儀器經熱、濕穩定后，再進行性能特性測試。熱、濕穩定時間至少為1h。

　　進行濕度測試的潮濕箱中空氣應可以能均勻地循環，容積至少為受試儀器的3倍，以保證在規定時間內箱內溫度變化為±2℃，濕度變化為±3%，并采取一定措施防止凝露到受試儀器上。

　　進行濕度測試時，被試儀器應按正常工作位置放置。

　　濕度試驗中，被試儀器中如有對濕度影響特別敏感的部件時，運行試驗中取出或采用其他措施代替。

　　電子測量儀器的濕度試驗按照圖1所示濕度循環試驗時序圖進行試驗，濕度試驗中的熱、濕穩定時間、恢復時間等參數均參照產品技術參數或產品標準要求執行。各項濕度測試項目設置及操作如下所述：

　　1. 基準工作條件濕度試驗

　　基準工作條件濕度試驗在溫度為(20±2)℃、相對濕度為(45~75)%RH的條件下進行。在熱、濕穩定后，接通被試儀器電源，預熱后，進行性能特性測試，檢測工作性能狀態。

　　2. 工作范圍下限濕度試驗

　　工作范圍下限濕度試驗時，被試儀器處于通電狀態，調節潮濕箱內溫、濕度分別升降至時序圖中對應階梯的數值。經熱、濕穩定后，進行性能特性測試。

　　當設備達不到規定的濕度時，應當采取一切措施試驗到實際最低濕度限度。

　　3. 工作范圍上限濕度試驗：

　　工作范圍上限濕度時，被試儀器處于通電狀態，調節潮濕箱內濕度上升到圖1中對應的數值。經熱、濕穩定后，進行性能特性測試。

　　4. 貯存條件濕度試驗

　　貯存條件濕度試驗時，被試儀器電源開關置于接通位置，儀器處于通電狀態，調節潮濕箱內溫、濕度升至圖1中對應階梯的數值，不同的組別分別按表5固定的貯存時間進行貯存測試。

　　5. 介電強度試驗

　　介電強度試驗時，被試儀器電源開關處于接通位置，但不接入電網，調節潮濕箱的溫度降至圖1中對應階梯的數值。經熱、濕穩定后，立即按要求進行介電強度試驗。

　　6. 基準工作條件濕度試驗

　　基準工作條件濕度試驗時，被試儀器處于通電狀態，調節潮濕箱的溫、濕度降至基準工作條件。按規定時間恢復后，進行性能特性測試。

　　電阻測量儀器濕度試驗后必須對被試儀器外觀進行目測檢查，被試設備應當無銹蝕、裂紋、涂覆層剝落等損傷;文字和標志應清晰；控制機構應靈活；緊固部位應無松動；塑料件應無起泡、開裂、變形以及灌注物應無溢出現象。且各個試驗條件下的被試儀器性能特性應符合產品標準的規定。
