隨著變頻調速技術的發展，變頻測量的地位變得越來越重要。變頻測量這塊曾經不被人關注的領域，引得眾多測量儀表廠家垂涎三尺。但是能進入這塊對測量技術要求極高的領域，必須有雄厚的技術實力作為支撐，所以目前能深入這個領域的也只有那么幾個品牌。

　　WP4000變頻功率分析儀作為其中的翹楚，專注于變頻電量的測量，已經在行業中取得了斐然的成績。但是，作為國內品牌，也經常遭受客戶的質疑。

　　面對質疑，WP4000做出了很多努力。為了證實WP4000的精度，從湖南省計量檢測研究院到國家高電壓計量站、到國家計量科學研究院、到德國聯邦物理實驗室，銀河電氣遍訪國內外權威電參量計量檢定機構。為了求證，銀河電氣多次參與了湘電、南車、上海電氣科學研究院、海軍裝備研究院等用戶單位組織的與進口功率分析儀的現場對比測試，WP4000的測試結果得到了客戶的認可。

　　隨著《JJF 1559-2016變頻電量分析儀校準規范》和《JJF 1558-2016測量用變頻電量變送器校準規范》這兩個國家標準的正式頒布，變頻計量缺乏科學評判標準的現狀打破，至此變頻電量計量有了權威性的標準。這兩個標準的頒布終于消除用戶對WP4000的質疑。

　　說了這么久，那么，問題來了！

一WP4000變頻功率分析儀是什么？

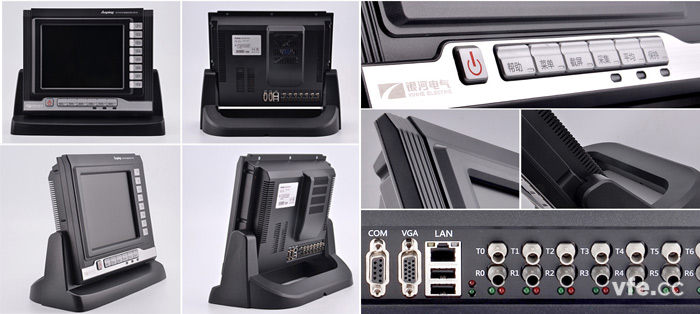

　　以上就是WP4000的外觀，不同于其他儀表，WP4000采用12.1寸的LCD大屏設計，盡量減少按鍵的設置，盡量精簡操作。

　　WP4000誕生于2007年，首次便應用于中國國內第一家MW級風力發電機試驗系統中，出身不凡。誕生后由于公司定位，誕生前幾年專注于電機試驗的測量，并沒有獲得全面的發展。2011年開始，針對變頻電量計量領域混雜的局面，公司開始研制標準，并且WP4000全面進軍變頻測量領域，取得了非常不錯的口碑。

二WP4000變頻功率分析儀憑什么？

01前端數字化

　　變頻調速技術的普及，使工業技術的發展日新月異，電磁能在為人類創造巨大財富的同時，也帶來一定的危害。電磁環境日益復雜，良好的電磁兼容性是儀器儀表精度得以體現的前提。

　　WP4000變頻功率分析儀采用前端數字化技術，由數字量輸出的變頻電量變送器和數字量輸入的數字主機及傳輸數字信號的光纖構成，前端數字化與光纖傳輸完全避免了復雜電磁環境下傳輸環節本身的衰減和干擾，同時截斷了傳感器的最重要的干擾傳播途徑，增強了傳感器和系統的電磁兼容性能。

02大儀器技術

　　WP4000變頻功率分析儀采用獨有的大儀器技術，將變頻電量變送器與數字主機通過光纖傳輸實現有機的完美整合，變頻電量變送器可實現100μV~15kV電壓、100μA~7kA電流，及功率等參量的直接測量。

03唯一標稱系統精度的功率分析儀

　　部件精度猶如木桶效應中一塊木板的長度，最低精度的部件對系統精度，起到決定性作用，最高精度的部件在系統中無用武之地。WP4000變頻功率分析儀采用前端數字化技術，傳輸光纖和數字主機，不會引入誤差，變頻電量變送器的精度就是系統精度。

04唯一標稱全局精度的變頻功率分析儀

　　全局精度是指在儀器的適用范圍內，變頻功率分析儀均能滿足標稱的精度指標。部分進口高精度功率分析儀采用最佳精度點的精度作為標稱精度，同時標稱了很寬的適用范圍，標稱精度與適用范圍脫節。

05唯一標稱相對精度的變頻功率分析儀

　　幾乎所有儀表的精度指標都是反映引用誤差，精度指標只有在滿量程時有效，即精度與量程是不可分割的一個整體。判斷測量結果是否準確，關心的是相對誤差。

三WP4000變頻功率分析儀能干什么？

01數字功率計

　　WP4000變頻功率分析儀依據所選用的線路圖，可在主界面上直接顯示與線路圖對應的相關參數，并對每個參數以習慣名稱命名。電壓、電流參數根據需要可選擇顯示真有效值rms、基波有效值h01、算術平均值avg、校準平均值mean等，功率根據需要可選擇顯示總有功功率Pavg，基波有功功率Ph01。默認狀態下，分析儀啟用自動無縫量程轉換，并在被測參量右側顯示當前使用的檔位。

02電能質量分析儀

　　計算設定時間內的頻率穩定度、幅值穩定度、總諧波失真THD、總諧波因數THF、電壓諧波因數HVF、電流諧波因數HCF等電能特征值。采用對稱分量法計算正序分量、負序分量、零序分量。依據國標、IEEE、NEMA、CIGRE等標準計算三相不平衡度等參數?？煞奖愕呐袛嘧儔浩?、變頻器等各種變流器及電機試驗臺的試驗電源是否符合相關標準要求。

03實時示波器

　　WP4000變頻功率分析儀的示波器功能采用固定采樣率的實時采樣技術，避免了變采樣率示波器測量高帶寬、低基波頻率PWM波形時因采樣頻率過低造成混疊失真及等效采樣示波器不能準確測量非周期波形等問題，可完整查看低至0.1Hz的PWM波形。WP4000變頻功率分析儀可在電機、變壓器、變頻器及各類變流器的電參量測試中替代專業示波器，且無需考慮探頭量程問題。

04諧波檢測儀

　　WP4000變頻功率分析儀采用高性能雙核嵌入式CPU模塊，內存大，運算速度快，可在250kHz的采樣頻率下，實現0.1Hz基波頻率SPWM波形的DFT變換。確保了采樣頻率與信號頻率的同步，保證諧波分析結果的正確性與準確性。儀器可直接顯示100次諧波，通過擴展的上位機軟件，可實現2000次(不大于100kHz)諧波實時運算。WP4000變頻功率分析儀可替代各種諧波分析儀，特別適用變頻器輸出的SPWM波形的諧波分析。

05無紙記錄儀

　　WP4000變頻功率分析儀設置了截屏與采集功能。截屏功能相當于照相機，每按下一次，記錄一次屏幕快照。采集功能則記錄所有通道的瞬時采樣數據和運算的各種穩態特征值。截屏和采集以文件方式記錄在外部連接的存儲器上或系統設置的存儲目錄下。存儲容量取決于連接的存儲設備(分析儀內置150GB硬盤)，幾乎不受限制，徹底解決了常規無紙記錄儀存儲容量較小，不能滿足長時間記錄的問題。

　　回顧變頻電量測量儀器之爭，隨著《JJF 1559-2016變頻電量分析儀校準規范》和《JJF 1558-2016測量用變頻電量變送器校準規范》兩個國家標準的頒布，變頻測量格局也越發明確。

---
