變頻電量不僅僅是頻率的變化
- 瀏覽次數：9094次
- 發布時間：2013/11/27 10:21:52
- 作者：AnyWay中國
一、變頻電量概述
隨著變頻調速技術，新能源逆變并網技術等的發展，電力電子工程師們逐漸發現，測量、計量、控制、保護過程所面對的主要參量——
電量已經發生了質的變化。
我們稱這種
電量為
變頻電量，除了變頻器、逆變器等輸出的電量之外，
變頻電量泛指一切以傳輸功率為目的的，頻率覆蓋范圍較寬或頻率成分較復雜的電量。
二、變頻電量定義
說到變頻電量，人們最容易聯想到的就是變頻空調、變頻器、變頻恒壓供水等。這類變頻裝置中的變頻，是指基波頻率可變。
正因?yàn)槿绱耍S多人認為，變頻電量就是頻率范圍較寬。
實際上，變頻電量不僅僅發生在上述裝置中，并且，即便是上述裝置中的變頻電量，基波頻率變化僅僅是目的，就變頻電量本身特點而言，變化的不僅僅是頻率。

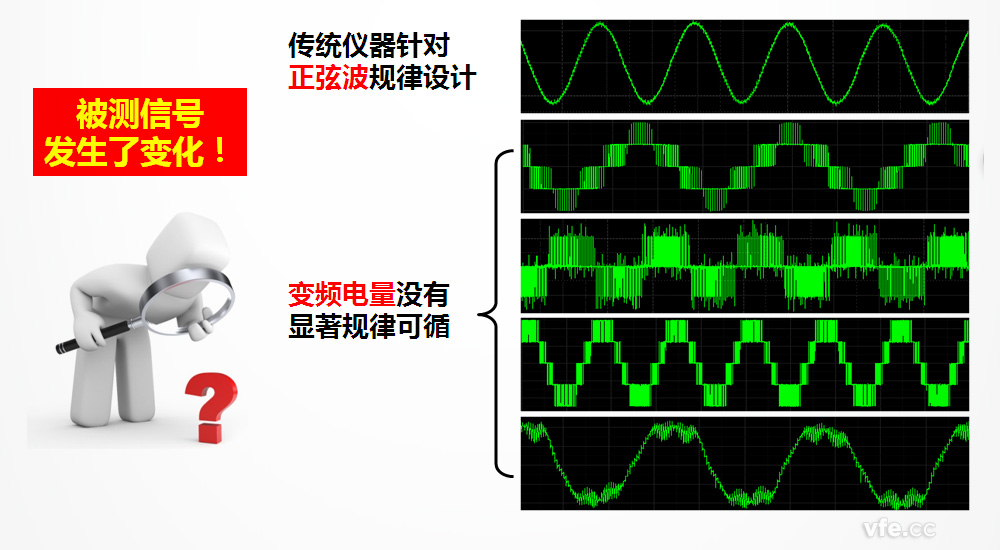

下圖為工頻電量與常見變頻器輸出電量的波形對比圖，由圖可知，相比之下：
圖1 變頻電量不僅僅是頻率的變化
工頻電量具有顯著的規律，可以用簡單的正弦或余弦函數表達，并且由于頻率單一固定，測量或記錄都非常簡單、方便。
圖中所述變頻電量，除了具備周期性之外，沒有明顯的規律可循。
根據傅里葉變換原理，非正弦的周期信號可以分解為不同幅值、頻率、相位的正弦信號的線性組合，并且，這些正弦波的頻率均為信號頻率（基波頻率）的整數倍。這樣，我們可以用系列幅值、頻率、相位的量化數值來表征任意復雜的周期信號。
從信號處理的角度看，任意非正弦周期電量的完整分析，目前主要處理手段都是基于傅里葉變換。
因此，從測量?jī)x器的角度出發，將非正弦電量全部歸入變頻電量。
變頻電量英文為：Variable Frequency Electrica，縮寫為VFE。
“測量用變頻電量變送器”對變頻電量定義如下：
變頻電量是指用于傳輸功率的，并且滿足下述條件之一的交流電量。
1、信號頻譜僅包含一種頻率成分，而頻率不局限于工頻的交流電信號。
2、信號頻譜包含兩種或更多的被關注的頻率成分的電信號。
變頻電量包括電壓、電流以及電壓電流引出的有功功率、無功功率、視在功率、有功電能、無功電能等。
三、變頻電量特點
1、變頻電量包含豐富信息，占據較寬的頻帶；
2、變頻電量用于傳遞電能量，電壓高，電流大；
3、變頻電量通常由變頻器、整流器、開關電源直接產生或引起；
4、變頻電量的測量行為往往在復雜電磁環境下完成。
四、變頻電量測量
理論和實踐證明：
1、頻率為50Hz、有效值為100V的PWM波，采用不同儀表，測量結果可在100~1000V甚至更寬的范圍內變化！
2、頻率測量5%的誤差，對于正弦電量的影響一般在0.01%之內，而對變頻電量的影響可能達到100%。
3、決定功率因數的相位差，不再有明確的物理意義！
目前常用的變頻電量測量?jī)x器主要有各種變頻功率分析儀、高精度功率分析儀、寬頻帶功率分析儀、電能質量分析儀、諧波檢測儀等等。

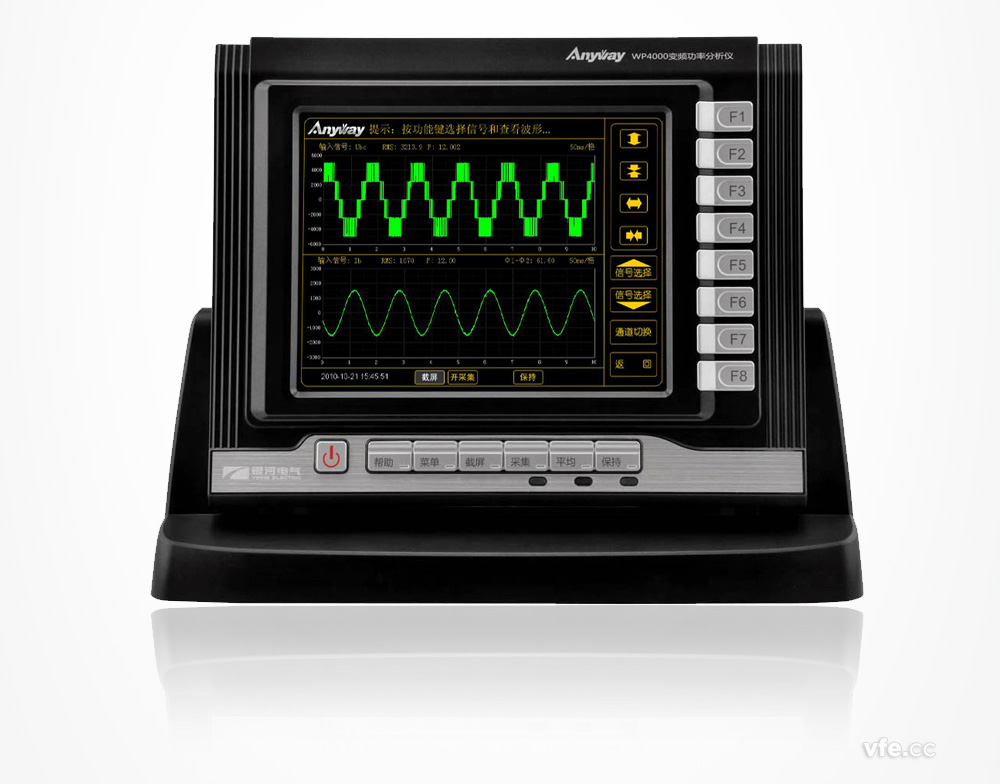

圖2 變頻電量測量?jī)x器國家基準-WP4000變頻功率分析儀
湖南銀河電氣有限公司專業從事變頻電量測量技術研究，是
國家變頻電量測量?jī)x器計量站的創建單位及國家測量標準器的研制單位，其AnyWay系列變頻電量測量?jī)x器廣泛應用于艦船電力推進、裝甲電力牽引、軌道交通、電動汽車等電氣傳動系統，變頻空調、變頻冰箱、變頻洗衣機等節能家電產品，變頻器、電機、風機、水泵、電力變壓器等電器產品，風力發電、光伏、燃料電池等新能源領域的并網逆變器，開關電源、電源適配器、熒光燈鎮流器、LED照明等高效節能產品的檢試驗、能效評測及諧波檢測。
