變頻電量分析儀是指以變頻電量為基本測量與分析對象的儀器/裝置。

一、定義

　　按照變頻電量分析儀標準，變頻電量分析儀是指以變頻電量為基本測量與分析對象的儀器/裝置。

　　變頻電量是指用于傳輸功率的，并且滿足下述條件之一的交流電量。
　　◆信號頻譜僅包含一種頻率成分，而頻率不局限于工頻的交流電信號。
　　◆信號頻譜包含兩種或更多的被關注的頻率成分的電信號。
　　變頻電量包括電壓、電流以及電壓電流引出的有功功率、無功功率、視在功率、有功電能、無功電能等。例如：各種適合寬頻帶測量的功率分析儀、電能質量分析儀及諧波分析儀等均屬于屬于變頻電量分析儀。

二、變頻電量分析儀的通用框圖

　　下圖所示為變頻電量分析儀的通用框圖，依據所采用的技術，圖中列出的所有部件并非均不可缺少。如有需要，圖中的變送部分可以包含各種進行電壓、電流變換的模擬量輸出的傳感器或變送器。圖中的傳輸系統用于傳輸數字信號，可以是儀器內部的連線，也可以外部的連線，外部連線可以是電纜或光纖或無線傳輸系統。采用電纜或光纖或無線傳輸系統時，分析儀在結構上一般包括三個部分：傳輸系統之前的變送部分（包含變頻電壓變送器、變頻電流變送器或二者的組合）、電纜或光纖或無線傳輸系統、傳輸系統之后的顯示部分。

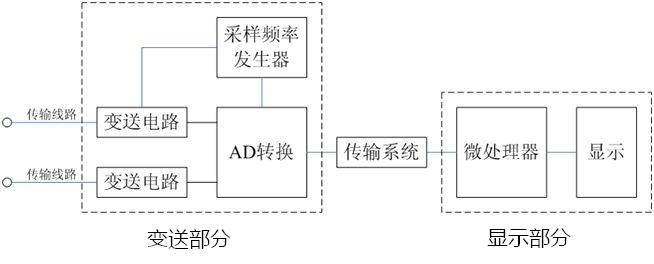

圖1、變頻電量變送器通用框圖

　　為表述方便，本部分根據傳輸系統的不同形式，分為一體式變頻電量分析儀和分體式變頻電量分析儀。

　　注1：采用分體的方式更為合理，原因是這樣可以將數字量輸出變頻電量變送器移至測量前端，從而縮短模擬量傳輸線路，可以有效降低傳輸線路的損耗和干擾。

　　注2：對于分體式變頻電量分析儀，有時將變送部分稱為數字量輸出變頻電量傳感器，將顯示部分稱為變頻電量分析儀，而將包含傳輸系統在內的三個部分一起稱為變頻電量測試系統。但是，本部分規定的變頻電量分析儀是上述三個部分的總和。

三、分類

　　依據傳輸系統不同，變頻電量分析儀可以分為數字量傳輸變頻電量分析儀和模擬量傳輸變頻電量分析儀。目前市面上大部分變頻電量分析儀均為模擬量傳輸?shù)淖冾l電量分析儀，如：美國FLUKE的NORMA5000高精度功率分析儀，日本橫河的WT3000高精度功率分析儀。銀河電氣AnyWay的WP4000變頻功率分析儀（含DT系列數字變送器或SP系列變頻功率傳感器）是一種數字量傳輸?shù)淖冾l電量分析儀。

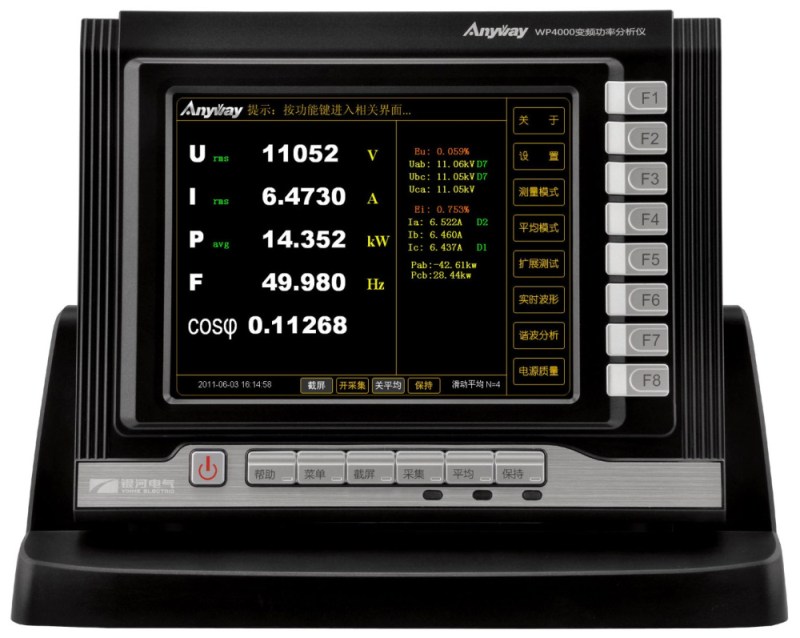

圖2、變頻電量分析儀——WP4000變頻功率分析儀

　　依據被測量不同，可以分為變頻電壓分析儀、變頻電流分析儀和變頻功率分析儀。常見的諧波分析儀一般屬于變頻電壓分析儀，而常見的（適合寬頻帶測量的）高精度功率分析儀、寬頻功率分析儀等屬于變頻功率分析儀。

---
