WP4000高精度功率分析儀使用方法
- 瀏覽次數：10000次
- 發布時間：2013/10/18 9:10:10
- 作者：hb_yinhe

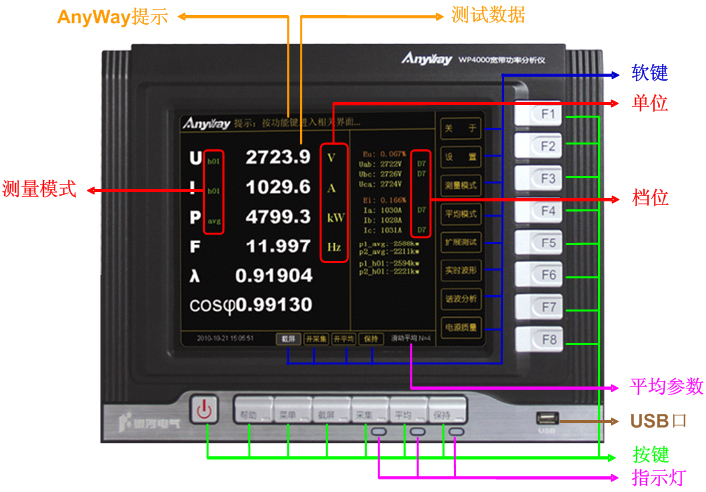

WP4000高精度功率分析儀是一款極具用戶體驗的儀表，WP4000高精度功率分析儀使用方法完全完全符合中國人的使用習慣，顯示屏采用12寸高亮度工業液晶顯示屏，全中文顯示，共計15個操作按鍵。右側的“F1~F8”8個軟按鍵及底部的“電源、幫助、菜單、截屏、采集、平均、保持”7個按鍵。
WP4000高精度功率分析儀使用方法
WP4000高精度功率分析儀使用方法_底部鍵
１、幫助鍵
在任何一個界面下，按下幫助鍵均可以獲得當前界面的詳細解釋。
２、電源鍵
關機狀態下，按“電源”鍵，開啟分析儀，啟動時間約為40~100S。開機狀態下，按“電源”鍵，10S～30S后，自動關機。
注意：在關機完成前，請勿強制斷開電源！
３、截屏鍵
按下截屏鍵，WP4000自動截取當前屏幕并保存至外部移動存儲設備。
注意：操作前請務必連接好移動存儲設備！
４、采集鍵
按下采集鍵，開始瞬態數據采集，其下方指示燈亮，軟鍵指示變為關采集；再次按下采集鍵，結束數據采集，指示滅，軟鍵提示開采集。采集時所有瞬態數據寫入內部緩存器，待結束時自動保存至外部移動存儲設備。
注意：1.操作前請務必連接好可移動存儲設備！2.每秒約產生2-3M bit的數據，采集時間不宜超過15分鐘。
５、平均鍵
按下平均鍵，開啟平均功能，其下方指示燈亮，軟鍵指示關平均；再次按下平均鍵，關閉平均功能，指示燈滅，軟鍵指示開平均。
６、保持鍵
保持的主要作用是便于查看波形與讀數。按下保持鍵，其下方指示燈亮，表示處于保持狀態，所有數據波形停止更新；再次按下保持鍵，指示燈滅，恢復運行狀態。
WP4000高精度功率分析儀使用方法_右側軟鍵
1、關于
關于鍵下共有：校準匹配、校準備份、校準更新三個鍵
寬帶功率測試系統出廠前，均經過嚴格的校準，相關校準信息保存在WP4000內部。使用時若發現校準信息與傳感器不匹配，請使用該系列功能進行正確配置。其具體使用方法如下：
校準匹配：將分析儀內部的校準信息與傳感器自動匹配。一般在更改傳感器連接端口時需要此操作。
校準備份：備份內部的校準信息至U盤根目錄Sensor文件夾內，操作前請連接好U盤。
校準更新：更新U盤中的校準信息至分析儀內部，操作前請連接好U盤并將用于更新的校準信息置于U盤根目錄下Sensor文件夾內。
２、設置
包括：線路選擇、更新周期、自動調零、電壓校準、電流校準、功率校準
自動調零、電壓校準、電流校準、功率校準為計量校準時使用，需要usbkey采用使用。
１：線路選擇：WP4000共17幅線路圖，每幅線路圖均注明了該線路圖的主要應用、各參數間的運算關系及測量原理。測量時請務必保證所選擇的線路圖與實際傳感器接線方式一致，否則有可能導致測量數據不正確。
2：更新周期
WP4000設定的更新周期為實際更新周期的下限值，其范圍為100～5500mS，在實際測量過程中更新周期會自動調整為信號周期的整數倍。當信號周期較大，單個周期大于更新周期兩倍時，取更新周期設定值的兩倍為實際更新周期。對于直流信號，不存在信號周期，實際更新周期按更新周期設定值的兩倍取值。因此，對于直流測試，可將更新周期設為期望值的0.5倍。
注意：頻率高于1Hz的交流信號建議取500mS，直流信號建議取250mS。
3、測量模式
WP4000測量模式有rms、h01、avg、mean四種。
對于直流回路，U、I可選測量模式有avg（算術平均值）、rms（真有效值），P測量模式固定為avg（有功功率）。
對于交流回路，U、I可選測量模式有h01（基波有效值)、rms（真有效值）、mean（校準平均值），P可選測量模式有h01（基波有功功率）、avg（總有功功率）。
注意：
1. 為了簡化操作，WP4000測量模式以相組為單位進行設置。
2. 在正弦供電的交流測試中，測量模式可任意選擇。
3. 在變頻器供電的交流電機測試中，除非特殊要求，一般U、I、P均取h01模式。
4．疊頻試驗時，U、I取rms模式，P取avg模式。
4、平均模式
平均的目的是消除數據波動，得到一個能反映一段時間內數據平均大小的相對穩定的數值。一般而言，平均點數越大，平均時間越長，讀數越穩定。另外平均時間與信號周期越吻合，讀數越穩定。WP4000除了常用的滑動平均和指數平均方式外，在研究電機試驗信號變化規律的基礎上，增加了獨有的智能平均模式。
5、變比設置
變比設置功能主要應用于使用寬帶功率調理模塊的測試系統，當調理模塊外部連接互感器時，為了使WP4000讀數無需經過換算直接給出互感器原邊信號測量值，可使用該功能將互感器的實際變比設置于WP4000內，可設置范圍為（0，50萬]。系統默認變比為1。使用寬帶功率傳感器的測試系統無需設置變比，保持系統默認值即可。
注意：通道編號0~11分別表示Port1~6的輸入信號。通道編號0和1表示Port1的電流和電壓信號，通道編號2和3表示Port2的電流和電壓信號，依此類推。
6、實時波形
實時波形主要用于信號波形的查看與分析,包括輸入信號的波形、真有效值、頻率以及基波相位差。WP4000實時波形界面分為兩個通道顯示，第一通道為實際可操作通道，若需操作第二通道可按“通道切換”鍵，將第一通道輸入信號與第二通道信號互換。
7、諧波分析
諧波分析結果按數值表格和柱形圖兩種方式顯示，最大顯示99次諧波。
數值表格分兩頁顯示，第一頁顯示0~49次諧波，第二頁顯示50~99次諧波，表格中中No表示諧波次數（譬如：No=0表示0次諧波，也就是直流分量；No=1表示1次諧波，也稱基波。），Mag表示諧波幅值，Phase表示諧波相位。
柱形圖顯示有四種選擇類型，分別是：全部諧波、奇次諧波、偶次諧波和6K±1次諧波。
8、電源質量
電源質量提供三相對稱分析和諧波運算相關參數。
