銀河功率分析儀選型指南_綜述
- 瀏覽次數：9568次
- 發布時間：2014/3/13 11:36:40
- 作者：AnyWay中國
本文列舉了系列銀河功率分析儀并進行對比，旨在銀河功率分析儀對比的基礎上為用戶提供銀河功率分析儀選型指導。 銀河功率分析儀主要包括：WP4000變頻功率分析儀、WP3000變頻功率分析儀、DH2000虛擬功率分析儀、DP800數字功率計、AP2001變頻功率標準表、AP2003變頻功率標準表。
一WP4000變頻功率分析儀
WP4000變頻功率分析儀是
變頻電量測量儀器國家基準的原型，擁有最權威的性能指標，此外，在人機界面、擴展功能等方面均采用了最頂級的配置，是銀河功率分析儀中的豪華版。
WP4000變頻功率分析儀是專業針對變頻器、變壓器、變頻電機及風機水泵等電機系統的檢試驗及能效評測而設計。
配置B型功率單元時的技術指標如下：
準確測量的電壓范圍：1mV～15kV；
準確測量的電流范圍：100μA～7kA；
準確測量的基波頻率范圍：0.1Hz～400Hz或1500Hz（1000V/100A以上目前只能溯源至400Hz）；
精度：0.1%讀數；
前端數字化產品，適用復雜電磁環境。
適用于高端電氣試驗室，科研實驗室，計量校準實驗室的各類電參量測試。
圖1.WP4000變頻功率分析儀
二WP3000變頻功率分析儀
WP3000變頻功率分析儀是WP4000的精簡版，在WP4000的基礎上，功率單元接口由6個減少至4個，取消了部分不常用的擴展接口，最低準確測試頻率由0.1Hz變?yōu)?Hz。
WP3000變頻功率分析儀的外觀與WP4000相同，測量范圍內的技術指標與WP4000相同。
配置B型功率單元時的技術指標如下：
準確測量的電壓范圍：1mV～15kV；
準確測量的電流范圍：100μA～7kA；
準確測量的基波頻率范圍：4Hz～400Hz或1500Hz（1000V/100A以上目前只能溯源至400Hz）；
精度：0.1%讀數。
前端數字化產品，適用復雜電磁環境。
圖2.WP3000變頻功率分析儀
三DH2000虛擬功率分析儀
DH2000虛擬功率分析儀性能指標與WP4000相同，可實現WP4000的所有測試功能，開放了接口通訊協議，適合具備研發能力且需要特殊功能的研究院所使用。
DH2000虛擬功率分析儀通過上位機軟件實現人機界面，大大減小了儀器體積，方便攜帶，適合工業現場調試及檢測。
配置B型DT數字變送器時的技術指標如下：
準確測量的電壓范圍：1mV～1280V；
準確測量的電流范圍：100μA～128A；
準確測量的基波頻率范圍：0.1Hz～1500Hz；
精度：0.1%讀數；
前端數字化產品，適用復雜電磁環境。
圖3.DH2000便攜式虛擬功率分析儀
四DP800數字功率計
DP800數字功率計專業針對5~400Hz正弦變頻電量而設計的高精度三相功率計，支持二瓦計或三瓦計法測量三相功率，也可用于一個單相功率和一個二瓦計法三相功率的測量。
DP800數字功率計承襲了WP4000的寬范圍測試能力，適用于正弦供電的電機試驗測試及變壓器試驗。
準確測量的電壓范圍：0.5V～1280V；
準確測量的電流范圍：4mA～6.4A；
準確測量的基波頻率范圍：5Hz～400Hz；
精度：0.2%讀數；
前端數字化產品，適用復雜電磁環境。
圖4. DP800數字功率計
五AP2001單相變頻功率標準表
準確測量的電壓范圍：0.5V～1280V；
準確測量的電流范圍：25mA～128A；
準確測量的基波頻率范圍：0.1Hz～1500Hz；
精度：0.01%讀數+0.02%量程；
模擬量傳輸方式，電磁兼容性不如前端數字化產品，適合計量室適用。

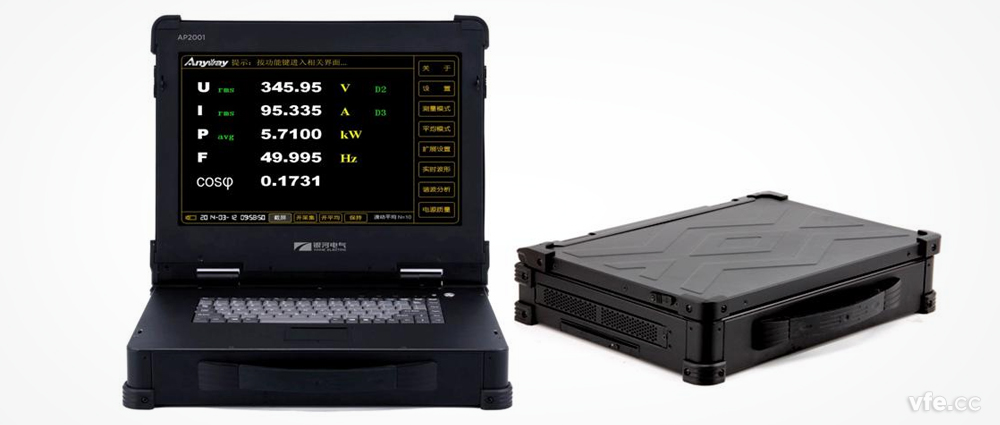

圖5. AP2001單相變頻功率標準表
六AP2003三相變頻功率標準表
準確測量的電壓范圍：0.5V～1280V；
準確測量的電流范圍：25mA～128A；
準確測量的基波頻率范圍：0.1Hz～1500Hz；
精度：0.01%讀數+0.02%量程；
模擬量傳輸方式，電磁兼容性不如前端數字化產品，適合計量室適用。

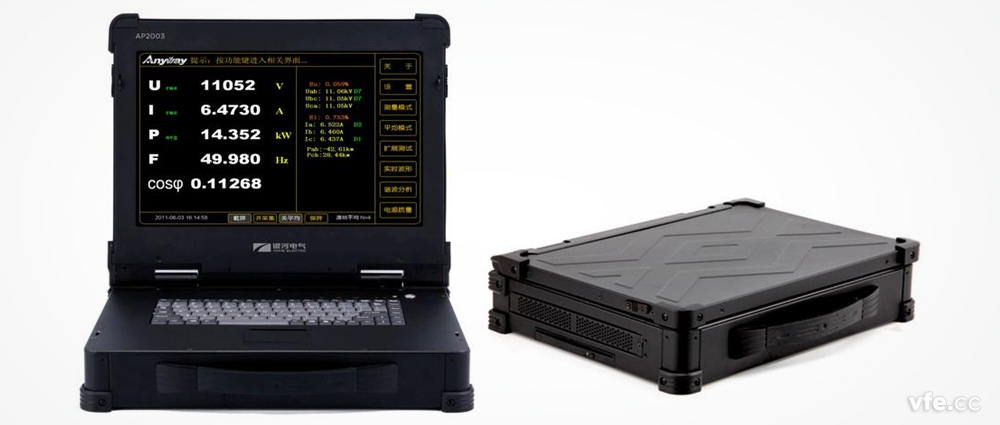

圖6. AP2003三相變頻功率標準表
本文主要目的是幫助正在進行銀河功率分析儀選型的用戶了解系列銀河功率分析儀的主要區別，詳細的特點和技術指標，請參閱相關產品網頁。
