　　壓降測試儀性能測試主要包含零位修正、診斷及核相試驗。下面本文主要根據壓降測試儀通用技術條件介紹其零位修正、診斷及核相試驗相關要求和試驗操作。

一壓降測試儀基本原理

01有線壓降測試儀

　　有線測量方式的壓降測試儀(以下簡稱有線壓降測試儀)是通過一條專用的長導線和一條專用的短導線分別引入電壓互感器二次回路出口端電壓信號和電能表電壓接線端信號，儀器內部對壓降直接進行同相、正交分解，獲得同相分量模值和正交分量模值，據此計算出壓降值、比值差、相位差，以及壓降引起的電能計量誤差。

02無線壓降測試儀

　　無線測量方式的壓降測試儀(以下簡稱無線壓降測試儀)由主機和從機組成，利用時鐘信號源(如GPS、光纖)同步觸發主機和從機，同時對電能表端電壓信號和電壓互感器二次出口端電壓信號進行高精度采樣，再通過數字信號處理技術獲得比值差、相位差，據此計算出同相分量模值、正交分量模值和壓降值，以及壓降引起的電能計量誤差。

二壓降測試儀零位誤差修正試驗

01壓降測試儀零位誤差修正試驗要求

　　為消除因接入專用長導線所帶來的零位誤差，有線壓降測試儀要求具備零位誤差修正功能。可選擇按始端測量方式或末端測量方式對壓降測試儀進行自校，并在實際測量時自動扣除。

02壓降測試儀零位誤差修正試驗操

　　有線壓降測試儀選擇始端測量方式或末端測量方式，將經過校準的專用短導線、專用長導線按照?qǐng)D1、圖2(以三相四線測量方式為例)接入，壓降測試儀各測量回路所測得的讀數應不大于末位2個字。

始端測量方式零位誤差測試接線圖

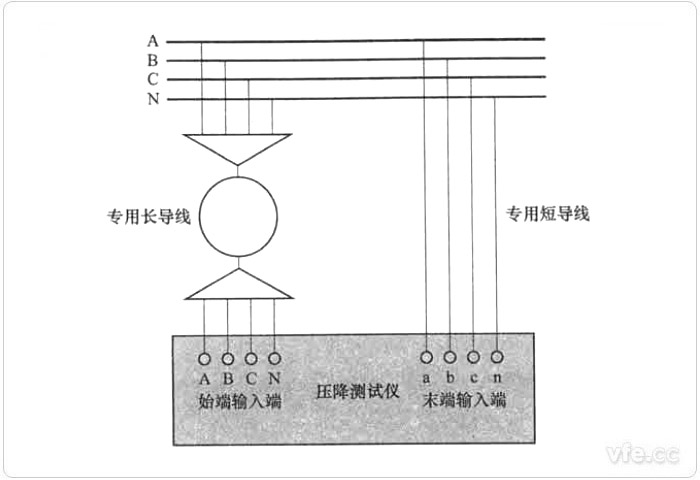

圖1：始端測量方式零位誤差測試接線圖

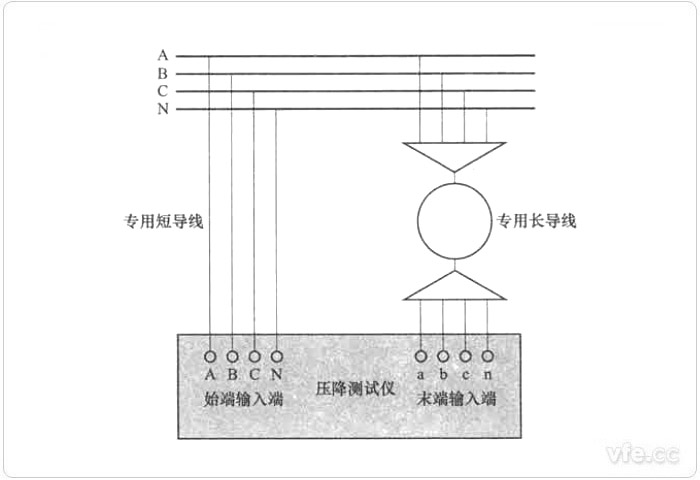

圖2：末端測量方式零位誤差測試接線圖

三壓降測試儀診斷及核相試驗

01壓降測試儀診斷及核相試驗要求

　　壓降測試儀應能對輸入信號的合法性作出自動診斷，并有響應的指示或文字提示，以拒絕大信號和不良信號進入測量，避免儀器損壞或無效測量數據;能檢查始端、末端相序的一致性;儀器掉電、缺相或錯相時應有報警提示。

02壓降測試儀診斷及和核相試驗操作

　　壓降測試儀按三相三線電路(或三相四線電路)接線，電壓升至額定值后，將壓降測試儀的始端輸出端(或末端輸入端)接成各種錯誤組合，分別進入各種相應的測量回路進行檢查。受檢儀器應能指示出接線錯誤所在并發出拒絕測量的信號。

　　壓降測試儀按三相三線電路(或三相四線電路)接線，電壓升至額定值后，將壓降測試儀的始端輸入端(或末端輸入端)中三相電壓斷開一相，此時儀器應有相應的文字提示或音響警示。

　　測試電路接線圖見圖3.

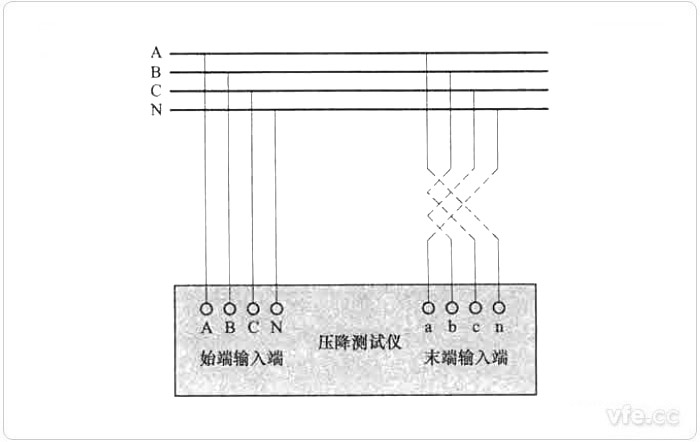

診斷及核相功能接線圖
