一電壓互感器概述

　　電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵芯和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就產生一個磁通φ，根據電磁感應定律，則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數，可以產生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓，即100V，電壓互感器一次側接在一次系統，二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛)，另有非電磁式的，如電子式、光電式。

二電壓互感器工作原理

　　電壓互感器的基本結構和變壓器很相似，它也有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電的隔離。電壓互感器在運行時，一次繞組N1并聯接在線路上，二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時，盡管一次電壓很高，但二次卻是低壓的，可以確保操作人員和儀表的安全。

　　在測量交變電流的大電壓時，為能夠安全測量在火線和地線之間并聯一個變壓器(接在變壓器的輸入端)，這個變壓器的輸出端接入電壓表，由于輸入線圈的匝數大于輸出線圈的匝數，因此輸出電壓小于輸入電壓，電壓互感器就是降壓變壓器。

三電壓互感器使用注意事項

　　1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連接組別、搖絕緣、核相序等。

　　2.電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

　　3.接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。

　　4.電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時，會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

　　5.為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。

　　6.電壓互感器副邊絕對不容許短路。

四電壓互感器發展方向

　　隨著很多新材料的不斷應用，互感器也出現了很多新的種類，當前電磁式互感器得到了比較充分的發展，其中鐵心式電流互感器以干式、油浸式和氣體絕緣式多種結構適應了電力建設的發展需求。然而隨著電力傳輸容量的不斷增長，電網電壓等級的不斷提高及保護要求的不斷完善，一般的鐵心式電流互感器結構已逐漸暴露出與之不相適應的弱點，其固有的體積大、磁飽和、鐵磁諧振、動態范圍小，使用頻帶窄等弱點，難以滿難以滿足新一代電力系統自動化、電力數字網等的發展需要。

　　由于電磁式電壓互感器存在的易飽和、非線性及頻帶窄等問題，電子式電壓互感器逐漸興起。電子式電壓互感器一般具有抗磁飽和、低功耗、寬頻帶等優點。國內具有代表性的電子式互感器有AnyWay變頻電壓傳感器、AnyWay變頻電流傳感器和AnyWay變頻功率傳感器，其中，AnyWay變頻功率傳感器屬于電壓、電流組合式互感器。

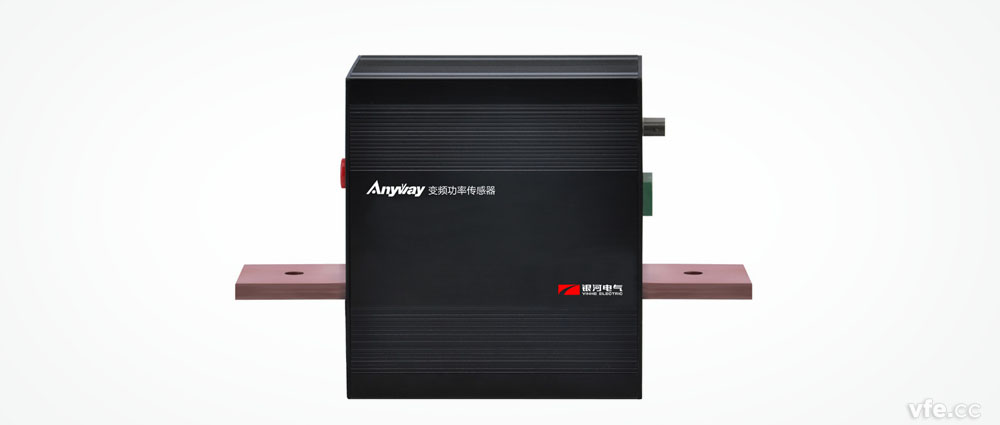

　　產品實物圖如下：

---
