繼電保護測試儀是一種用于繼電保護及安全自動檢驗的裝置，精準可靠的應答才能有效保障保護裝置的應用性能，而繼電保護測試儀正是驗證這一性能的檢驗裝置，下面本文主要根據繼電保護測試儀檢定規(guī)范介紹其交流電流輸出誤差限值要求及校準操作。

一繼電保護測試儀交流電流輸出誤差限值

01輸出交流電流幅值基本誤差

　　在檢定規(guī)范要求的基準工作條件下，繼電保護測試儀輸出電流的幅值為0~Imax、頻率為50Hz，其基本誤差應滿足：

　　——I≤0.1IN，基本誤差不超過±1mA；

　　——0.1INI<≤Imax基本誤差不超過±0.2%。

　　當輸出電流幅值在0~Imax范圍內，輸出頻率變化時，其輸出電流幅值基本誤差應滿足表1要求。

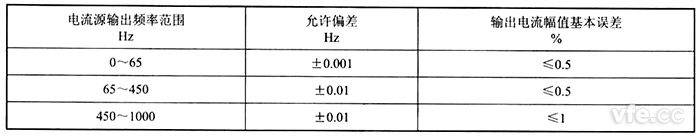

表1：誤差范圍

02輸出交流電流總諧波畸變率

　　在負載0.5Ω的條件下，輸出交流電流1A、5A時，輸出交流電流總諧波畸變率應不大于0.2%。

二繼電保護測試儀交流電流輸出校準

01交流電流輸出幅值誤差

　　交流電流輸出幅值誤差的校準接線示意圖如圖1所示。

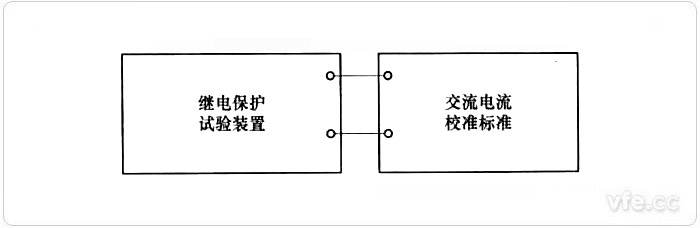

圖1：交流電流輸出幅值誤差的校準接線示意圖

　　分別設置被檢測試儀50Hz頻率下的各相輸出交流電流(交流電流的輸出校準點至少應包含0.2A、0.5A、0.8A、1A、3A、5A的校準點，其他校準點的選取應考慮最大量程點以及與上下量程的銜接點和中間點)，用校準標準(或交流電流表)分別測出各相的電流輸出數據并記錄。

　　設校準標準的顯示數據為IN，機電保護測試儀交流電流輸出值為Ix。

　　交流電流輸出值的絕對誤差和相對誤差的計算見式(1)和式(2)

　　絕對誤差表示為

…………(1)

　　相對誤差表示為

…………(2)

　　式中：

　　Δ——被校機電保護測試儀輸出值絕對誤差；

　　γ——被校機電保護測試儀輸出值相對誤差；

　　Ix——被校機電保護測試儀設定輸出值，A；

　　IN——校準標準顯示值，A。

02輸出交流電流的頻率誤差和幅頻特性

　　在圖1中交流輸出回路接入負載電阻(裝置額定輸出功率)。設置恒定的測試儀輸出交流電流為5A，同時帶上阻性負載，改變輸出頻率，使其在(0~1000)Hz范圍變化(測試的頻率點可選45Hz、50Hz、65Hz、100Hz、450Hz、800Hz、1000Hz)，用頻率表分別測出實際的頻率值并計算出相應誤差，并根據在設置的不同頻率下所顯示出的電流值進行幅頻特性測試。

03輸出交流電流響應速度

　　如圖2所示，在純電阻負載條件下，用數字存儲示波器記錄測試儀接通電流過程中輸出的交流電流幅值為Imax的波形圖，在波形圖上測量電流幅值由10%上升至90%的時間;用數字存儲示波器記錄在斷開電流的過程中輸出的交流電流幅值為Imax的波形圖，在波形圖上測量電流幅值由90%下降至10%的時間。

R——取樣電阻

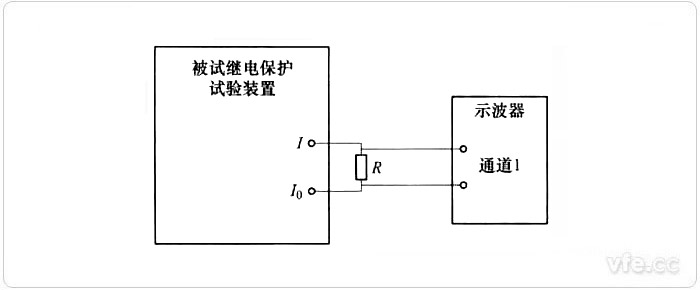

圖2：交流電流響應速度測量接線圖

04輸出交流電流總諧波畸變率

　　如圖3所示，在負載為0.5Ω的條件下，設置測試儀輸出交流1A(5A)，用失真度儀表測量總諧波畸變率。

R——取樣電阻

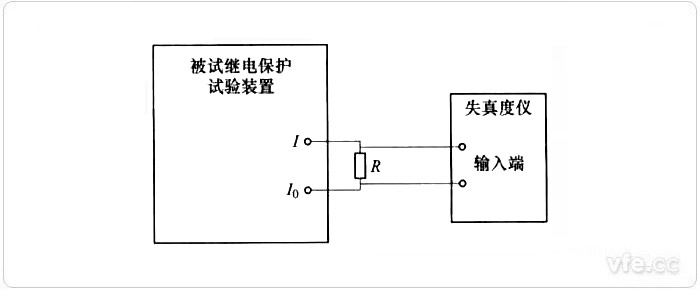

圖3：交流電流總諧波畸變率測量接線圖

---
