變頻電流變送器校準包括電流校準和相位校準，最新頒布的《JJF 1558-2016測量用變頻電量變送器校準規范》中明確規定，電流校準可以采用標準表法或者標準源法，本文詳細對電流和相位的校準方法做詳細的介紹。

一電流變送器校準方法校準點的選取

　　電流校準點按下表選取，其頻率選取包括工作頻率范圍上下限在內的不少于5個頻率點；延時相移的校準可在工作頻率范圍內的40%Ib點同步進行，也可按用戶要求選取。

電流校準點
100Ib	80Ib	60Ib	40Ib	20Ib
注：Ib為電流變送器標稱電流；校準點0僅適用于直流輸出變送器。

二電流變送器電流校準方法

01電流變送器電流校準標準源法

　　校準接線如圖1～圖3所示。按照選擇的校準點設置標準源的輸出，讀取變送器輸出值Bx，按式(1)計算變送器誤差。

        (1)

　　式中：Bx——被校變送器的輸出值；

　　Br——輸入電流為Ar時，被校變送器的輸出期望值；

　　Bf——被校變送器的輸出引用值(量程上限或者標稱范圍上限)。

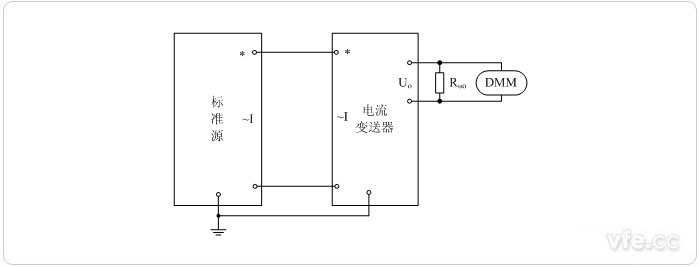

圖1 電壓輸出型電流變送器校準接線圖

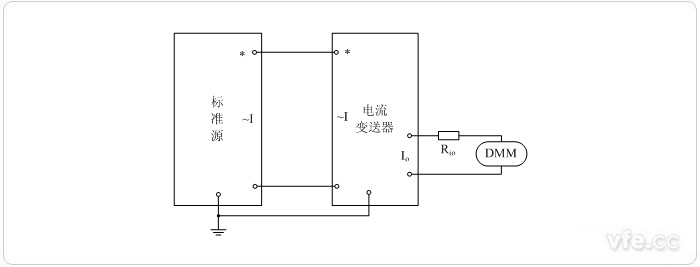

圖2電流輸出型電流變送器校準接線圖

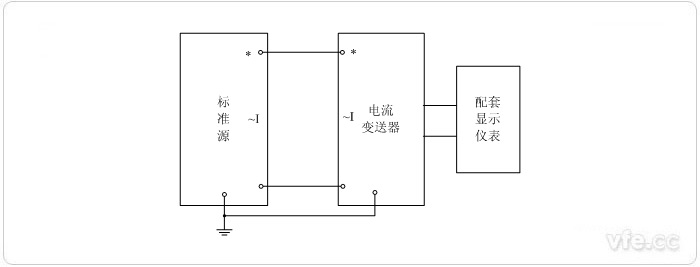

圖3 數字輸出電流變送器校準接線圖

　　Ruo—電壓負載電阻；Rio—電流負載電阻；DMM—數字多用表

02電流變送器電流校準標準表法

　　校準接線如圖4～圖12所示，當電流超出標準電流表量程時，可采用分流器或互感器擴展標準電流表的量程。按照校準點設置信號源的輸出，讀取標準電流表讀數Ar和變送器輸出值Bx，按式(2)計算變送器誤差。

        (2)

　　式中：Bx——被校變送器的輸出值；

　　Br——輸入為KIAr時，被校變送器的輸出期望值，KI為分壓器變比，標準表直接測量時KI取為1；

　　Bf——被校變送器的輸出引用值(量程上限或者標稱范圍上限)。

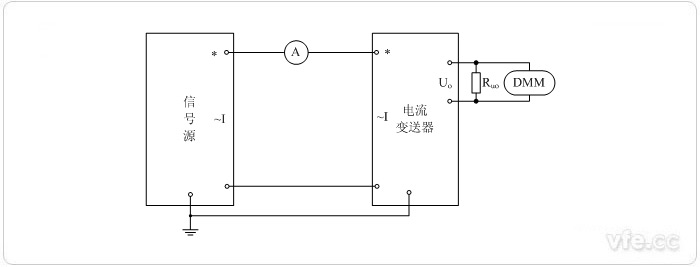

圖4 電壓輸出型電流變送器

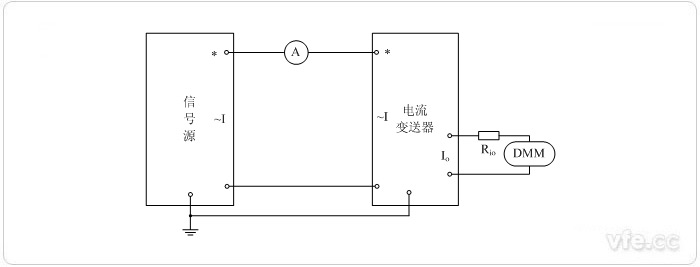

圖5 電流輸出型電流變送器

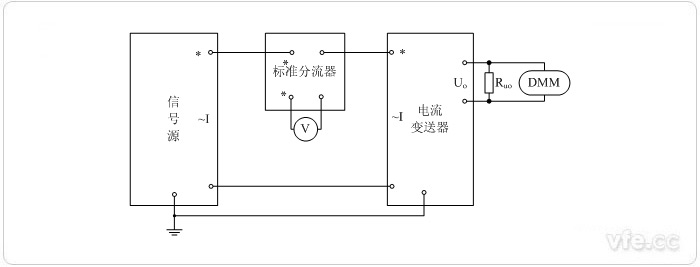

圖6 電壓輸出型電流變送器(電阻分流器擴展標準表量程)

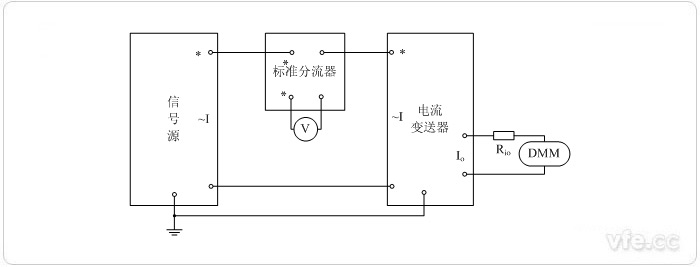

圖7 電流輸出型電流變送器(電阻分流器擴展標準表量程)

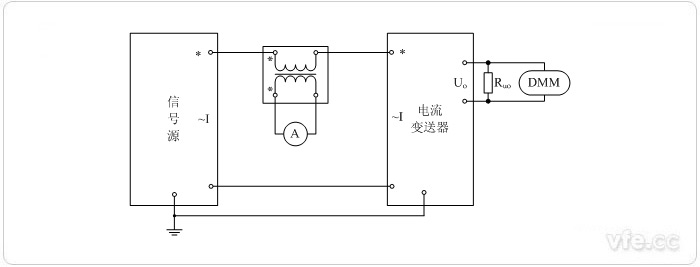

圖8 電壓輸出型電流變送器(電流互感器擴展標準量程)

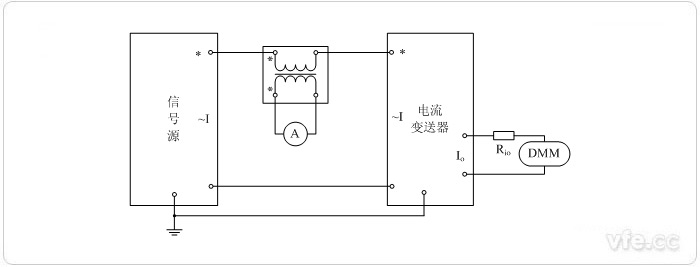

圖9 電流輸出型電流變送器(電流互感器擴展標準量程)

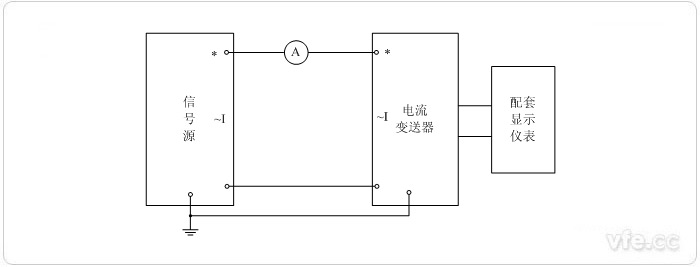

圖10 數字輸出電流變送器校準接線圖

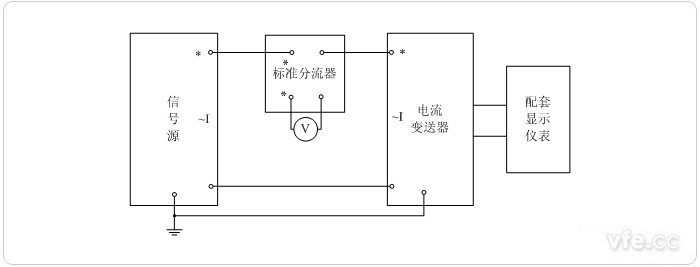

圖11 數字輸出電流變送器校準接線圖(電阻分流器擴展標準表量程)

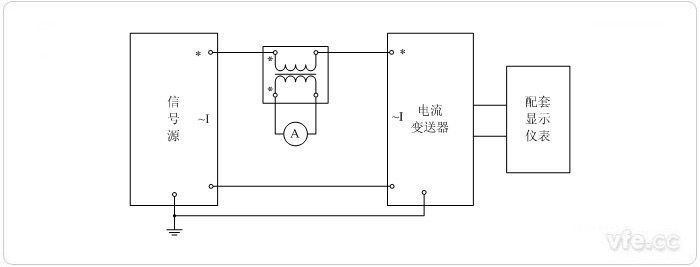

圖12 數字輸出電流變送器校準接線圖(電流互感器擴展標準表量程)

　　V—標準電壓表；A—標準電壓流;Ruo—電壓負載電阻；Rio—電流負載電阻；DMM—數字多用表

三電流變送器相位校準方法

　　延時相移校準接線如圖13、圖14所示，可采用分流器將電流變換至相位計輸入范圍。按照選擇的校準點設置信號源輸出，讀取相位計讀數作為變送器的延時相移。

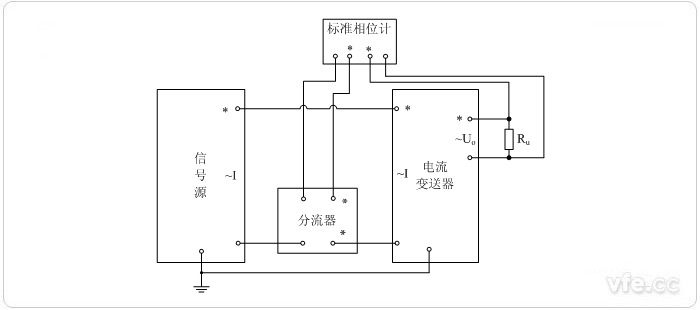

圖13 交流電壓輸出型電流變送器(相位計采用分流器輸入)延時相移校準接線圖

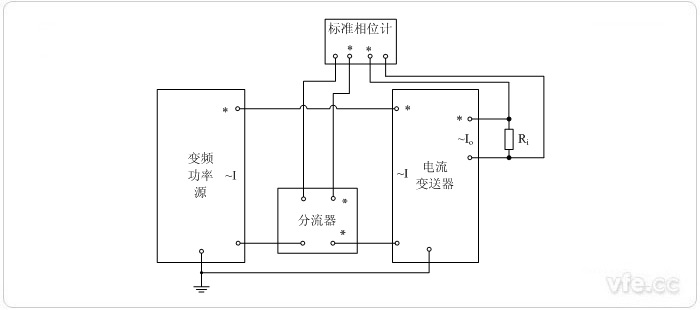

圖14 交流電流輸出型電流變送器(相位計采用電阻分流器輸入)延時相移校準接線圖

　　根據《JJF 1558-2016測量用變頻電量變送器校準規范》，電流變送器包括電壓輸出型、電流輸出型、數字輸出型三種，當被檢量程超出標準表量程時，必須采用電阻分流器或分流器進行量程轉換。《JJF 1558-2016測量用變頻電量變送器校準規范》是目前為止，唯一對變頻電量計量進行規范的國家標準。

---
