根據最新頒布的《JJF 1558-2016測量用變頻電量變送器校準規范》，變頻電壓變送器校準包括電壓校準和相位校準，電壓校準可以采用標準源法或者標準表法，本文詳細對電壓和相位的校準方法做詳細的介紹。

一變頻電壓變送器校準點的選取

　　變頻電壓變送器校準點按下表選取，其頻率選取包括工作頻率范圍上下限在內的不少于5個頻率點；延時相移的校準可在工作頻率范圍內的40%Ub點同步進行，也可按用戶要求選取。

電壓校準點
100%Ub	80%Ub	60%Ub	40%Ub	20%Ub
注：Ub為電壓變送器標稱電壓；校準點0僅適用于直流輸出變送器。

二變頻電壓變送器校電壓校準方法簡介

01變頻電壓變送器標準源法

　　電壓變送器包括電壓輸出型電壓變送器、電流輸出型電壓變送器、數字輸出型電壓變送器，校準接線分別如圖1、圖2、圖3所示，輸出負載根據說明選取電阻值或者空載。按照校準點設置選擇標準源的輸出Ar，讀取變送器輸出值Bx，按式(1)計算變送器的誤差。

        (1)

　　式中：Bx——被校變送器的輸出值；

　　Br——輸入電壓為Ar時，被校變送器的輸出期望值；

　　Bf——被校變送器的輸出引用值(量程上限或者標稱范圍上限)

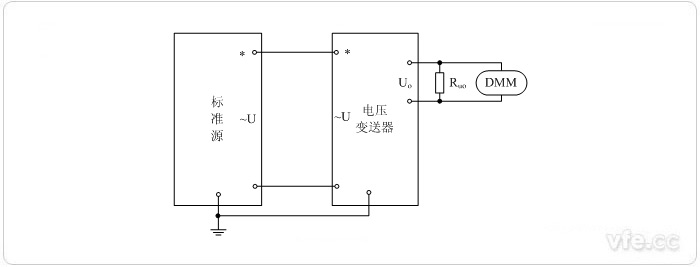

圖1 電壓輸出型電壓變送器標準源法校準電壓接線圖

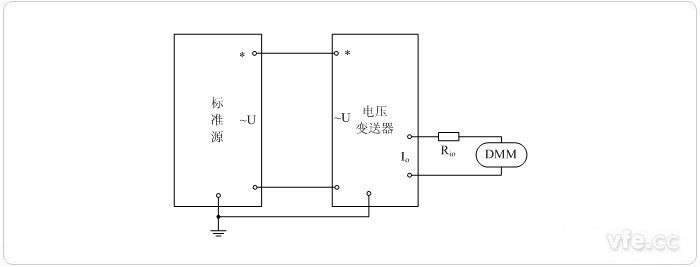

圖2 電流輸出型電壓變送器標準源法校準電壓接線圖

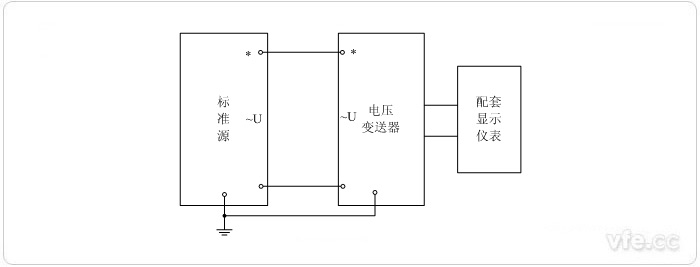

圖3 數字輸出型電壓變送器標準源法校準電壓接線圖

　　Ruo—電壓負載電阻；Rio—電流負載電阻；DMM—數字多用表

02變頻電壓變送器標準表法

　　電壓變送器標準表法校準接線如圖4、圖5、圖6、圖7所示，輸出負載根據說明選取電阻值或者空載。當電壓超出標準電壓表量程時，可采用分壓器或電壓互感器擴展標準電壓表的量程。按照校準點設置選擇信號源的輸出，讀取標準電壓表讀數Ar和變送器輸出值Bx，按式(2)計算變送器誤差。

        (2)

　　式中：Bx——被校變送器的輸出值；

　　Br——輸入為KUAr時，被校變送器的輸出期望值，KU為分壓器變比，標準表直接測量時取為1；

　　Bf——被校變送器的輸出引用值(量程上限或者標稱范圍上限)。

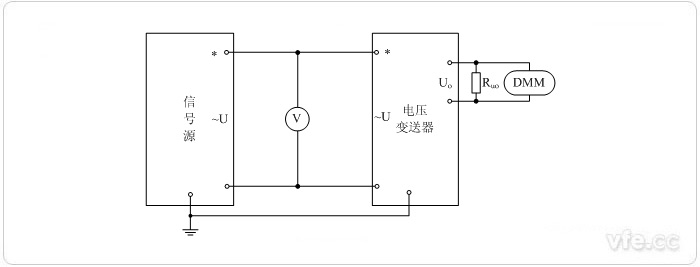

圖4 電壓輸出型電壓變送器電壓校準接線圖

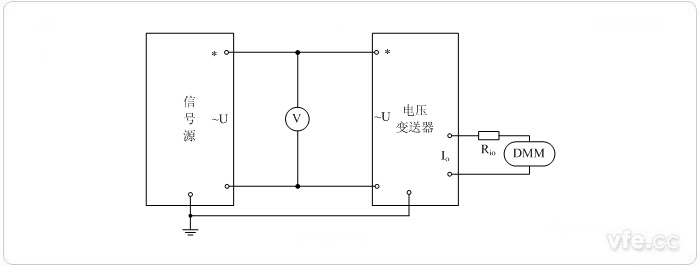

圖5 電流輸出型電壓變送器電壓校準接線圖

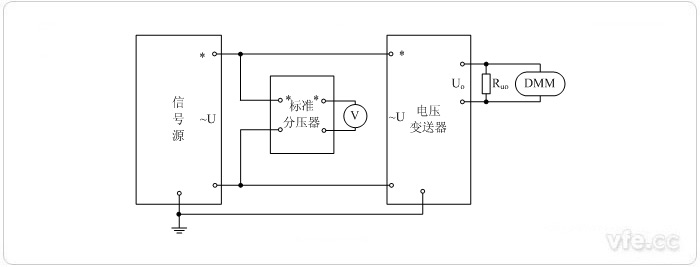

圖6 電壓輸出型電壓變送器(分壓器擴展標準表量程) 電壓校準接線圖

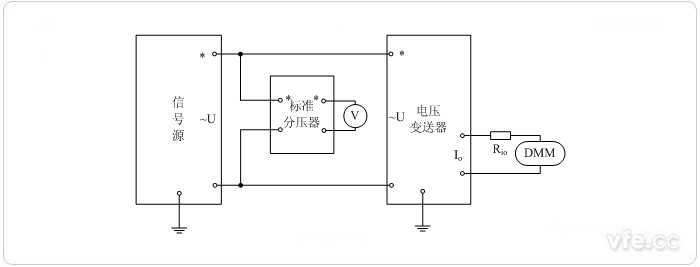

圖7 電流輸出型電壓變送器(分壓器擴展標準表量程) 電壓校準接線圖

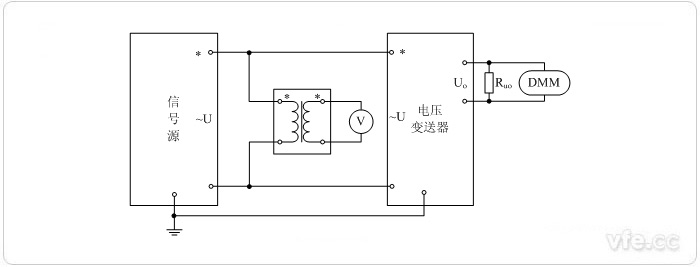

圖8 電壓輸出型電壓變送器(電壓互感器擴展標準表量程) 電壓校準接線圖

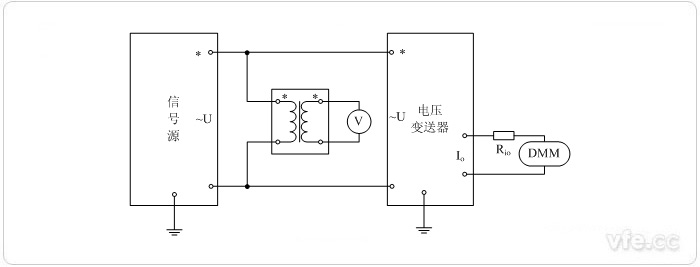

圖9 電流輸出型電壓變送器(電壓互感器擴展標準表量程) 電壓校準接線圖

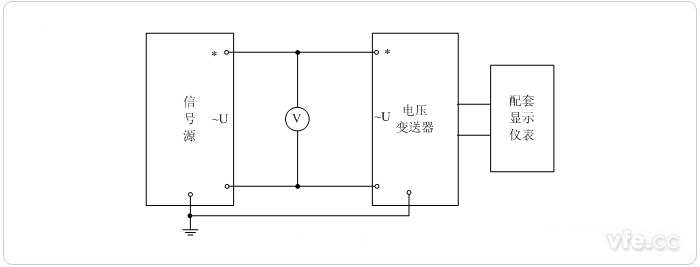

圖10 數字輸出電壓變送器電壓校準接線圖

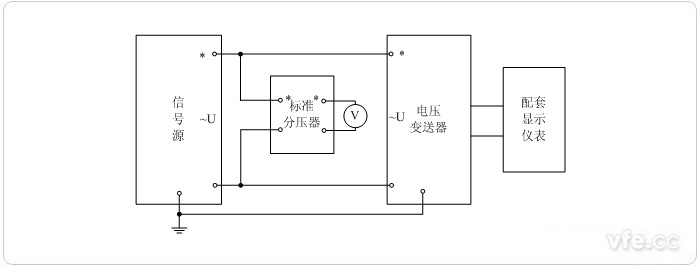

圖11 數字輸出電壓變送器(分壓器擴展標準表量程) 電壓校準接線圖

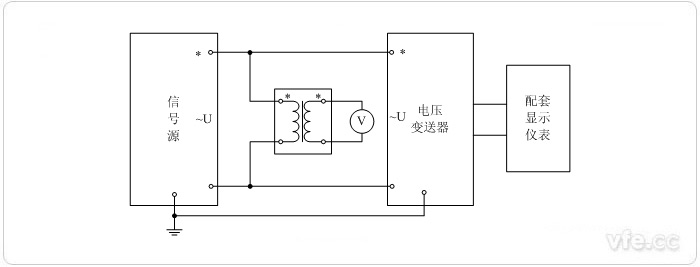

圖12 數字輸出型電壓變送器(電壓互感器擴展標準表量程) 電壓校準接線圖

　　V—標準電壓表；Ruo—電壓負載電阻；Rio—電流負載電阻；DMM—數字多用表

三變頻電壓變送器校相位校準方法簡介

　　延時相移校準接線如圖4 所示，輸出負載根據說明書選取電阻值或者空載。當輸入超出相位計輸入限值時，可采用分壓器變換至相位計輸入范圍。按照6.2.2.1選擇校準點，設置信號源的電壓輸出，讀取相位計示值作為變送器的延時相移。

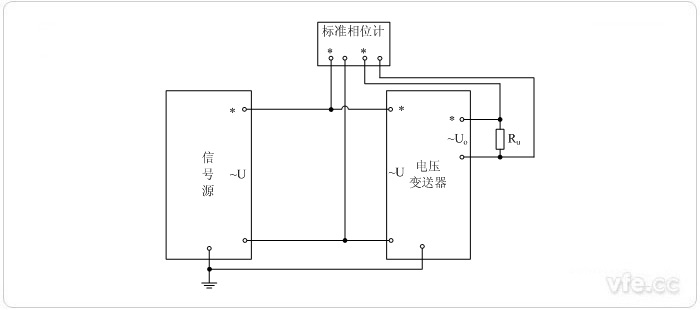

圖13 交流電壓輸出型電壓變送器相位誤差校準接線圖

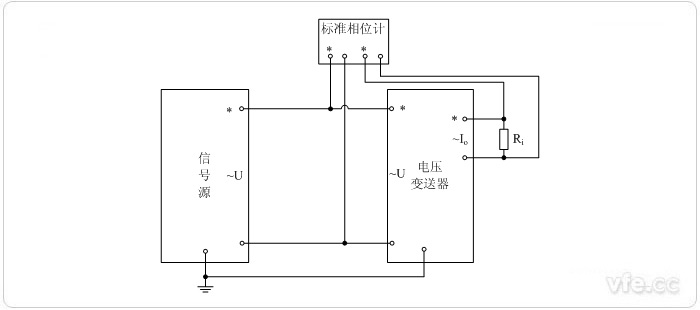

圖14 交流電流輸出型電壓變送器相位誤差校準接線圖

圖15 交流電壓輸出型電壓變送器(相位計采用分壓器輸入)相位誤差校準接線圖

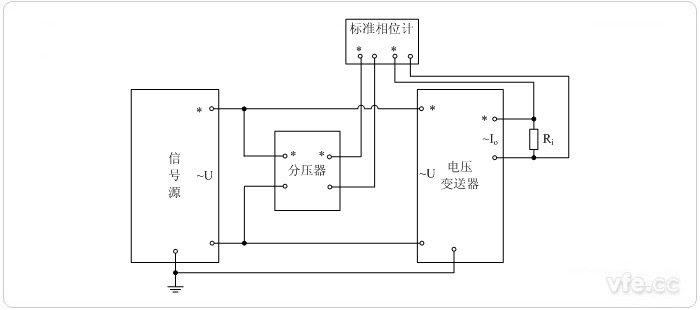

圖16 交流電流輸出型電壓變送器(相位計采用分壓器輸入)相位誤差校準接線圖

　　本文根據最新頒布的《JJF 1559-2016變頻電量分析儀校準規范》詳細介紹了變頻電壓變送器校準方法，《JJF 1559-2016變頻電量分析儀校準規范》是目前為止，唯一對變頻電量校準方法做出詳細規范的國家標準，對變頻電量校準的做出了嚴格的規范。

---
