根據《JJF 1559-2016變頻電量分析儀校準規范》對變頻電量分析儀相位校準方法的規范，相位的校準方法包括標準源法和標準表法，實際使用時，可以根據情況選擇合適的方法進行實驗。實際實驗時可以根據實際情況選擇合適校準方法進行。

一變頻電量分析儀相位校準點的選擇

　　分析儀相位校準在分析儀電壓、電流最小量程上限或者根據用戶需求量程進行。電壓、電流信號頻率在分析儀的工作頻率范圍內均勻選取不少5個頻率點；電壓和電流的相位差在0°、60°、90°、180°、240°、270°中選擇不少于3個點，或者按照用戶需求選擇。

二變頻電量分析儀相位校準標準源法

　　校準接線如圖1所示(三相三線、三相四線分析儀相位校準參照單相相位校準進行)。

　　按校準點設置標準源的電壓、電流、頻率和相位輸出，待穩定后讀取標準源輸出相位差φS和被校分析儀相位差示值φX，則被校分析儀的相位誤差按式(1)計算。

　　Δφ=φX-φS                (1)

　　式中：

　　Δφ ——相位示值誤差，°；

　　φX ——分析儀相位顯示值，°；

　　φS ——相位標準值，°。

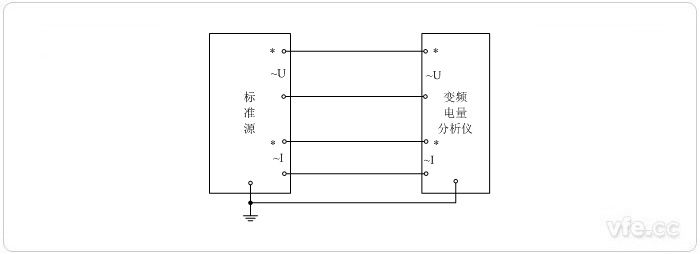

圖1 標準源法單相相位校準接線圖

三變頻電量分析儀相位校準標準表法

　　校準接線如圖2.1、圖2.2、圖2.3所示，利用分流器將電流轉換為電壓進行相位測量(三相四線分析儀相位校準參照單相相位校準進行)。當電壓超出相位計量程時，采用分壓器將電壓分壓后進行相位測量。

　　按校準點設置信號源的電壓、電流、頻率和相位輸出，待穩定后讀取相位計示值φS和被校分析儀相位示值φX，則被校分析儀的相位基本誤差按式(1)計算。

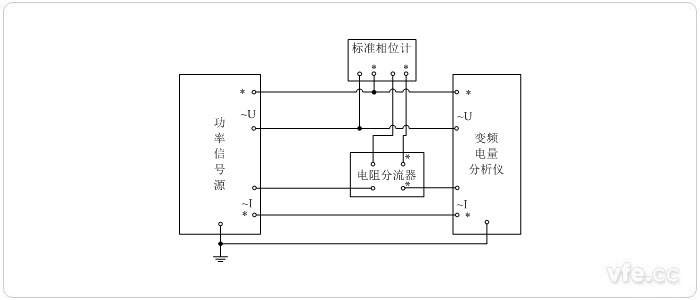

圖2.1 標準表法相位校準接線圖(相位計直接測量單相相位)

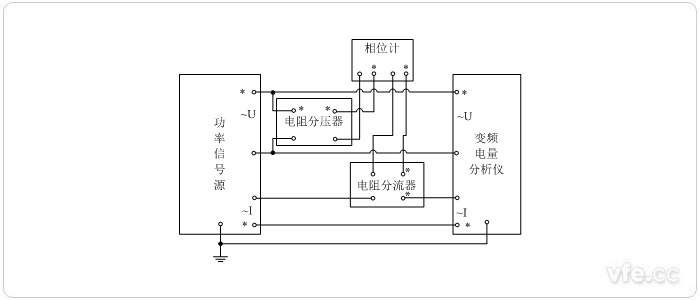

圖2.2 標準表法相位校準接線圖(用電阻分壓器、電阻分流器變換測量單相相位)

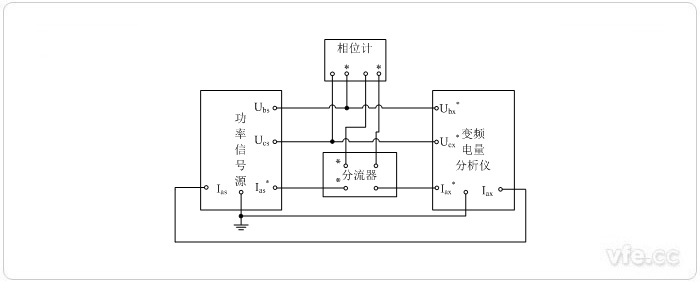

圖2.3 標準表法相位校準接線圖(相位計直接測量三相三線相位)

　　《JJF 1559-2016變頻電量分析儀校準規范》規范的相位校準標準源法和相位校準標準表法對標準器的要求不同，標準源法輸出的符合計量需求的標準信號，而標準表法則利用分流器后分壓器處理后利用標準表進行測量，實際使用時需根據實際情況采用合適的方法進行。

---
