DT數字變送器測量霍爾傳感器的選型及接線方式
- 瀏覽次數：13909次
- 發布時間：2014/7/24 14:44:20
- 作者：hb_yinhe
霍爾傳感器品種繁多，其輸出信號也沒有統一的標準，既有電壓型，也有電流型，還有脈沖型，DT數字變送器應用在霍爾傳感器測量時，要注意選擇相應的型號以及選擇相應的接線方式。
一霍爾傳感器輸出信號簡介
霍爾傳感器分為線性型霍爾傳感器和開關型霍爾傳感器兩種。
1、開關型霍爾傳感器由穩壓器、霍爾元件、差分放大器，斯密特觸發器和輸出級組成，它輸出數字量。
2、線性型霍爾傳感器輸出為與輸入量成比例的模擬電壓信號。
線性型霍爾傳感器的典型應用包括霍爾電壓傳感器和霍爾電流傳感器。霍爾電壓傳感器輸出可能是電壓信號也可能是電流信號，同樣，霍爾電流傳感器輸出可能是電流信號也可能是電壓信號。霍爾電壓傳感器及電流傳感器又可分為開環式和閉環式兩種。一般而言，開環式霍爾電壓傳感器及開環式霍爾電流傳感器輸出為電壓信號，閉環式霍爾電壓傳感器及閉環式霍爾電流傳感器輸出為電流信號。輸出電壓信號一般為±10V或±5V，輸出電流信號一般為±50mA、±100mA、±200mA、±400mA、±500mA或更大。
二典型的DT數字變送器與霍爾電壓/電流傳感器接線圖
以輸出為±500mA的霍爾電流傳感器和輸出為±10V的霍爾電壓傳感器為例，根據信號量程，DT數字變送器選擇DT233。

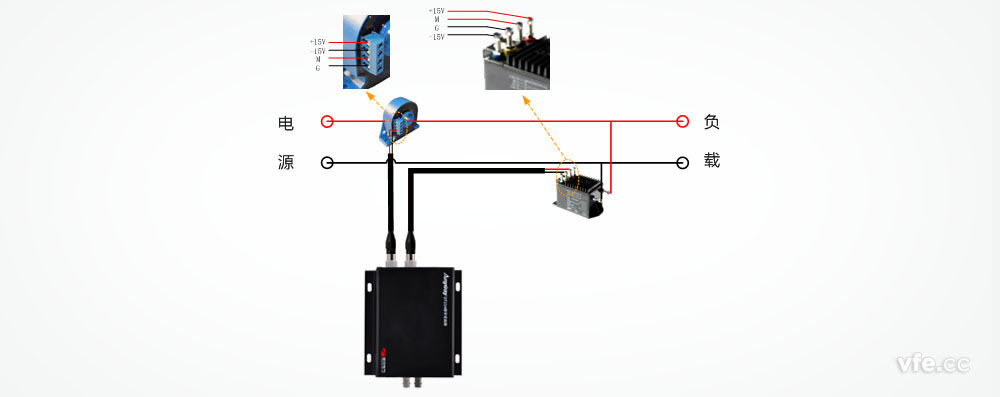

DT233數字變送器與霍爾傳感器接線圖
三DT數字變送器用于霍爾傳感器測量的優勢
1、超強的EMC性能：采用光纖傳輸，DT數字變送器可有效避免傳輸過程的損耗和干擾，可滿足各種復雜電磁環境下的高精度測量需要。
2、滿量程內無縫量程換擋：DT數字變送器在其內部設置了8個檔位，每個檔位只測量在本檔位量程的50%~100%范圍內信號，實現了在0.5%~100%額定輸入的范圍內的高準確度測量。由于采用無縫量程轉換技術，檔位切換時，數據不丟失，可滿足各種寬范圍內的動態測量需要。
需要說明的是，DT數字變送器提供10種可選擇的標準型號以及七種可定制的型號，除此之外還可以根據需要定制特殊的量程，盡可能的滿足現場高精度寬范圍的測量。
