DT122數字變送器與電壓互感器接線圖
- 瀏覽次數：9693次
- 發布時間：2014/7/21 9:14:14
- 作者：hb_yinhe
DT122數字變送器是一個雙通道的電壓測量單元，一個DT122數字變送器同時可以測量兩路電壓信號，所以與電壓互感器接線圖可以是兩個單相，也可以根據基爾霍夫電壓定律用于三相電壓測量。
一、DT122數字變送器技術指標
DT122A/B 雙通道電壓測量
帶寬：100kHz
采樣頻率：250kHz
準確度：A級0.05% /B級 0.1%rd
電壓量程：0.5V～128V
頻率范圍：DC，0.1Hz~1500Hz
二、DT122數字變送器與電壓互感器接線圖

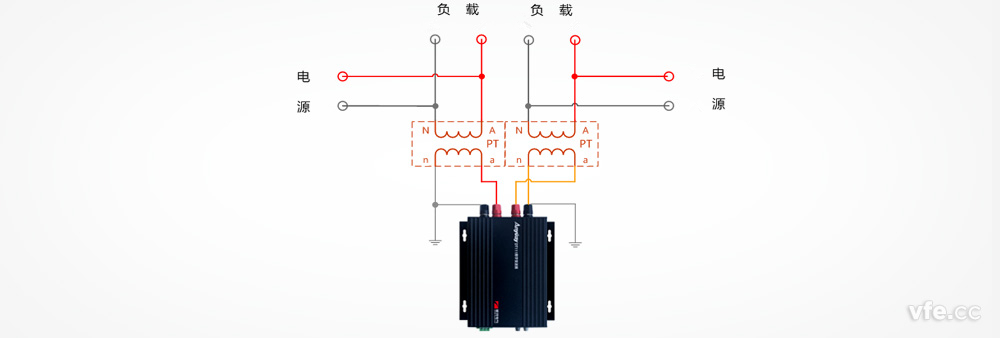

1、DT122數字變送器于兩個單相電壓互感器接線圖
兩個單相電壓互感器接線圖

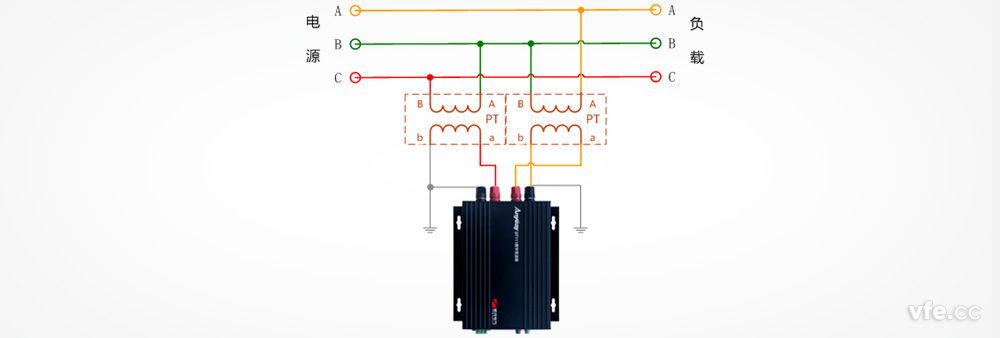

2、DT122數字變送器與兩個單相電壓互感器測量三相電壓接線圖
兩個單相電壓感器測量三相電壓接線圖
DT數字變送器是一款基于光纖傳輸的前端數字化模塊，可以安裝在電壓互感器附近，測量信息通過光纖傳輸至二次儀表，縮短了互感器的二次負荷連線，有效減小了二次負荷對互感器測量準確度的影響，并且由于基于光纖傳輸，可以有效避免傳輸過程中的干擾。
