DMC300分布式測控系統通電檢查方法與規范
- 瀏覽次數：7320次
- 發布時間：2014/2/17 11:39:07
- 作者：hb_yinhe
DMC300分布式測控系統是一種功能強大的的基于現場光纖總線技術、前端數字化技術的集散式測控系統，集成了非電量（溫濕度、轉速、模擬量）測量、電量（單相交流、三相交流、直流）測量、I/O測控等等，由于系統龐大，測量種類繁多，很多用戶在使用時出現了很多不必要的錯誤，導致測量不準確，DMC300分布式測試系統通電檢查方法與規范是為了指導用戶減少不必要的錯誤，更好的使用DMC300分布式測試系統，發揮它的最大功能。
一、DMC300分布式測控系統安裝檢查
1、模塊采用就近安裝原則，盡量縮短信號連接線的長度，檢查模塊安裝是否牢固安全，避免由于震動導致模塊松動或者掉落；
2、電量模塊的必須安裝在絕緣板上，否則會引起測量的不準確深圳損耗模塊；
3、檢查信號線是否連接正確，信號線是否使用的是屏蔽線，信號線的屏蔽層是否嚴格接地；
二、DMC300分布式測控系統信號檢查
1、上控制電檢查主站和模塊信號燈是否正常，每個模塊都有紅色電源指示燈和綠色的信號通訊燈，電源指示燈為常亮，通訊指示燈為有節奏的閃爍，如果不正常檢查線路是否連接正確。
2、將分布式通過主站進入上位機，可以使用串口調試工具或者銀河電氣的分布式軟件檢查每個模塊是否通訊正常，檢查上位機軟件參數設置是否正確。如果有子站檢測不到，應確定子站ID是否有重疊、通訊線路是否正常、子站是否已通上電、子站是否損壞；
三、DMC300分布式測控系統信號確認
1、溫度模塊可以用標準電阻測試每一路溫度的精度的一致性；
2、轉速模塊要先確認所測物為什么信號（傳感器信號、扭矩儀信號等），然后確定模塊所需配置；
3、模擬量測量模塊檢查信號端與公共端連接是否正確；
3、其他模塊根據現場條件，確定信號的正確性；

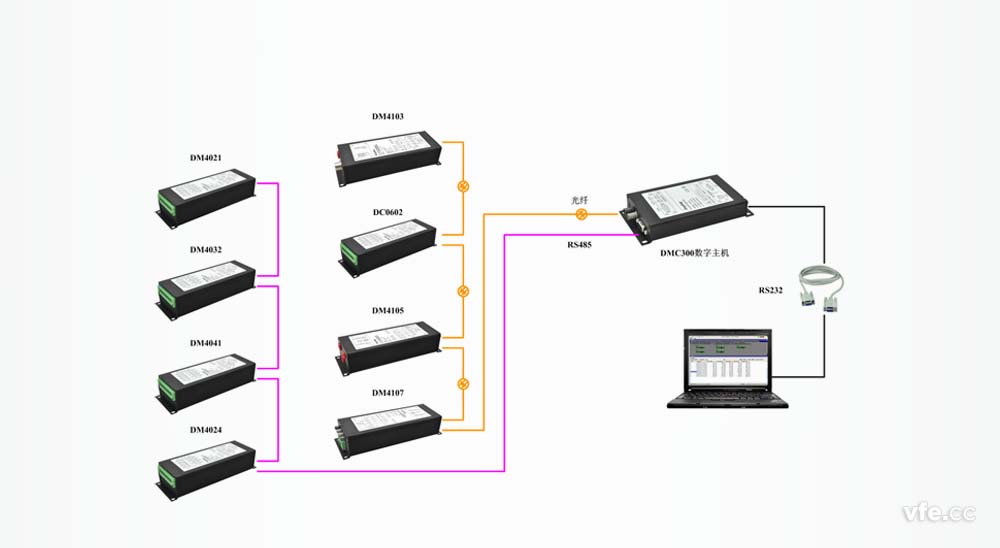

DMC300分布式測控系統
DMC300分布式測控系統在現場可以靈活的安裝使用，也適用于各種各樣的測量場合，正確的使用DMC300分布式測控系統，可以測試系統的安裝使用過程變得精簡，并且?guī)頊蚀_的試驗數據，也希望用戶嚴格按照DMC300分布式測控系統通電檢查方法與規范操作和使用。
