一變頻電機試驗臺概述

　　變頻電機試驗一般需要采用變頻器供電，由于變頻器輸出頻率具有較寬的變化范圍，且輸出的PWM波含有豐富的諧波，傳統的互感器及功率計已經不能滿足試驗的測量需要，應該采用變頻功率分析儀及變頻功率變送器等。

二變頻電量特點

　　變頻電量是指用于傳輸功率的，并且滿足下述條件之一的交流電量。

1、信號頻譜僅包含一種頻率成分，而頻率不局限于工頻的交流電信號

2、信號頻譜包含兩種或更多的被關注的頻率成分的電信號

　　變頻電量包括電壓、電流以及電壓電流引出的有功功率、無功功率、視在功率、有功電能、無功電能等。

　　其主要特征包括：

1、幅值變化范圍大，可以從幾伏變化到幾萬伏，從幾安變化到幾千安

2、基波頻率變化范圍寬，基波頻率可以從0.1Hz甚至更低變化到400Hz甚至更高

3、相位變化范圍寬，功率因數可以在-1~1間任意變化

4、往往是非正弦、高畸變，諧波含量豐富

　　由于變頻電量的特殊性，因此變頻電機試驗臺所需的電量參數也不能采用普通的互感器來進行測量。根據國標要求，電參數測量應采用寬頻數字式測量儀，電壓測定量為基波有效值，電流測定量為全有效值電流，功率測定量為全有效值功率。

三4x800kW變頻電機試驗臺

1、試驗臺配置

　　4x800kW變頻電機試驗臺可以兼容380V、1140V、3300V、6600V、10kV電壓等級的變頻電機試驗，單機試驗最大容量達3.2MW，對拖試驗最大容量達1.6MW。且通過并聯開關的并聯與解并操作，系統可在如下七種模式下運行：模式一：兩兩對拖；模式二：一倍單機；模式三：一倍疊頻；模式四：兩倍對拖；模式五：兩倍單機；模式六：兩倍疊頻；模式七：四倍單機；該系統可以適用于多種電壓等級的變頻電機試驗，用戶可以根據不同的電機試驗需求，自由組合配置，系統兼容性非常強，為用戶節省了大量的投入資金及試驗場地。

2、電量測量

　　試驗臺共有4個高壓三相主電量測點SP1、SP3、SP5、SP7及4個低壓三相主電量測點SP2、SP4、SP6、SP8，主電量測試采用SP系列變頻功率傳感器及WP4000變頻功率分析儀，試驗臺及開關量測控采用PLC系統。

四系統原理圖

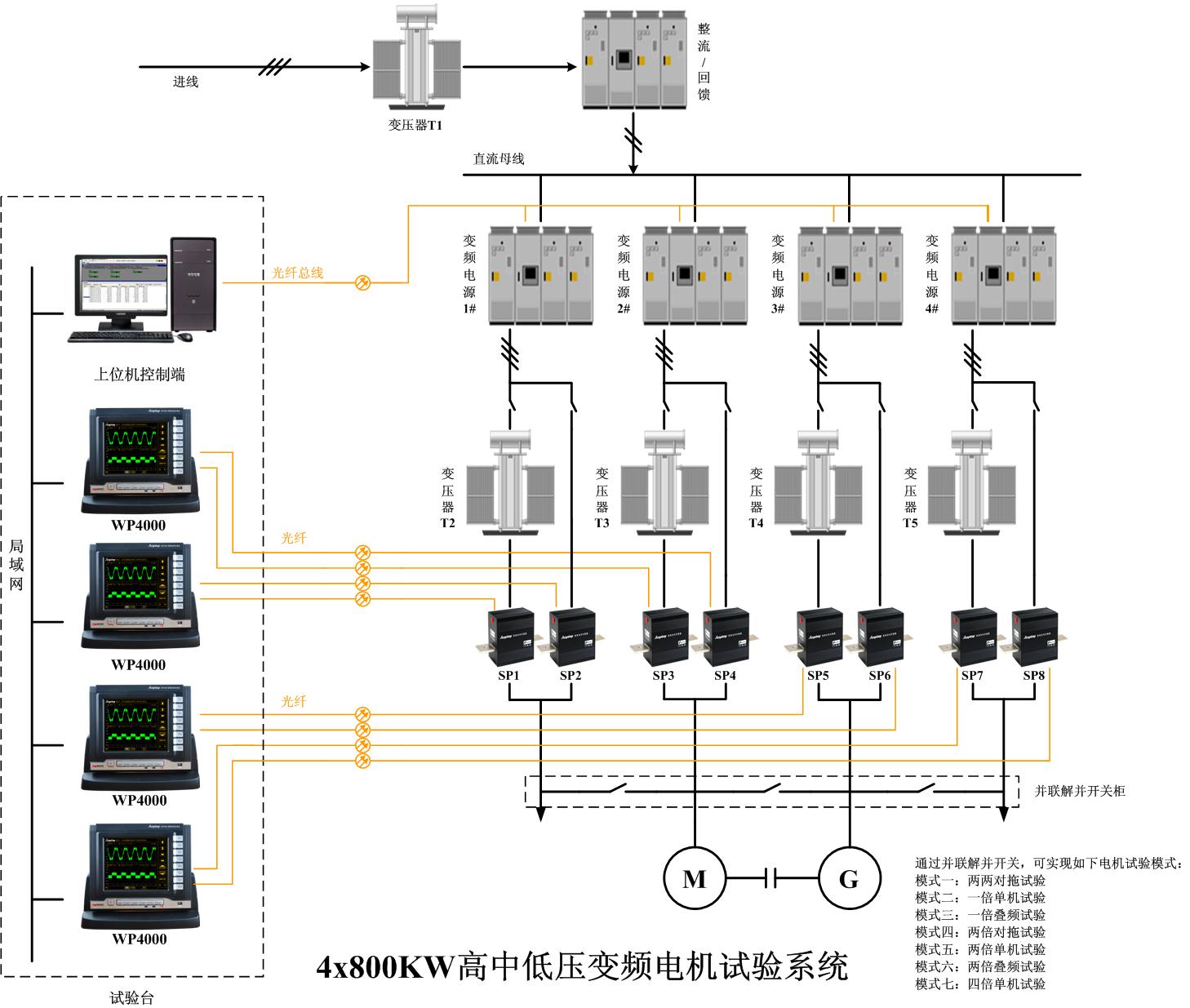

　　WP4000變頻功率分析儀應用于4x800kW變頻電機試驗臺的原理示意圖如下所示：

WP4000變頻功率分析儀應用于4X800kW變頻電機試驗臺系統



---
