一、熒光燈工作原理

　　熒光燈管內充有微量的惰性氣體（如：氬）和稀薄的汞蒸氣，熒光燈管在電場的作用下放電，惰性氣體會發生化學反應，從激發變換到被激發的狀態輻射出紫外線，這些紫外線會通過載波管內壁的熒光粉吸收，然后轉化成我們可見的光。所以我們稱之為熒光燈。

二、熒光燈測試原理

　　熒光燈的主要測量參數有：輸入側的啟動參數，輸出的啟動參數，穩態參數和預熱能量測試參數。由于目前大部分的熒光燈采用的是高頻發生器來激發電子，所以在電路含有豐富的諧波，所以對測量設備的要求也比較高。

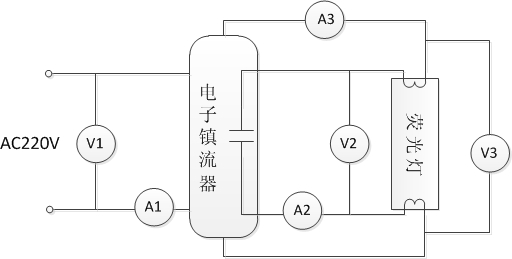

熒光燈測試原理圖

三、WP4000變頻功率分析儀用于熒光燈測試

　　WP4000變頻功率分析儀采用前端數字化技術，由數字量輸出的變頻電量變送器和數字量輸入的二次儀表構成，兩者通過光纖連接。完全避免了復雜電磁環境下傳輸環節的衰減和干擾。每臺WP4000變頻功率分析儀可配置1~6個功率單元（變頻電量變送器），并可以實現所有功率單元的完全同步。可實現最小1mV電壓、100uA電流及功率等參量的直接測量及100次諧波分析，并且測量電壓電流精度可達到0.2%，完全滿足熒光燈的對測量精度和諧波的測試要求。

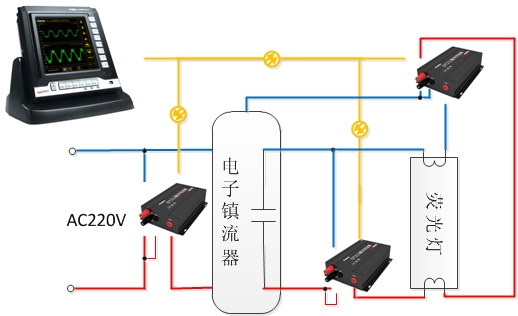

WP4000變頻功率分析儀用于熒光燈測試原理圖

四、WP4000變頻功率分析儀用于熒光燈測試的測量參數

　　1、輸入特性：可測量電壓真有效值、電壓峰值、電壓波峰比、電流真有效值、電流峰值、電流波峰比、有功功率、視在功率、功率因數、供電頻率，電壓電流的實時波形。

　　2、諧波分析：可測量電壓電流0~99次諧波。

　　3、輸入啟動分析：測量高頻發生器啟動時輸入端電壓、沖擊電流的變化曲線及最大值。

　　4、輸出啟動特性：測量高頻發生器啟動后0～5秒內燈電壓、燈電流、導入陰極電流和燈絲電流真有效值的變化曲線及此間的最大值。

　　5、輸出穩態特性：測量高頻發生器輸出端穩態的燈電壓有效值、燈電流有效值、導入陰極電流有效值和燈絲電流有效值、峰值、波峰比；燈電壓、燈電流、導入陰極電流、燈絲電流的波形；燈管功率。

　　6、預熱能量測試：測量高頻發生器啟動后0～5秒內燈絲電壓真有效值、燈絲電流真有效值、燈絲功率及以上參數此間的變化曲線、峰值最大值,燈絲預熱啟動時間和預熱能量。

---
