一蘭州蘭泵有限公司高低壓變頻水泵測試系統簡介

　　蘭州蘭泵有限公司(原蘭州水泵總廠)，是集設計、生產、銷售為一體的泵專業生產制造商，是蘭州市國資委下屬的國有控股企業。始建于1958年，是國內泵行業重點骨干企業，西北地區能提供大流量、高揚程、多泥砂離心泵及重型石油化工流程泵的專業廠家，獲得2017年國家級“高新技術企業”認定。

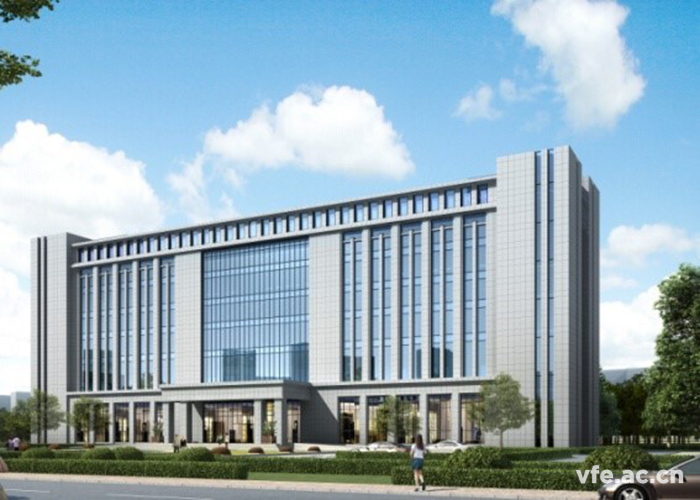

　　本套高低壓變頻水泵測試系統主要應用于蘭州新區新廠房試驗中心，試驗中心包含10kV高壓試驗臺位，380V低壓試驗臺位，可以有效滿足高低壓水泵研發及性能檢測。

二高低壓變頻水泵測試系統

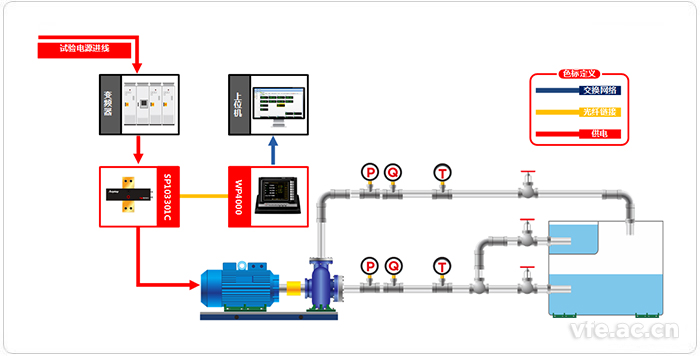

圖示：低壓水泵變頻功率測試系統應用拓撲圖

　　如低壓水泵變頻功率測試系統應用拓撲圖所示，選用湖南銀河電氣有限公司開發的WP4000變頻功率測試系統，主要由WP4000變頻功率分析儀、SP381501C變頻功率傳感器組成。

圖示：高壓水泵變頻功率測試系統應用拓撲圖

　　如高壓水泵變頻功率測試系統應用拓撲圖所示，選用湖南銀河電氣有限公司開發的WP4000變頻功率測試系統，主要由WP4000變頻功率分析儀、SP103301C變頻功率傳感器組成。

　　SP381501C可有效滿足380V、500A范圍內低壓水泵電參數測試需求。

　　SP103301C可有效滿足10000V、300A范圍內高壓水泵電參數測試需求。

　　SP變頻功率傳感器通過數字光纖信號連接至WP4000變頻功率分析儀，分析儀對測試數據進行分析處理，獲取電壓、電流、頻率、功率等參數;同時，WP4000開放數據端口，通過以太網LAN口可以將測試數據共享至試驗上位機。

三高低壓變頻水泵測試系統設備配置表

測點	設備名稱	型號	數量	備注
低壓水泵輸入	變頻功率傳感器	SP381501C	3
	變頻功率分析儀	WP4000	1
高壓水泵輸入	變頻功率傳感器	SP103301C	3
	變頻功率分析儀	WP4000	1

---
