隨心所欲配置高精度功率計

瀏覽次數：8073次
發布時間：2013/12/31 8:58:14
作者：hb_yinhe

　　市場上的高精度功率計種類非常多，我們往往會根據自己的需要選擇合適的高精度功率計，但是有時候我們也會在購買高精度功率計之前對需求考慮得并不是特別周全，往往會出現通訊接口不配套、上位機軟件操作不方便、傳輸環節不可控因素太多等等，造成選擇的高精度功率計有很多欠缺。或許你可以自己隨心所欲配置一款屬于自己的高精度功率計。

　　配置高精度功率計功率測量單元可以選擇DM電量子站，也可以選擇DT數字變送器，兩者均采用基于光纖的前端數字化技術，但是在測量上有很大區別。DM電量子站主要應用于5～400Hz的正弦波信號的測量，而DT數字變送器適用于帶寬100kHz以內的變頻電參量高精度測量。

一由DM電量子站配置的高精度功率計

　　由DM電量子站測量前端的電壓電流模擬信號，電量測量子站將測量的模擬信號經過測量以及光電轉換成光纖數字信號，再經過光纖通訊至上位機，在上位機接口處由光纖轉換器轉換成RS232信號或者其他串口信號進入上位機進行數據分析和處理。可以根據需要自己定制需要的上位機。

由DM電量子站配置的高精度功率計

二由DT數字變送器配置的高精度功率計

　　DT數字變送器采集前端模擬信號，并將采集的模擬信號轉化數字信號，經過光纖傳送至DH2000數字主機，DH2000數字主機將采集的數據經過處理后通過USB上傳至上位機，用戶可以根據自己需要定制所需要的上位機功能和界面，方便自己操作和使用。

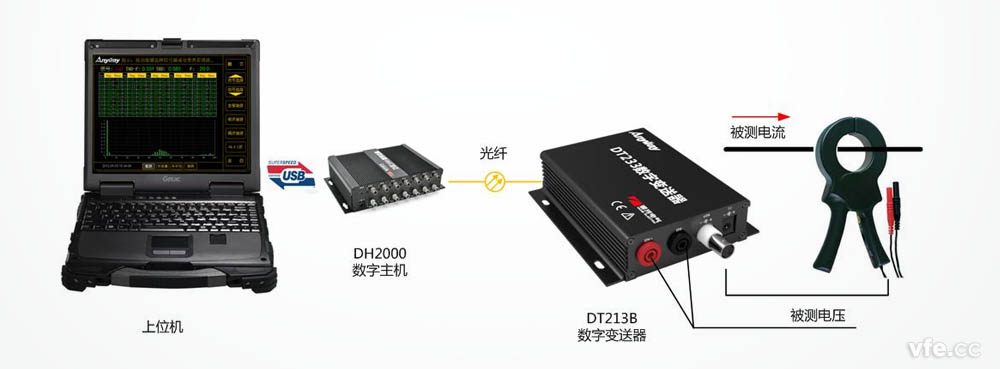

DT數字變送器配置的高精度功率計

　　這兩款高精度功率計雖然本質都是實現功率的測量，但是由于DT數字變送器的功能比DM電量子站得功能強大的多，除了可以實現電壓、電流、功率等的基本電參量測量，還可以實時波形顯示、諧波分析等數據的測量，DT數字變送器的功能是小量程版的SP變頻功率傳感器。所以在使用時可以根據需要配置。
