一、傳統水泵扭矩儀概述

二、傳統水泵扭矩儀簡介

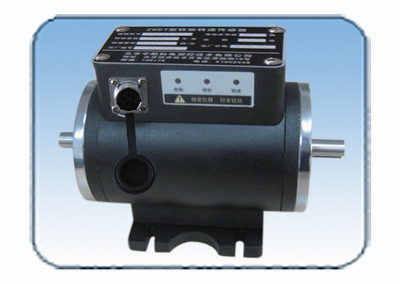

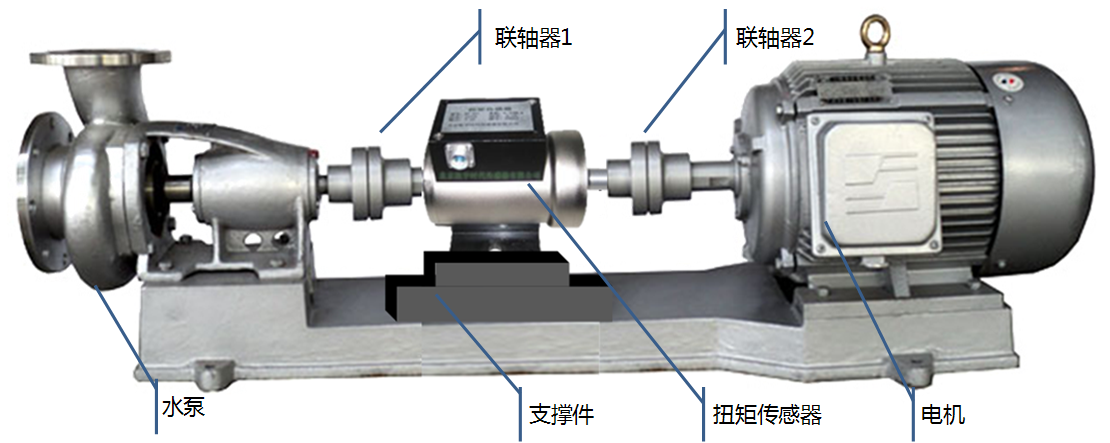

　　扭矩傳感器的輸出通常為脈沖信號，輸出采用屏蔽電纜至連接二次儀表（扭矩儀）。

三、免安裝電子式水泵扭矩儀的原理及構成

　　免安裝電子式水泵扭矩儀是是指免機械聯接，而電氣連接采用了與電能表極其相似的非常簡單的方式。

　　免安裝電子式水泵扭矩儀的測試原理依據是能量守恒定理。即：

　　電機的輸入電能=電機輸出機械能+電能與機械能轉變過程中產生的損耗能量。

　　電能與機械能的轉變由水泵電機實現，其轉變過程中的損耗包括：鐵耗、機械耗、定子銅耗、轉子銅耗和雜散損耗。

　　免安裝電子式水泵扭矩儀正是通過測量水泵電機運行過程中的電參量及溫度、轉速等參量，計算出電機運行過程中產生的各種損耗，進而得出電機的輸出機械功率，也就是水泵的輸入機械功率——水泵軸功率。

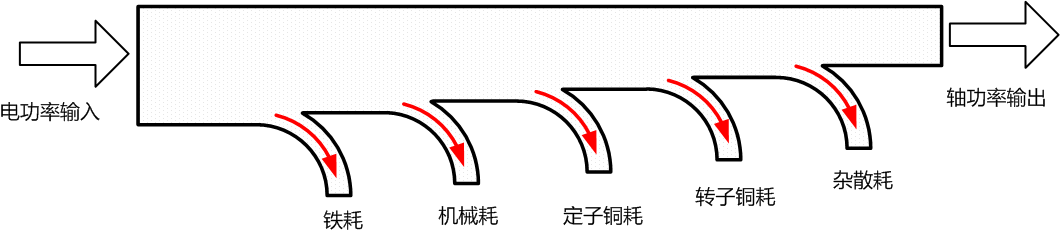

　　圖3為水泵電機在實現電功率至軸功率的轉變過程中，其能量流失損耗示意圖。

圖3 水泵電機軸功率輸出過程中能量損耗示意圖

　　免安裝電子式扭矩儀由電參數測試單元、轉速測試單元、溫度測試單元、顯示儀表等構成。顯示儀表包括專家數據庫、運算單元及人機界面等。

　　免安裝電子式水泵扭矩儀電參數測試單元用于測量電機的輸入功率，鐵損耗相關的電壓、頻率、諧波等參數，定子銅損相關的電流參數。

　　免安裝電子式水泵扭矩儀轉速測試單元用于測試轉速，轉速和鐵損、定子銅損等是轉子銅損的重要參數。

　　免安裝電子式水泵扭矩儀溫度測試單元用于測試定轉子繞組的溫度，用于補償由于溫度變化引起的定轉子銅損等相關參數。

　　免安裝電子式水泵扭矩儀運算單元完成上述損耗計算，結合輸入電功率計算出軸功率，再根據轉速計算出水泵扭矩。

　　專家數據庫保存各種型號電機的特性參數，若能人工輸入水泵電機的出廠試驗相關參數，將可有效提高免安裝電子式水泵扭矩儀的測量精度。

　　免安裝電子式水泵扭矩儀人機界面顯示水泵電機電功率和水泵軸功率等參數。

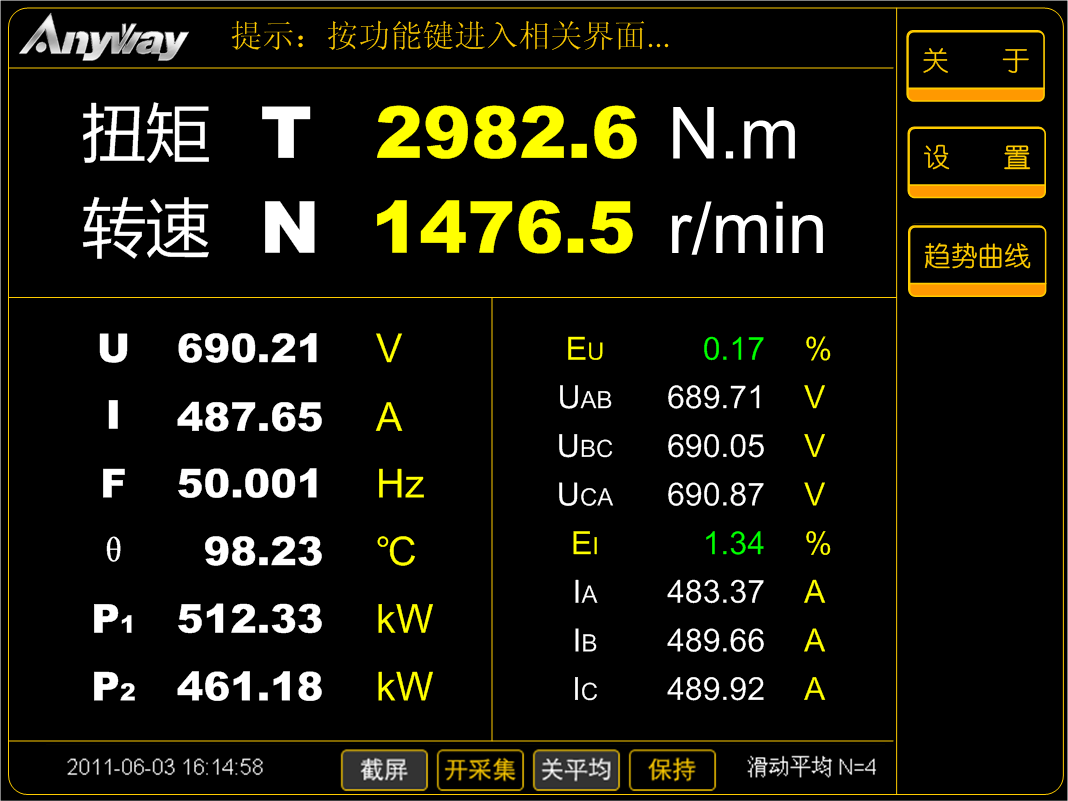

圖4 免安裝電子式水泵扭矩儀人機界面

四、免安裝電子式水泵扭矩儀的應用

　　在潛水泵、立式泵等水泵綜合試驗場合中，或其它不能或不方便安裝傳統扭矩儀的場合中，免安裝電子式水泵扭矩儀是水泵軸功率測量的不二選擇。

　　由于免安裝電子式水泵扭矩儀安裝方便，成本較低，非常適合于大功率風機、水泵等電機系統運行能效監視。

　　節能相關法規指出，100kW以上的用電設備，必須在其供電端口處安裝電能表，監視用電情況。免安裝水泵扭矩儀的電氣連接方式與電能表非常相似，水泵電機的供電端口免安裝水泵扭矩儀除了可以測量水泵軸功率，還可同時測量水泵電機的輸入功率，并直接給出水泵電機的實時運行效率。

　　免安裝電子式水泵扭矩儀還可為風機、水泵等電機系統節能研究提供可靠的數據支撐。

---
