傳統的模擬式電壓表根據工作原理一般分為磁電式儀表、整流式儀表、電磁式儀表、電動式儀表等四類。

一磁電式模擬電壓表

　　磁電式儀表是由通電線圈在磁場(永久磁鐵產生)中受到電磁力而發生偏轉來指示被測電流的大小。該儀表可動線圈的旋轉角與流過線圈的電流成正比，即

　　其中，為指針偏轉角度； 為電流靈敏度； 為流過線圈的電流。由于磁電式儀表的偏轉部分是線圈，故測量電壓時，不能像電磁式儀表那樣大量增加線圈的匝數，而必須依靠串聯一個阻值很大的附加電阻來減小取用電流。磁電式儀表不能用來測量交流電，只有配上整流器組成整流式儀表后，才能用于交流測量。

二整流式模擬電壓表

　　整流式儀表是把交變電壓經整流后再通入磁電式儀表，是用磁電式儀表測量交流電的一種方式。整流式儀表電路如圖1所示。該儀表指針的偏轉角與被測量的電流平均值成正比，即：

　　其中，為指針偏轉角度； 為常數； 為流過線圈電流的平均值。

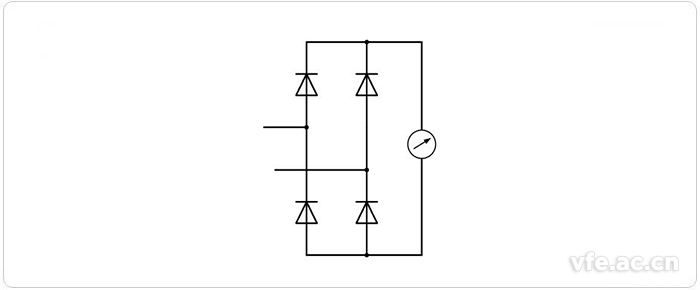

圖1整流式儀表電路

　　測量正弦量時，由于正弦量的波形因數為常數，故儀表的刻度可以按比例地刻成為有效值；測量非正弦量時，就平均值而言，測量的結果是準確的，但由于非正弦量的波形因數與正弦量不同，故其指針的讀數不一定準確。

三電磁式模擬電壓表

　　電磁式儀表是測量交流電壓與交流電流時最常用的一種儀表，在工程應用中應用得比較普遍。該儀表的指針偏轉角與流過線圈電流的平方成正比，即：

　　電磁式儀表的基本測量量是電流有效值的平方，存在頻率范圍、準確度和靈敏度及抗外磁能力差等缺點。

四電動式模擬式電壓表

　　電動式儀表由兩組線圈構成：固定線圈①和偏轉線圈②。針③與偏轉線圈同軸，如圖2 a所示。當兩個線圈中分別通入電流時，兩者的磁場相互作用，使偏轉線圈受力而旋轉，偏轉角與兩線圈內電流的乘積成正比。電動式儀表的偏轉角為：

　　電動式儀表通常用來制作成功率表。一般情況下，固定線圈①為電流線圈，導線較粗，串聯在被測電路中；偏轉線圈②為電壓線圈，導線較細，經串聯附加電阻后跨接在被測電壓兩端，如圖2 b所示。

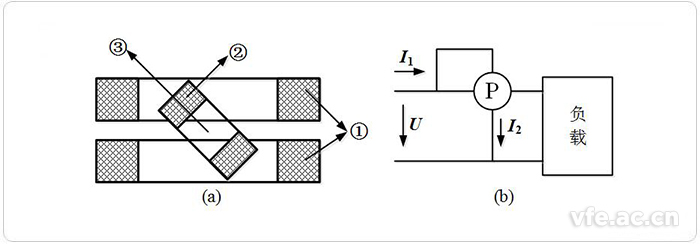

圖2 電動式儀表結構

　　(a)線圈示意圖；(b)測量功率示意圖

---
