一東莞電機有限公司EV移動測量柜簡介

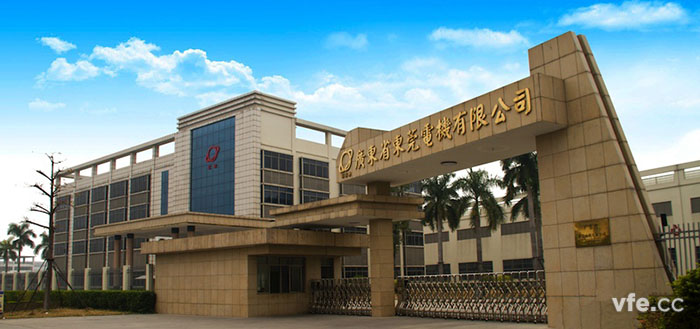

　　廣東省東莞電機有限公司前身為東莞電機廠，創建于1952年，專業生產電動機已有60多年的歷史。公司現為中國機械行業500強企業、國家級高新技術企業、廣東省民營科技企業、東莞市50強民營企業、老字號企業；公司生產的“環球牌”電動機被評為全國用戶滿意產品，并獲得廣東省優秀自主品牌、著名商標、名牌產品等榮譽。

　　本套EV移動測量柜，主要應用于電動汽車驅動總成(電機控制器、電機)電量及扭矩轉速測試分析。EV移動測量柜可以對電機控制器輸入直流參量、電機控制器輸出三相交流參量、扭矩轉速傳感器(軸輸出功率)信號采集測試，提供精確可靠的測試數據，為用戶產品質量提升及新產品研究提供技術保障。

二EV移動測量柜測試應用系統框圖

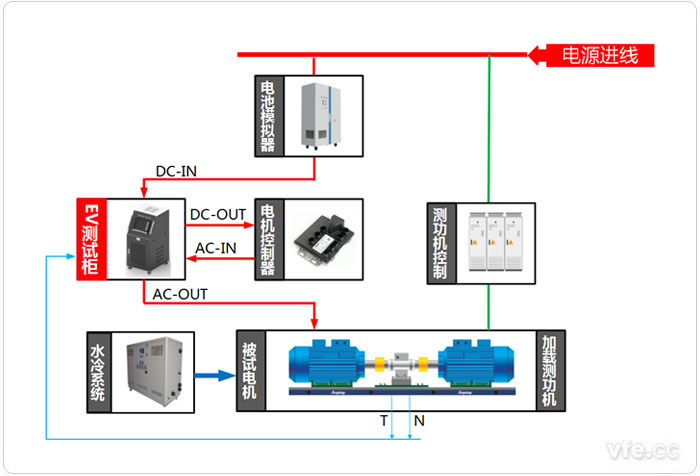

圖示：EV移動測量柜應用系統框圖

　　備注：

　　DC-IN：EV測試柜直流輸入；

　　DC-OUT：EV測試柜直流輸出；

　　AC-IN：EV測試柜三相交流輸入；

　　AC-OUT：EV測試柜三相交流輸出。.

　　EV移動測量柜應用系統框圖如上圖所示：配置有4路功率通道，滿足電機控制器1路直流輸入電參量測試，滿足電機三相交流輸入電參量測試;配置1路扭矩轉速通道，可滿足扭矩轉速傳感器信號接入測試。

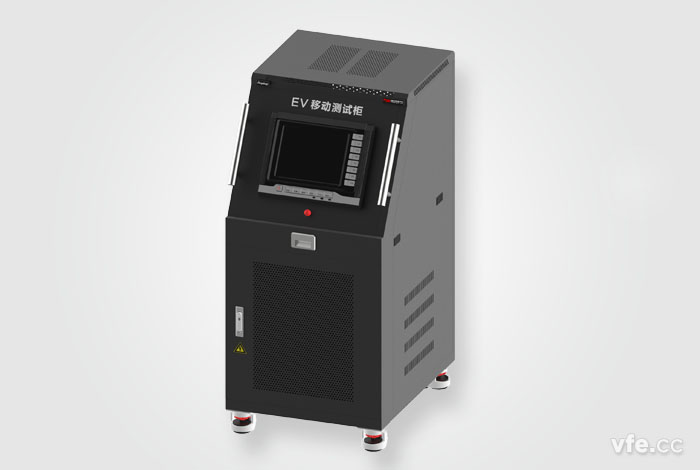

圖示：EV移動測量柜示意圖

　　本臺EV移動測量柜專為電動汽車行業設計，測試性能指標完全滿足GB/T 18488等相關標準要求。EV移動測量柜配置1臺WP4000變頻功率分析儀，分析儀主機嵌入式安裝于正面操作面板;同時，移動測量柜電流采用穿芯式電流傳感器，可選擇穿心銅牌的串入式測試方式或直接電纜穿心的測試方式，可以便捷的進行系統連接測試；為有效滿足移動化測試需要，本套測量柜采用小型化、移動化設計方式，移動萬向輪可以方便的調整至需要進行測試的設備區域。

三電動汽車驅動系統測試平臺設備配置表

測點	設備名稱	型號	數量	備注
電機控制器直流輸入及三相交流輸出	EV動力測試柜	/	1	一臺WP4000變頻功率分析儀、 四路功率通道、一個扭矩轉速變送模塊

---
