    用線電壓能計算出相電壓嗎

    • 瀏覽次數:32268次
    • 發布時間:2017/7/23 20:05:08
    • 作者:pl_yinhe

      在電力系統中,對于三相四線制的電網,三根相線中任意兩根間的電壓稱線電壓,任意一根相線與零線間的電壓稱相電壓,三相電壓的相位差為120°。根據線電壓與相電壓之間的矢量關系,線電壓是兩個相電壓的矢量和,由相電壓可以計算出線電壓,即Uab=Ua+(-Ub),Ubc=Ub+(-Uc),Uca=Uc+(-Ua)。那么已知線電壓可以用同樣的方式計算出相電壓嗎?

    線電壓與相電壓定義

      線電壓是指三相電路中A、B、C三相引出線相互之間的電壓,又稱相間電壓。星型連接的線電壓大小為相電壓的 ,三角形連接的線電壓等于相電壓。無論是采用星型接線還是三角形接線,三個線電壓分別以Uab、Ubc和Uca表示。

      相電壓是指三相發電機星型接法中,三個繞組的末端被連載一起形成公共端——中性線,和三個繞組起端相連接的輸電線形成相線,也稱火線。火線與中性線間的電壓稱為相電壓,分別以以Ua、Ub和Uc表示。

    線電壓和相電壓矢量關系圖

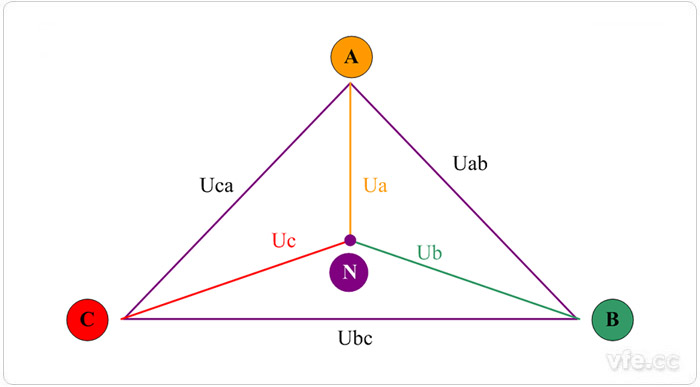

    圖1 線電壓和相電壓矢量關系圖

    線電壓的計算

      根據相電壓與線電壓的矢量關系,線電壓可以由相電壓計算出來,那么已知線電壓Uab、Ubc、Uca,能計算出三相電壓Ua、Ub、Uc嗎?

      答案是否定的,理由如下:

      Uab=Ua-Ub,Ubc=Ub-Uc,Uca=Uc-Ua,三式相加有Uab+Ubc+Uca=0,3個線電壓上只有2個量獨立,無法解出3個未知量Ua、Ub、Uc。

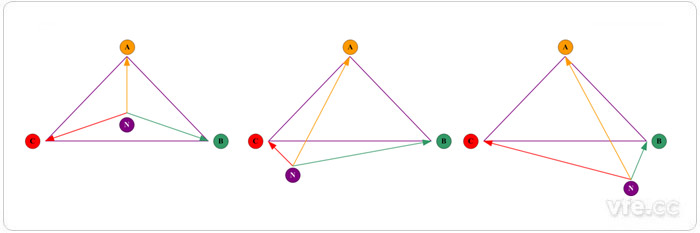

      下圖所示:對于三角形ABC,線電壓Uab、Ubc、Uca是確定的,但相電壓Ua、Ub、Uc不唯一(N為零參考點)。

    e

      顯然,無法通過線電壓求出相電壓的根源在于零參考點N不確定,若再增加一個約束條件:Ua+Ub+Uc=0(零序電壓為零),這樣,能計算出三相電壓幅值嗎?

      答案是肯定的,下面做進一步分析:

    01三角形的重心

      首先要重申三角形“重心”的概念:三角形三條邊的中線交于一點,該點為三角形的重心。

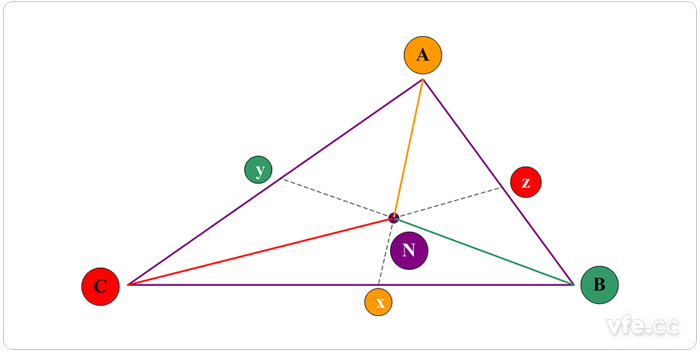

     三角形的重心

    圖2 三角形的重心

      上圖中N為重心,重心的幾個性質:

      (1) 重心到頂點的距離與重心到對邊中點的距離之比為2:1;

      (2) 重心坐標(x,y)是頂點坐標的平均數,即x=(x1+x2+x3)/3,y=(y1+y2+y3)/3;

      (3) 以重心為起點,以三角形三頂點為終點的三條向量之和等于零向量。

      性質(3)提到的三個向量之和為零,引申到三相電壓中其實就是指“零序電壓為零”。

    02電壓幅值計算

      以計算AN(A相電壓)為例:

    c

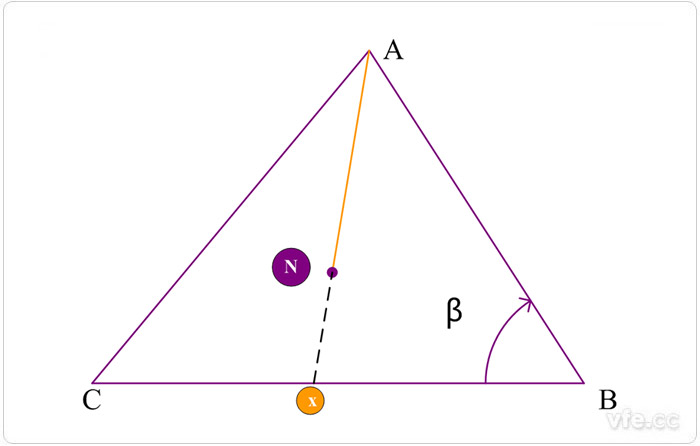

      三角形ABC和ABx共用頂點B且角度為β,根據余弦定理有:

    a

    b

      上式聯立,可解得Ax2和AN:

    c

    結論

      已知線電壓且零序電壓為零,三相電壓幅值為:

    d

    d
