一數字云溫度監控系統簡介

　　電力系統中的許多戶外元件，由于經常操作以及環境中的灰塵的影響，造成許多元件的發熱(例如高壓變電所中的隔離開關和架空線路中的連接等)，從而影響了電力系統的正常運行，給企業帶來不可估量的損失。

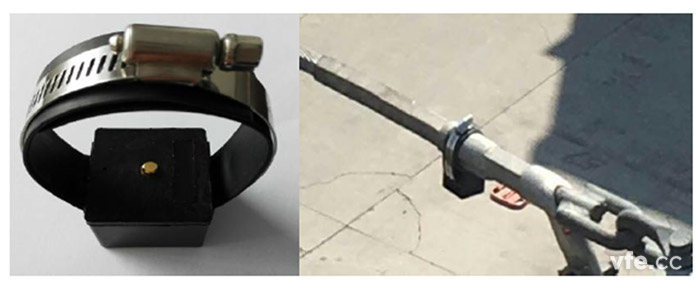

圖示：2.4G無線測溫模塊外形及安裝示意圖

　　數字式云溫度監測系統采用的是電流感應取能技術和2.4GHz頻率的傳輸技術，故其應用不受電壓等級的限制。它可以廣泛使用于0.4kV～550kV需要測溫的架空線路接續管、變壓器接線樁頭、高低壓開關柜中斷路器的梅花接頭以及電纜的接頭等各種場合。特別是對于供電企業、發電企業、冶金鋼鐵行業、水泥建材行業以及化工等行業中的額定電流較大的電力設備。

二數字云溫度監控系統組成

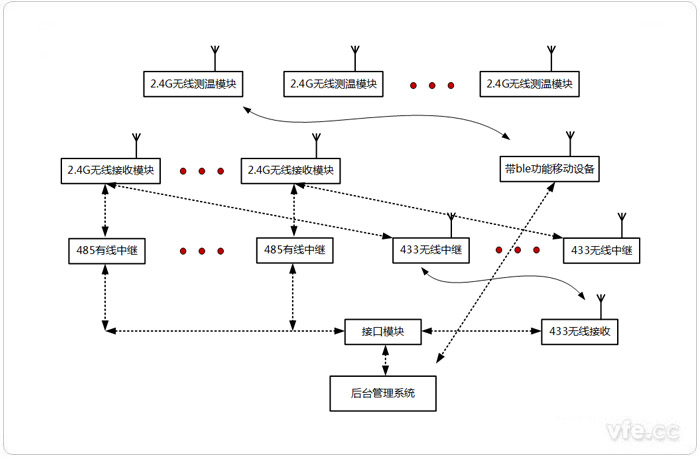

圖示：云溫度監測系統硬件組成結構圖

　　數字式云溫度監測系統硬件上主要由帶互感取電的2.4G無線通訊的接觸式測溫模塊；2.4G無線接收模塊；RS485有線中繼模塊；433兆無線中繼模塊；PAD或手機的手持接收裝置；以及直連后臺的有線和433兆無線的接口模塊組成。再配合PAD或手機的應用軟件和后臺的管理軟件組成靈活的應用系統，其中硬件系統如上圖所示。

　　數字式云溫度系統可以有多重組態形式，如上圖所示，主要系統組態如下所述：

01組態1

　　2.4G無線測溫模塊——帶ble功能移動設備——后臺管理系統

　　用PAD或手機人工現場巡檢個測溫點數據，由PAD或手機直接顯示溫度數據，同時可以將數據導入溫度數據管理系統，進而對溫度數據記錄管理。安裝簡單，使用方便。

02組態2

　　2.4G無線測溫模塊——2.4G無線接收模塊——485有線中繼——接口模塊——后臺管理系統

　　通過2.4G無線接收模塊和485有線中繼，將溫度數據通過485數據線傳入溫度監控計算機的后臺管理系統。適用于鋪設網線方便或利用現有的通信線路，傳輸距離大于1KM的場合。

03組態3

　　2.4G無線測溫模塊——2.4G無線接收模塊——433M無線中繼——433M無線接收——接口模塊——后臺管理系統

　　通過2.4G無線接收模塊和433M無線中繼，將溫度數據通過無線傳輸，再經過433M無線接收模塊將溫度數據傳入溫度監控計算機的后臺管理系統。適用于鋪設網線不方便，安裝地點和監測室之間的距離小于1KM的場合。

04組態4

　　2.4G無線測溫模塊——2.4G無線接收模塊——485有線中繼——433M無線中繼——433M無線接收——接口模塊——后臺管理系統

　　組態2和組態3相結合，可以適合于各種環境比較復雜的場合。

05組態5

　　2.4G無線測溫模塊——帶ble功能移動設備——后臺管理系統

　　2.4G無線測溫模塊——2.4G無線接收模塊——485有線中繼——接口模塊——后臺管理系統

　　2.4G無線測溫模塊——2.4G無線接收模塊——433M無線中繼——433M無線接收——接口模塊——后臺管理系統

　　2.4G無線測溫模塊——2.4G無線接收模塊——485有線中繼——433M無線中繼——433M無線接收——接口模塊——后臺管理系統

　　組態1、組態2和組態3相結合，多種并行通信線路，可以適合于架空高壓線路和500KV的變電所等場合。

三數字云溫度監控系統特點

　　◆ 數字式云溫度監測系統采用物聯網虛擬儀表架構，主要由無線測溫模塊、無線中繼模塊、友好人機界面等單元構成。

　　◆ 云溫度監測系統配置的2.4G無線測溫模塊超小體積，直接從電纜電流互感取電(最小28A互感驅動電流)，無需定期更換電池，節省人力財力。

　　◆ 測溫模塊采用采用開放的2.4GHz射頻段傳輸數據方式，具有較強的抗電磁干擾能力，徹底解決高低壓之間的隔離問題。

　　◆ 滿足應用現場便攜式手機或PAD實時查看數據，且滿足大規模集成網絡系統后臺監控需求。

　　◆ 溫度監測系統數據傳輸可選用無線中繼或有線中繼傳輸方式，適用于不同場合測試需要。

　　◆ 485有線中繼模塊

　　◆ 433M無線中繼模塊

　　◆ 友好的人機界面可滿足用戶在不同區域實時查看監測溫度數據，滿足各種應用場合溫度監測需求。

　　◆ 自定義溫度傳感器通道名稱

　　◆ 上傳或本地保存溫度數據

　　◆ 實時查看當前溫度數據

　　◆ 對各溫度點歷史數據進行查看分析。

---
