高壓介質損耗測試儀是一種數字式介質損耗因數和電容量自動測量的新型儀器，主要是利用高壓電容電橋的原理。高壓介質損耗測試儀采用內施法測量時一般使用介損儀內附高壓電源和標準容器進行試驗，下面本文主要根據高壓介質損耗測試儀通用技術條件規定介紹內附高壓電源指標及相關試驗操作。

一內附高壓電源技術指標

　　a) 介損儀內附高壓電源的額定輸出電壓要求不低于10KV；

　　b) 介損儀內附高壓電源輸出電壓示值誤差不低于±3%；

　　c) 介損儀內附高壓電源輸出電壓波形應為正弦波，波形失真度不大于5%；

　　d) 介損儀內附高壓電源輸出電壓的頻率應采用50Hz，為了抗干擾的目的，輸出電壓的頻率可以在45Hz~65Hz的范圍內選取；

　　e) 介損儀內附高壓電源容量不小于750VA。

二內附高壓電源試驗

01輸出電壓示值誤差的校準

　　介損儀內附高壓電源輸出電壓示值誤差采用直接測量法校準，標準器采用高壓分壓器(或標準電壓互感器)測量系統，高壓分壓器測量系統綜合誤差不超過產品中輸出電壓示值誤差的1/3；

　　對于固定輸出電壓的高壓電源，其每一點輸出點的示值誤差均應校準，每點重復測量三次，取其平均值作為實際值。對于輸出電壓連續可調的高壓電源，按1KV遞增選取校準點，也可根據需要增加校準點，按升壓和降壓方式分別測量兩次，取其平均值作為實際值。

02輸出電壓的波形失真度測量

　　對介損儀內附高壓電源波形失真度測量時，將失真度測量儀接于高壓分壓器(或標準電壓互感器)的二次端，在額定輸出電壓下進行測量。失真度測量儀的示值誤差應不大于10%。

03高壓電源的容量試驗

　　a) 高壓電源容量試驗時，按式1選擇負載容抗Xc：

……1

　　式中：

　　UN——內部高壓電源的額定輸出電壓；

　　SN——內部高壓電源的額定輸出容量。

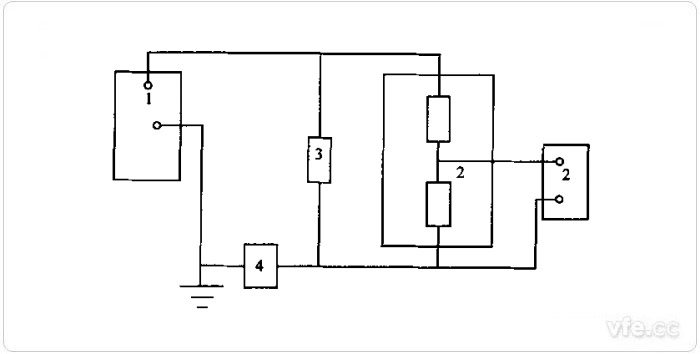

　　b) 按圖1連接測量線路。

　　1——被試介損儀；2——高壓分壓器測量系統；3——負載容抗Xc；4——交流毫安表

圖1：測容量接線圖

　　c) 選擇額定電壓，開啟電源，或者逐漸升高輸出電壓至額定值，記下高壓分壓器(或標準電壓互感器)測量系統的讀數和毫安表的讀數，按式2計算輸出容量So，測量結果應符合產品標準的規定：

……2

　　式中：

　　V——高壓分壓器(或標準電壓互感器)測量系統的測量值；

　　I——交流毫安表讀數。

---
