電容式電壓互感器

01電容式電壓互感器的額定頻率

電容式電壓互感器設計所依據的頻率。

02電磁單元

電容式電壓互感器的組成部分，接在電容分壓器的中壓端子與接地端子之間（或當使用載波耦合裝置時直接接地），用以提供二次電壓。

03中壓變壓器

一臺電壓互感器，在正常使用條件下，其二次電壓實質上正比于一次電壓。

04補償電抗器

一個電抗器，通常接在中壓端子與中壓變壓器一次繞組的高壓端子之間，或接在接地端子與中壓變壓器一次繞組的接地側端子之間，或者將其電感值并入中壓變壓器的一次和二次繞組內。

05阻尼裝置

電磁單元中的一種裝置，其用途有：
a）限制可能出現在一個或多個部件上的過電壓；
b）抑制持續的鐵磁諧振；
c）改善電容式電壓互感器暫態響應特性。

06補償電抗器的保護器件

并聯于補償電抗器兩端的一個器件，用以限制電抗器的過電壓，且有利于阻尼CVT的鐵磁諧振。

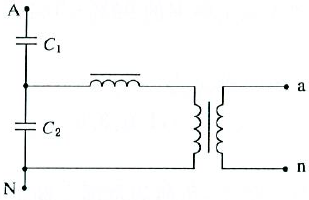

01具有一個二次繞組的單相互感器

　　表示具有一個二次繞組的單相互感器，A表示電容式電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。a表示電容式電壓互感器的二次繞組接線端子，n表示電壓互感器的一次繞組接地端子。

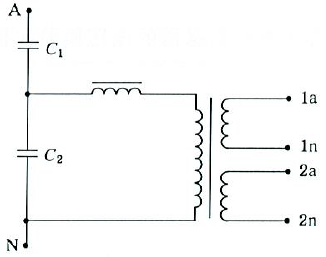

02具有兩個二次繞組的單相互感器

　　表示具有兩個二次繞組的單相互感器，A表示電容式電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。1a和2a表示電容式電壓互感器的二次繞組接線端子，1n和2n表示電壓互感器的一次繞組接地端子。

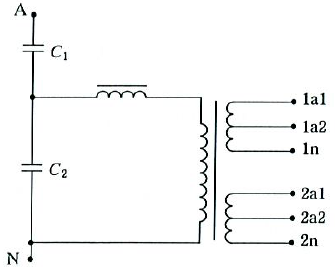

03具有兩個帶抽頭的二次繞組的單相互感器

　　表示具有兩個帶抽頭的二次繞組的單相互感器，A表示電容式電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。1a1、1a2和2a、2a2分別表示電容式電壓互感器的二次繞組接線端子，1n和2n表示電壓互感器的一次繞組接地端子。

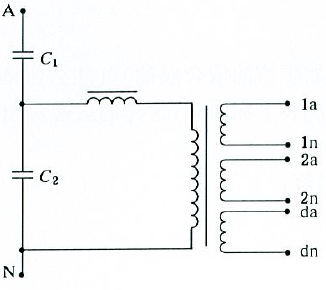

04具有一個剩余電壓繞組和兩個二次繞組的單相互感器

　　表示具有一個剩余電壓繞組和兩個二次繞組的單相互感器，A表示電容式電壓互感器的一次繞組接線端子，N表示電壓互感器的一次繞組接地端子。1a1、1a2和2a、2a2分別表示電容式電壓互感器的二次繞組接線端子，1n和2n表示電壓互感器的一次繞組接地端子。da和dn表示剩余電壓接線端子。

01測量用電容式電壓互感器

為指示儀器、積分儀表和類似裝置供電的電容式電壓互感器。

02保護用電容式電壓互感器

為繼電保護裝置供電的電容式電壓互感器。
