電橋

　　下圖所示電路就是一個由四個電阻R1、R2、R3、R4構成的電橋，電路中有一電阻為未知(R2)，在四邊形的一條對角線中接入直流電源U，另一條對角線接入檢流計G。可以通過調節橋臂上電阻的值使G中無電流通過，則電橋平衡，利用電橋平衡方程(即R2×R3=R1×R4)可得未知電阻R2=R1?R4/R3。電橋就是基于這種思想進行測量的，當四個橋臂中出現未知量時，基于該公式便可根據已知值實現對未知量的測量。

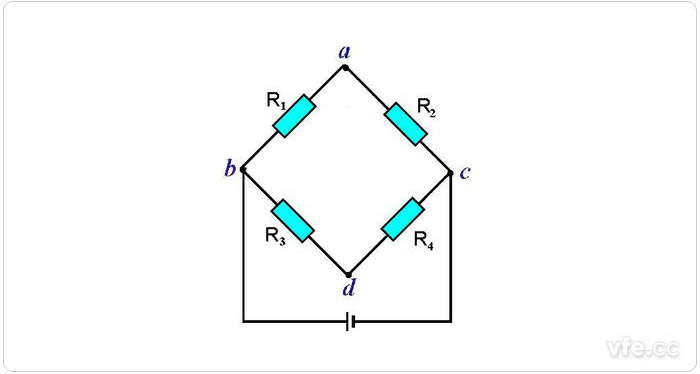

圖1示：常見電橋構成示意圖

　　常用的電橋有下列幾種：

01惠斯通電橋

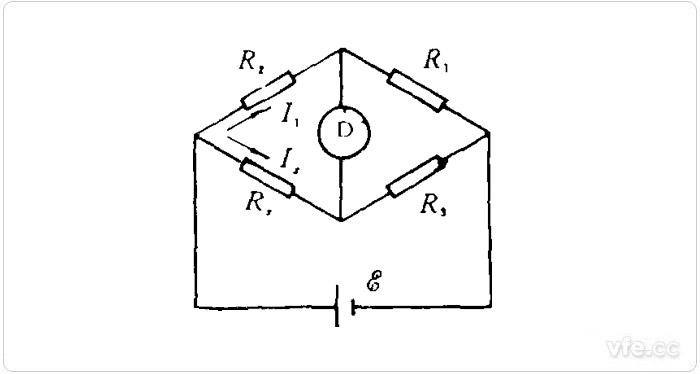

　　上圖所示電路主要由三個已知阻值電阻R1、R2、R3和一個未知阻值電阻Rx構成，常被稱為惠斯通電橋，其主要用于求解未知電阻Rx的阻值。根據電橋?qū)崿F(xiàn)原理：R2×R3=R1×Rx可得Rx=R2×R3/R1，因此可通過已知的三個電阻的阻值求解出未知電阻的阻值。

02麥克斯韋電橋

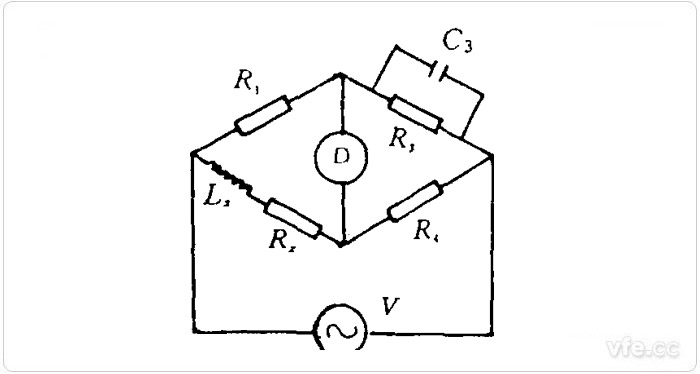

　　上圖所示電路主要由三個已知阻值電阻R1、R3、R4，一個已知容量電容C3，一個未知阻值電阻Rx和一個未知電感Lx構成，常被稱為麥克斯韋電橋，其主要用于求解未知電阻Rx的阻值和未知電感Lx的值。根據電橋?qū)崿F(xiàn)原理：Rx×R3=R1×R4可得Rx=R1×R4/R3，且Lx=R1×R4×C3，因此可通過已知的三個電阻值和一個電容值來求解出未知電阻和未知電感的值。

03文氏電橋

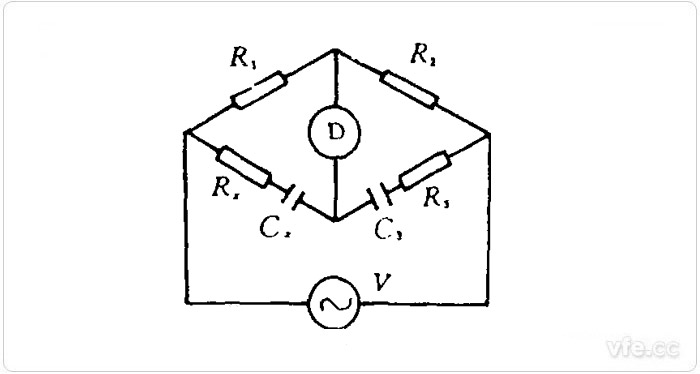

　　上圖所示電路主要由三個已知阻值電阻R1、R2、R3，一個已知容量電容C3，一個未知阻值電阻Rx和一個未知電容Cx構成，常被稱為文式電橋，其主要用于求解未知電阻Rx的阻值和未知電容Cx的值。根據電橋?qū)崿F(xiàn)原理：Rx×R2=R1×R3可得Rx=R1×R3/R2，且Cx=C3×R2/R1，因此可通過已知的三個電阻值和一個電容值來求解出未知電阻和未知電容的值。

　　電橋是一種基本的測量工具，應用廣泛，作為一種具有高靈敏度和準確度的測量電路，利用電橋平衡的原理，不僅可以測電阻，也可測電容、電感，并且可以通過這些物理量的變化間接測量非電學量，例如溫度、壓力、質量、速度等，因此電橋電路在自動化控制中有著廣泛的應用。
