    電流互感器符號大全

    • 瀏覽次數:61008次
    • 發布時間:2014/10/15 14:54:33
    • 作者:hb_yinhe

      本文總結的電流互感器符號大全摘自《GB/T 4728.6-2000 電氣圖用圖形符號 第3部分 電能的發生與轉換》,基本涵蓋所有通用的電流互感器符號。
      對于兩個二次繞組的電流互感器,一般一個繞組精度較高用于測量或計量,一個繞組是P級精度的,用于保護;有三個二次繞組的電流互感器,一般一個繞組精度最高用于計量,一個繞組精度次之用于測量或控制,一個繞組是P級精度的,用于保護;或者一個繞組用于計量,二個繞組是P級精度的,都用于保護。
      在一次系統圖和需要描述二次連接的原理圖中,電流互感器符號表述方式不同。如下圖所示,形式1適用于一次系統圖,形式2適用于二次原理圖。
    電流互感器符號詳解

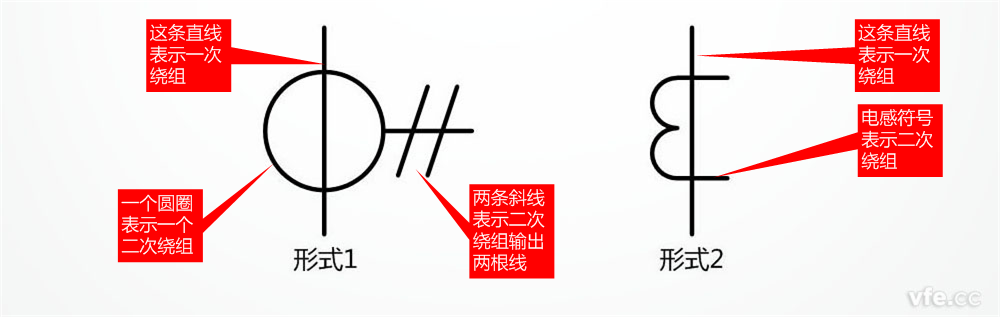

    圖1 電流互感器符號詳解
      在一次系統圖中,采用圓圈表示二次繞組,一個圓圈表示一個二次繞組,兩個圓圈表示兩個二次繞組。圓圈引出線上兩根斜線表示每個二次繞組輸出兩根線。
      在描述二次連接的原理圖中,采用類似電路中電感符號表示二次繞組,一般用兩個半圓表示。
      電流互感器的兩種表述方式中,一次繞組的表述方式類似,即:一次繞組不論有幾匝,均采用一條直線替代。我們可以這樣理解:對于常見的穿心式電流互感器,一次繞組實際上就是穿過互感器的一次線路,這條直線就代表穿過的一次線路。
    電流互感器符號-1

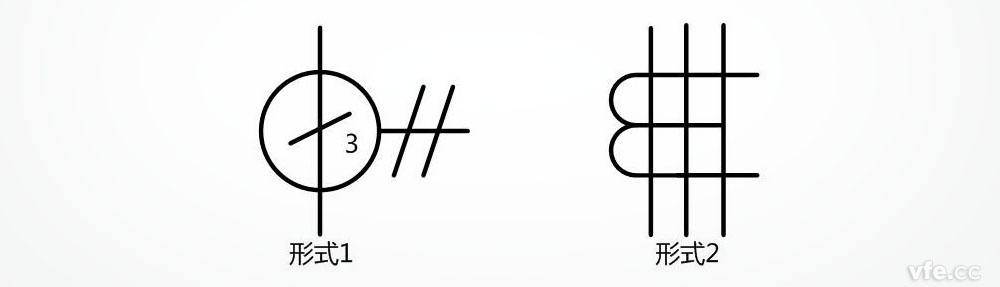

    圖2 只有一個次級繞組電流互感器符號圖
    電流互感器符號-2
    圖3 具有兩個鐵心每個鐵心有一個次級繞組的電流互感器符號圖
    電流互感器符號-3

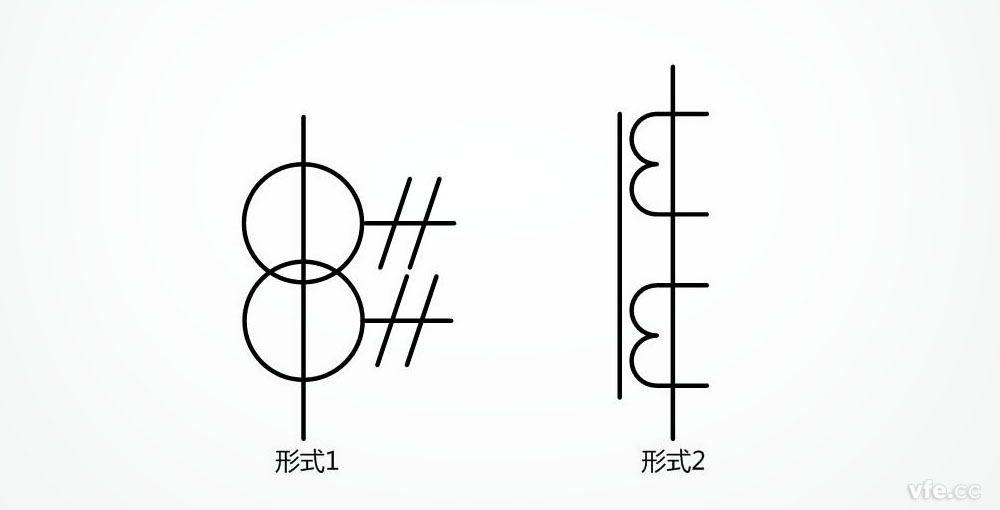

    圖4 在一個鐵心上具有兩個次級繞組的電流互感器符號圖
    電流互感器符號-4

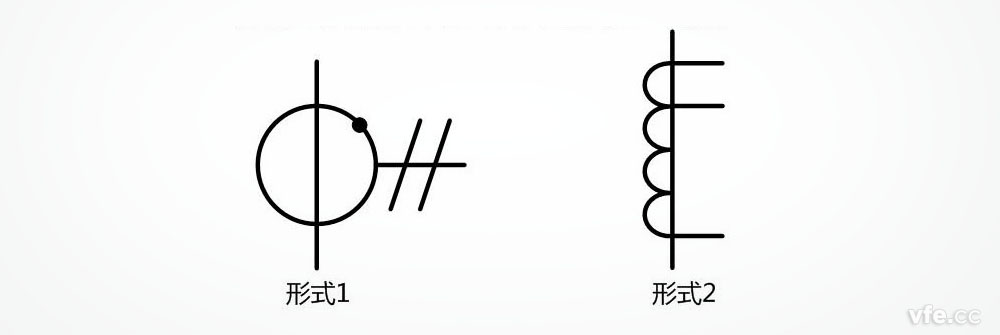

    圖5 一個次級繞組帶一個抽頭的電流互感器符號圖

    電流互感器符號-5

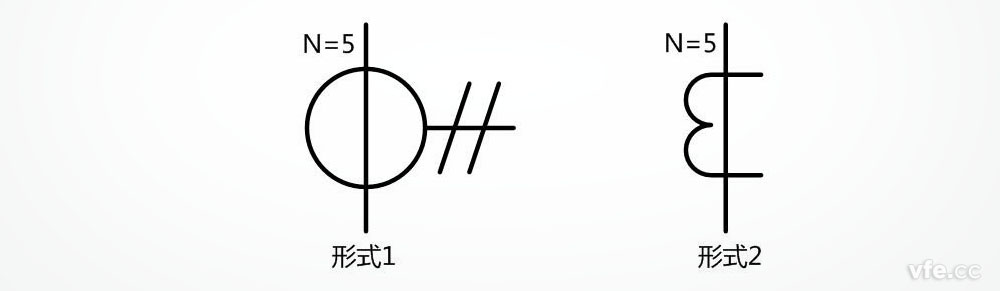

    圖6 初級繞組為5匝導體貫穿的電流互感器符號圖

      注:這種形式的電流互感器不帶內裝式初級繞組。

    電流互感器符號-6
    圖7 具有三條穿線一次導體的脈沖變壓器或電流互感器符號圖
    電流互感器符號-7

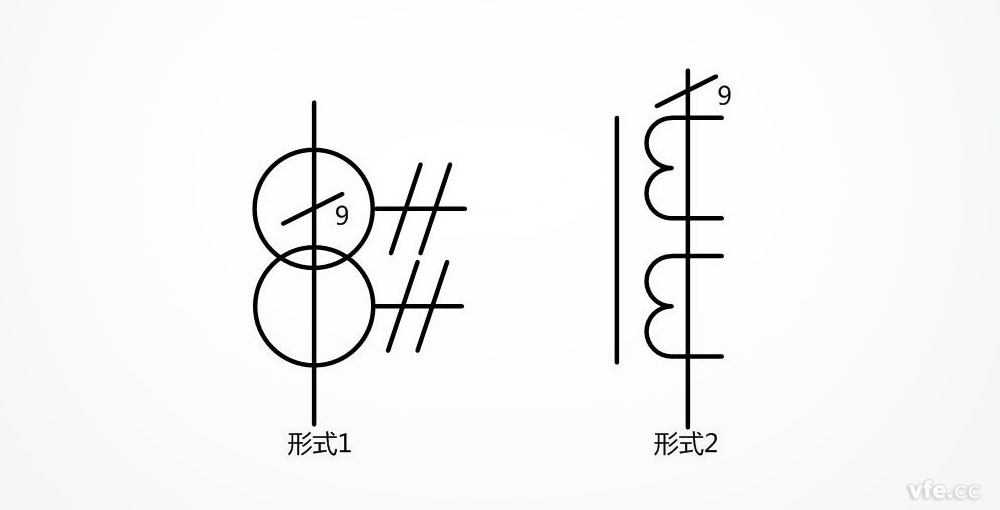

    圖8 在同一個鐵心具有兩個次級繞組和九條穿線,一次導體的脈沖變壓器或電流互感器符號圖
