銀河電氣針對各類高低壓電機試驗所需要的條件，在能夠使客戶能夠更加輕松接線的條件下根據自主產品的優勢和特點設計出具有獨特風格的電機試驗測量方案。筆者將以實際電機試驗為例讓大家了解該電機試驗測量方案的平面布置及接線方案。

一電機試驗現場布置方案

　　整個電機試驗分為電源設備區、測量設備區、平板區及操作區。
　　測量設備區為電機試驗提供試驗電源；測量設備區的測量接線柜對整個電機試驗進行數據采集；平板區安裝被試電機及與其對拖的陪試電機；操作區配置WP4000變頻功率分析儀及電腦對電機試驗進行數據分析。

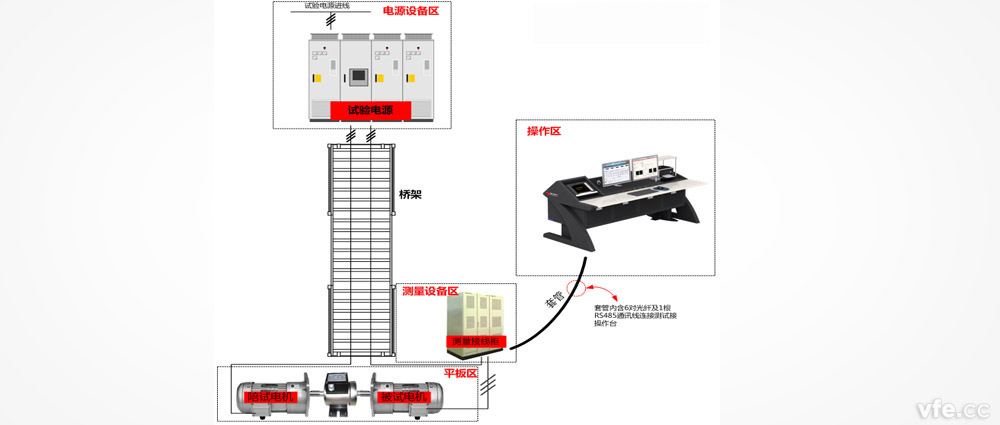

　　試驗電源出線經過橋架接往測量接線柜的測量設備，再由測量柜接往被試電機，被試電機與陪試電機互拖，陪試電機將電能反饋至試驗電源，而測量接線柜將電機試驗所得數據通過連接套管送至操作區，操作臺WP4000變頻功率分析儀將對整個電機試驗所測數據進行處理分析,如下圖所示。



二電機試驗測量接線柜設備布置方案

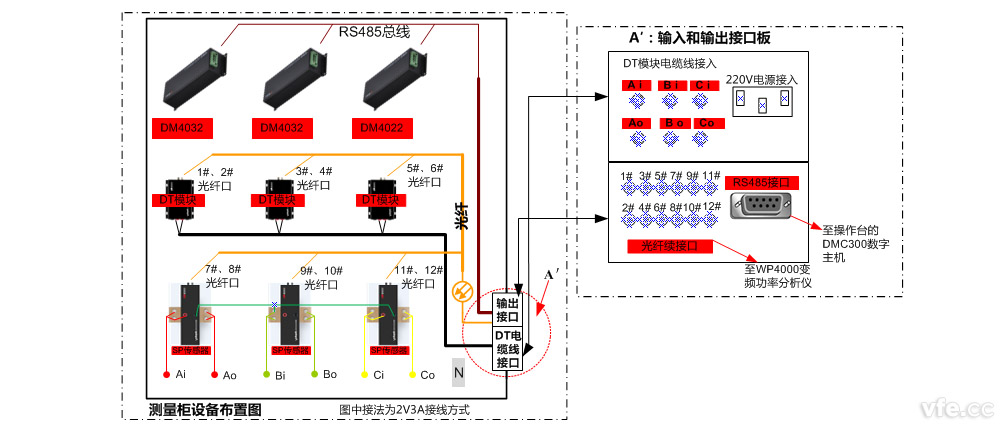

　　銀河電氣電機試驗測量柜是整個測量系統的重要環節，功率單元與分布式測量子站都集中安裝在柜內。圖2為典型的電機試驗測量柜設備布置圖，柜內布置3個SP變頻功率傳感器、3個DT數字變送器、2個4DM032溫度測試子站及1個DM4022轉速測試子站。客戶可根據進線（三相三線或三相四線自主選擇）來選擇接線方式。
　　測量柜下部為高壓進線銅排，與SP功率單元相連，根據接線方式做好接線后采集的數據將由模塊光纖接到測量柜輸入和輸出接口板。DT模塊根據輸入和輸出接口板的輸入端按照接線方式來接線，同樣也將光纖接口連接到測量柜輸出接口的輸入和輸出接口板的輸出端。各分布式測試子站則以RS485總線形式接入輸出接口板的RS485接口。測量柜的輸入和輸出接口板將所有測量模塊進出線集中起來，便于客戶接線和排除故障，輸入端配置220V電源接入負責給各測量模塊供給電源，輸出端的配置6對光纖中繼，將柜內的SP和DT模塊光纖輸出進行集中管理，由此連接到操作臺WP4000變頻功率分析儀，分布式測試子站輸出信號也將在輸出端的RS485接口集中連接至操作臺的DMC300數字主機。
　　測量柜的優點在于便于移動、便于接線和模塊的集中管理。客戶們再也不用煩惱現場滿地雜亂無章的電線電纜，而且測量柜的集中接線方式更加直觀，不但方便了接線也加強了故障排查能力，不用在柜內費時費力的找線和接線。



三電機試驗典型平面布置及接線方案簡述

　　該典型測試系統采用的是WP4000變頻功率分析儀和DMC300分布式測控系統，其特點請參考WP4000變頻功率分析儀及DMC300分布式測控系統。
