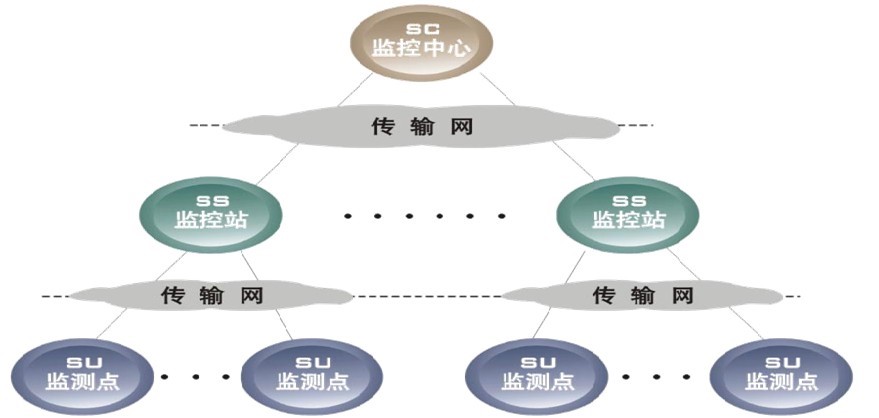

圖示：動環監控系統一般組成

　　總體結構動力設備及環境集中監控系統由監控中心SC、監控站SS、監控單元SU組成，用于通信局站動力設備及環境的集中監控、集中管理、集中維護，系統可分為二級或三級結構。

01監控中心SC

　　監控中心SC是整個本地網動力環境監控系統的監控和管理中心，主要完成全網的監控信息的統計處理及分析。監控中心SC一般由數據服務器、監控臺、打印機及網絡接入設備組成。
　　(1)服務器
　　服務器作為監控中心的組網核心，其內部安裝監控系統軟件的數據臺以及SQL Server數據庫軟件。其主要功能是對數據的處理、保存和轉發。
　　另外服務器中還安裝監控系統軟件的SC前端模塊，完成對各監控站（SS）的信息匯總和管理功能
　　(2)監控臺
　　監控臺是用戶監測和調控局站設備的工作平臺，它實時監測設備運行狀態，及時處理設備告警，用戶只需簡單的操作便可實現查看局站設備的實時運行數據、調控局站設備參數的功能。
　　(3) 網絡接入設備
　　將來自不同傳輸信道的數據通過接口協議轉換等方式接入監控中心的局域網。
　　在接管監控站（SS）的控制權后，對于告警信息的處理與監控站（SS）相同 實時監視各監控站（SS）的工作狀態 可對監控單元（SU）下達監測和控制命令 統計生成各種統計報表及曲線圖，包括自定義報表的定制 權限管理，可分片區、分業務管理 在監控臺提供動態配置功能 告警立即打印、定時打印、屏幕拷貝打印 SC對全網進行時鐘校準

02監控站SS

　　監控站SS的設備配置組成類似于SC，但是監控站SS相對于監控中心SC的重點功能是設備監控和維護。一般情況下，除了與監控中心SC的配置相同之外，監控站SS配置有一個或多個巡檢臺。
　　(1) 服務器
　　服務器作為監控中心的組網核心，其內部安裝監控系統軟件的數據臺以及SQL Server數據庫軟件。其主要功能是對數據的處理、保存和轉發。
　　(2) 巡檢臺
　　巡檢臺實時對SU級局站設備進行自動巡檢，接收并轉發數據臺的各種測控指令，把局站監控信息傳遞給數據臺和數據庫作保存和處理。
　　(3) 監控臺
　　監控臺是用戶監測和調控局站設備的工作平臺，它實時監測設備運行狀態，及時處理設備告警，用戶只需簡單的操作便可實現查看局站設備的實時運行數據、調控局站設備參數的功能。
　　(4) 網絡接入設備
　　將來自不同傳輸信道的數據通過接口協議轉換等方式接入監控中心的局域網。
　　以圖形或列表方式實時顯示本SS所轄范圍內各監控對象的分布狀況、工作狀態和運行參數 具有局站分片區、分設備監控功能 全網時鐘校時功能 自診斷功能，對監控系統本身的故障能發出告警 具有故障派修、回單及測試的閉環管理能力 具備與圖像監控系統告警聯動功能 實時接收個通信局站動力設備和機房環境的告警信息，具有分級告警、聲光提示、畫面自動切換、告警提示、短消息、告警確認、告警查詢、告警統計等功能

03監控單元SU

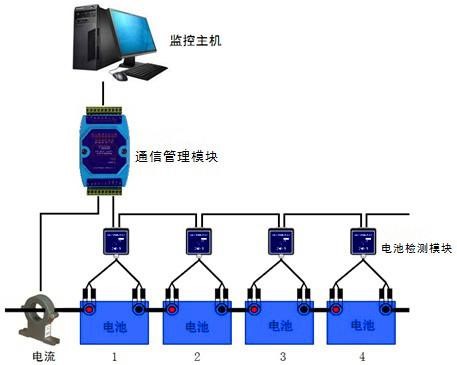

圖示：小型電量監控系統構成

　　1、準型SU（中、小模式）
　　在規模適中或規模較小的局站，智能設備較少時適用。如電信小支局、模塊局和基站等。利用監控服務器（或多串口網橋）等組網設備，搭建SU內智能/非智能設備及傳輸信道的匯接平臺，實現對動力、環境設備的組網，冗余串口設計，方便監控擴容，并實現對動力環境設備的閉環控制、與監控維護中心數據通訊，數據存儲等功能。其中監控服務器同時具有協議轉換和匯聚組網兩項功能；環境監控器則用來完成對環境量的采集。


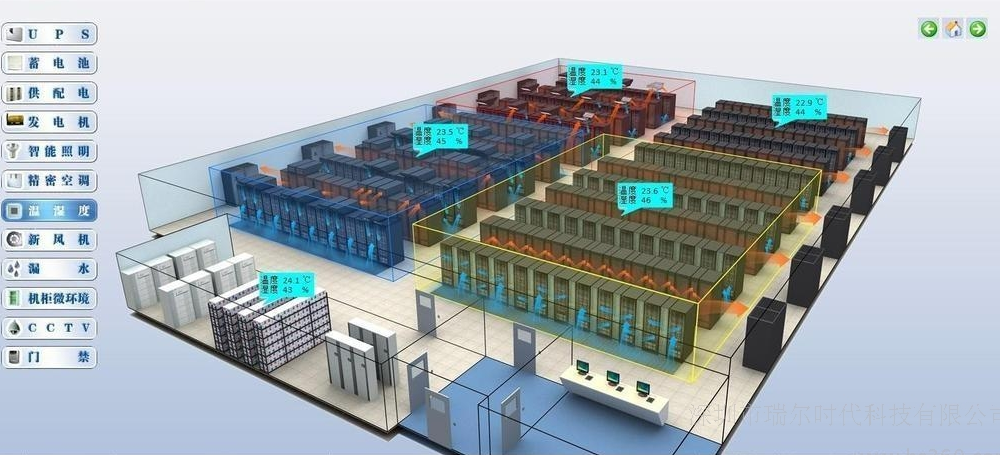

圖示：大型動環監控系統組成

　　2、增強型SU（大模式）
　　增強型SU配置由一體化監控終端、協議轉換器、傳感器等組成，如需監控蓄電池單體電池電壓，則需增加單體電池監控器。適用于樞紐局、中心局、匯接局等設備數量較多，或要求實現就地管理的大型局站。
