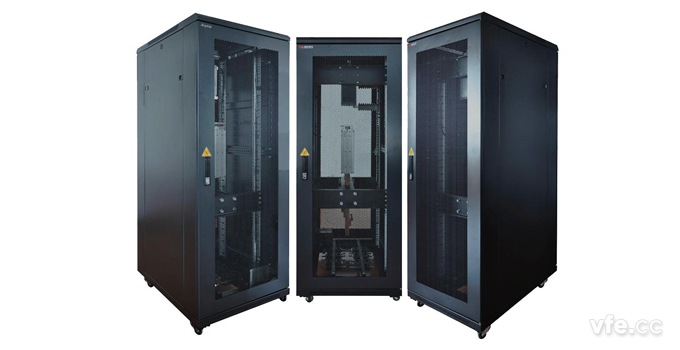

AG系列變頻功率標準柜

　AG系列變頻功率標準柜

　　適用于現場在線計量

　　復雜電磁環境下仍能保證高精度的測量

一產品概述

　　AG系列變頻功率標準柜是被檢變頻電量測量設備的對比計量設備，能夠實現寬頻帶、大量程、高精度變頻電量的測量。AG系列變頻功率標準柜包含了A檔AnyWay變頻功率傳感器和WP4000變頻功率分析儀以及專業的電氣安裝組件及柜體。

　　AG系列變頻功率標準柜可實現高達15kV電壓、7kA電流等參量的直接測量，精度為0.05%rd。

　　AG系列變頻功率標準柜用于現場在線計量，在復雜電磁環境下仍能保持最高精度的測量。變頻功率標準柜采用的變頻功率傳感器將高電壓、大電流的被測信號轉換為數字信號并通過光纖傳輸給WP4000變頻功率分析儀, 由于傳感器和二次儀表之間沒有電氣連接，截斷了電磁干擾的傳播途徑，因此，大幅度提高了測試系統的電磁兼容性能。

二主要特點

　　● 大量程：電壓測量范圍最高為15kV，電流測量范圍最高為7kA;

　　● 寬頻帶：測量頻帶范圍100kHz;

　　● 高精度：電壓、電流誤差為0.05%rd，功率誤差為0.1%rd

　　● 優良電磁兼容性能：變頻功率傳感器輸出為數字信號，采用光纖傳輸，不受電磁干擾的影響。由于傳感器和二次儀表之間無電氣連接，截斷了電磁干擾的傳播途徑，大幅度提高了測試系統的電磁兼容性能。

　　● 先進的換擋技術：變頻功率傳感器采用內置無縫量程轉換技術，無需外部換擋裝置，即可實現8檔

　　電壓、8檔電流的量程切換，實現256倍寬動態范圍內的高精度測試，無縫量程轉

　　換技術確保量程轉換過程中數據不丟失，不錯過任何細節;

　　● 以太網 接口：可通過PC機進行控制和數據管理;

　　● 高速 USB 接口: 能向外部存儲器快速存儲數據。

三產品應用

　　AG系列變頻功率標準柜用于現場在線計量，是被檢變頻電量測量設備的對比計量設備，通過對比標準柜讀數與被檢測量設備讀數實現計量校準。

　　AG系列變頻功率標準柜可用于電壓測量范圍最高達15kV、電流測量范圍最高達7kA的變頻電量測量設備、測試系統的計量校準。

四性能參數

項目	技術指標	條件
最高采樣率	250kHz
帶寬	100kHz
電壓精度	0.05%rd	幅值：1% ~100%UN
電流精度	0.05%rd	幅值：1% ~100%IN

功率精度	0.05%rd 0.1%rd 0.2%rd	功率因數=1；額定電壓、額定電流；基波頻率：45~66Hz 功率因數：0.2~1 功率因數：0.05~0.2
頻率測量精度	0.01%rd	0.1Hz~2kHz
相位精度	0.02°
電壓過載時間	10min	U<1.5UN
電流過載時間	3min	I<2IN
諧波分析	100次
其他	波形顯示、存儲及分析
尺寸	600mm×800mm×1500mm
重量	100Kg

五型號列表

額定電壓	型號	額定電流	額定電壓	型號	額定電流
380V	AG381201A AG381301A AG381401A AG381501A AG381751A AG381102A AG381152A AG381202A AG381252A AG381302A AG381352A	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A	690V	AG691201A AG691301A AG691401A AG691501A AG691751A AG691102A AG691152A AG691202A AG691252A AG691302A AG691352A	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A
1140V	AG112201A AG112301A AG112401A AG112501A AG112751A AG112102A AG112152A AG112202A AG112252A AG112302A AG112352A	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A	3.3kV	AG332201A AG332301A AG332401A AG332501A AG332751A AG332102A AG332152A AG332202A AG332252A AG332302A AG332352A	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A
1140V	AG112201A AG112301A AG112401A AG112501A AG112751A AG112102A AG112152A AG112202A AG112252A AG112302A AG112352A	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A	10kV	AG103201A AG103301A AG103401A AG103501A AG103751A AG103102A AG103152A AG103202A AG103252A AG103302A AG103352A	200A 300A 400A 500A 750A 1000A 1500A 2000A 2500A 3000A 3500A
