數字化寬頻（含工頻）局部放電測試系統



　　銀河天濤局部放電測試系統是集多項最新研究成果于一體的全新局放試驗測試系統。全數字無局放電源，具有0-400Hz寬頻測試范圍，內置保護阻抗和校準脈沖發生器，無升壓變使得試驗系統結構簡單；雙測量阻抗回路，具有更好的抗干擾能力，降低對試驗環境的要求，提高測試精度高。
　　基于Windows開發的系統軟件可靈活執行測試記錄和數據傳輸；數字式局部放電測試系統擁有直觀易用的操作界面，無需訓練，既可方便快捷的完成數據分析。同時，從電壓源的控制及校準、數據的采集運算到生成測試報告，整個局部放電測試過程均由銀河天濤測試系統自動進行。

一系統特色

　　◎ 自動測試，智能化程度高
　　全數字高壓電源與局放儀配合，自動校準測試回路，自動測試并生成測試報告，測試過程快捷簡便。
　　◎ 全數字高壓電壓源，功能更豐富
　　采用無升壓變的電源結構模式，提供0-400Hz寬頻試驗范圍，內置保護阻抗和校準脈沖發生器，是全數字高壓無局放電壓源首次在局放檢測領域的應用。
　　◎ 獨創干擾抑制技術，有效抑制多重信號干擾
　　雙測量阻抗回路結合數據融合，抑制噪聲和外部干擾，提高測量精度。

二產品應用

　　◎ 變壓器（各種電壓等級）局部放電測試
　　◎ 互感器、電容器局部放電測試
　　◎ GIS、電力電纜等局部放電測試
　　◎ 發電機、避雷器、套管局部放電測試
　　◎ 其它高壓電氣設備的局部放電測試

三創新技術

1自動測試

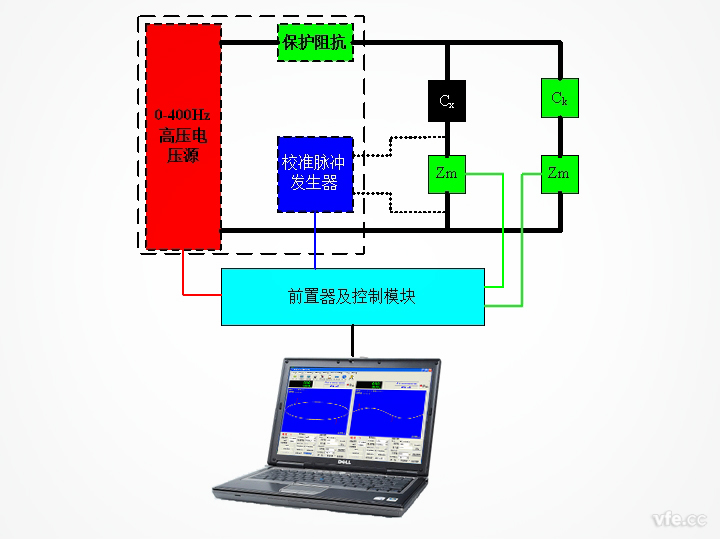

　　全數字高壓電源內置校準脈沖發生器，根據局放儀的控制指令自動校準測試回路，無需手動搭建校準測試回路；通過系統軟件對實驗參數設定后，整個局部放電測試過程可由銀河天濤測試系統自動完成；局放測試儀可以與全數字高壓電源配合，并實現對高壓電源的控制，自動完成測試，自動生成測試報告，實現了整個測試過程自動化智能化。

2全數字高壓電壓源

　　全數字高壓電壓源相比傳統電壓源，具有無可比擬的優勢。
　　功能更豐富：全數字高壓電源營造了0-400Hz的寬頻試驗范圍；根據局放儀的指令實現自動調頻調壓；根據局放儀的指令進行自動校準測試回路，減少實驗人員的操作。
　　特色更突出：全數字高壓電源告別了以往低壓電源配升壓變的電源結構模式，電壓源模塊更優化；內置保護阻抗和校準脈沖發生器，測試回路更簡潔。

項目/電源	特點				功能
	升壓變壓器	保護阻抗、脈沖發生器	測試回路	智能化程度	頻帶范圍	自動調壓	校準方式
傳統電壓源	有	外置	復雜	一般	單一不可調	否	手動
全數字高壓電源	無	內置	簡潔	高	0-400Hz	是	自動

　　

3干擾抑制技術

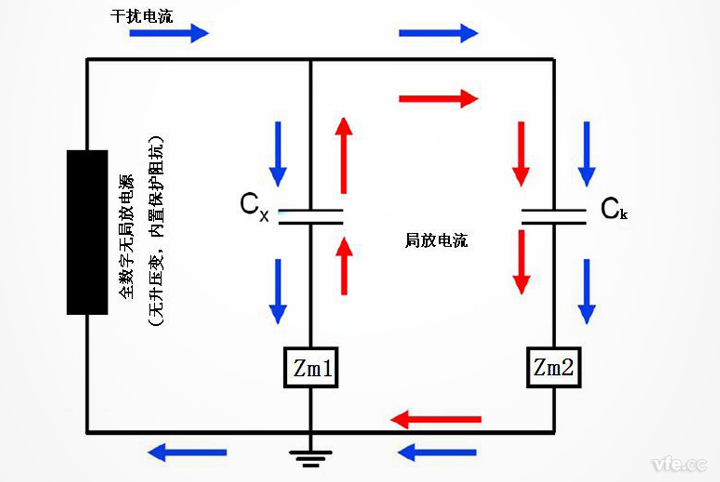

　　雙測量阻抗回路結合先進的多傳感器數據融合技術，有效抑制噪聲和外部干擾等，降低了實驗環境要求，提高了測量精度。雙測量阻抗回路是全新的干擾抑制技術，與傳統的僅僅依靠濾波相比較具有更好的抗干擾能力。

方法/測量精度	干擾抑制	同頻帶干擾抑制能力	對環境要求	測量精度
傳統測試回路	濾波	弱	高	一般
雙測量阻抗/測試回路	濾波、多傳感器數據融合	強	低	高

　　

四技術指標

類別	項目	參數
基本參數	測量通道	獨立2通道
	可測實品電容量范圍	6pF-250μF
	檢測靈敏度	0.1pC
	采樣精度	12bit
	采樣速度	40M/S
全數字高壓電壓源	電壓輸出	120kV
	頻率范圍	0-400Hz
	功率輸出	10kVA
工作環境	工作溫度	-10～45℃
	工作濕度	≤95%
	存放溫度	-10～75℃
濾波頻帶	3dB低頻端頻率	fL分10、20、40、80、100kHz檔
	3dB高頻端頻率	fH分100、200、300、400、500kHz檔
	低、高端頻率組合	fL和fH可靈活任意組成各種濾波通帶，完全覆蓋GB/T7354-2003規定的頻帶范圍
顯示工作方式	顯示方法	橢圓—正弦—直線
	觸發同步方式	內觸發：儀器電源同步觸發，50Hz                                   外觸發：同步實驗電源工作頻率，0-400Hz任意范圍                 外觸發同步信號輸入電壓：10～200V，輸入功率<1VA
	信號相位判定	橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統真實準確地顯示了試驗電源的周期、相位
其余類別	局放信號測量	具有數據存儲，回放功能，具有打印功能，生成標準試驗報告
	時間窗	相位大小任意選擇，可動態放大顯示時間窗，兩個時間窗可分別或同時開
	數據處理	具有數據存儲，回放功能，具有打印功能，生成標準試驗報告
	執行標準	GB/T7354、GB1094、GB12706.4、GB/T3048.12、IEC60270
