一概述

　　對于電機的轉速測試，相信大家都不陌生，我們常見的測試設備有光電式轉速傳感器及旋轉編碼器等。不知道大家有沒有發現，這些測試設備在進行轉速測試時，都要求被測對象具備同一個特點——那就是旋轉部件必須外露。這是因為像諸類轉速傳感器的磁鋼或者光柵盤必須要與被測旋轉部件同步轉動，然后通過反射式或者透射式光信號將光信號轉換為電脈沖信號，再由測量端或者上位機換算為轉速。這類轉速傳感器對于普通的電機轉速測量是非常方便實用的。

　　但是對于某些特殊條件下的轉速測量——不具備旋轉部件外露這個條件的情況，如水泵機組、電潛泵機組、油泵等，光電式轉速傳感器及旋轉編碼器就無法解決這個難題。

　　由于水泵機組的電機與水泵機組在出廠前已經組裝至一體，沒有外露的旋轉部件，據目前了解，測量的方法無非兩種：第一、采用國外進口的震動轉速表測量；第二、采用光電檢流計法人工測速；采用震動法，在某些水泵或者油泵機組做整機試驗時，測試精度不高，另外由于某些整機平衡性較好，用震動法無法進行測試，測試結果無法保證，且該設備為國外進口，價格較昂貴。采用光電檢流計法，由于需要人工按秒表進行計時，人為因素影響較大，測量結果可溯源性不好。

二原理

　　為此，湖南銀河電氣有限公司開展了采用漏磁感應原理測量水泵機組轉速的新方法研究，終于研制出DM4022漏磁感應式轉速計，該轉速計的工作原理是：異步電動機的轉子在旋轉磁場中切割磁力線產生感應電流的頻率，是電動機轉子頻率和電動機定子電壓頻率的差頻。因此利用感應線圈來感應電機的漏磁，然后將信號進行調理，分離等操作，得到電機的定子電壓頻率信號和差頻信號（Hz），由定子電壓頻率可以得到電動機的同步轉速n1，由差頻信號可以得到電動機的轉差轉轉速n2，兩者之差（n1-n2）即為電動機的異步轉速。
　　該轉速計由漏磁感應式傳感器及DM4022轉速測量子站組成，感應式傳感器放置于被測電機附近，將電機轉子與定子的感應電壓信號傳送至測量子站，由DM4022轉速測量子站進行信號的調理、濾波、分離、A/D轉換等處理，輸出定子頻率和轉差頻率兩種數字信號，再通過RS485總線將數字信號傳輸至上位機，由上位機進行相關換算與顯示，即可準確得出被測電機的定子頻率，轉差頻率，同步轉速，異步轉速，轉差率等參數。

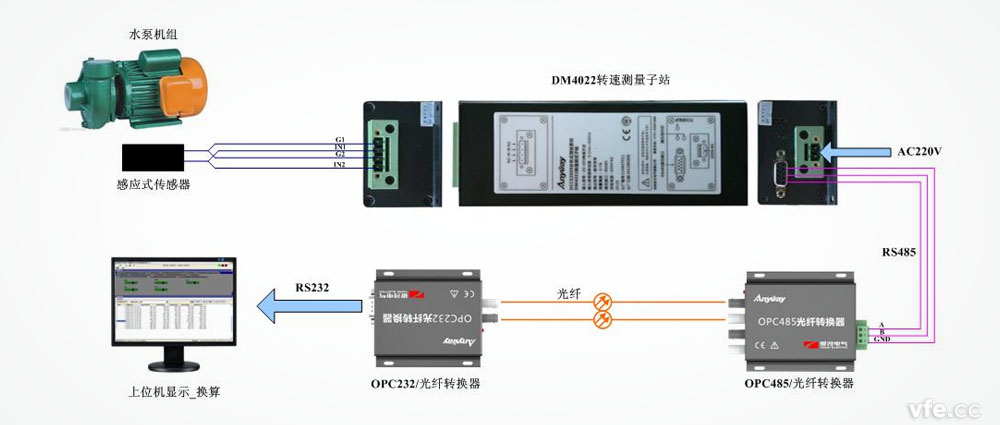

其具體使用接線圖如下所示：

漏磁感應式轉速計接線及原理圖

三特點

　　1、感應式傳感器采用高強度漆包線繞制而成，并絕緣密封，具有良好的防水防油性能，即使是使用于潛水泵或者潛油泵的轉速測量，仍能滿足要求；
　　2、非接觸式測量，解決旋轉部件不外露對象的轉速測量難題；
　　3、安裝方便，維護簡單，用戶只需進行簡單的操作，即可搭建測試平臺，獲得需要的數據；
　　4、測量準確度高，性能穩定。經過多次測量對比，該轉速計測量精度高達0.1%，遠遠超過了用戶利用光電式檢流計或者震動法得到結果的精度，使用戶對電機及水泵的運行狀態更精確的掌握；
　　5、前端數字化處理，RS485總線、光纖傳輸等數據傳輸方式，使得其在復雜電磁環境下仍能保證高精度的測量，抗干擾能力及電磁兼容性能卓越。

---
