一問題的提出
您是否遇到過下述問題？
連接了電壓互感器和電流互感器的高精度數字功率計的顯示的實際上互感器的二次電壓和二次電流，實際電壓、電流還需要乘以電壓、電流互感器變比，而功率需要同時乘以電壓互感器變比和電流互感器變比。
然而，當電壓、電流測試范圍較寬時，比如說電機試驗用數字功率計，需要連接副邊多繞組的電壓、電流互感器多個電壓、電流互感器，然后根據被測電壓大小，對互感器副邊或原邊進行換擋（量程）。
此時，電壓、電流互感器處于不同檔位時，變比也不同，上述高精度數字功率計還是不能解決直觀讀數的問題。
二常規解決方案
遇到上述問題時，通常的解決方案是，同時記錄高精度數字功率計的讀數和互感器變比，人工換算后作為測量結果。
更加高效的方法是通過通訊將每個檔位的互感器變比和檔位信息及功率計讀數上傳至上位機，由上位機軟件根據互感器實際使用的檔位判斷對應的互感器變比，再經過乘法運算獲取測量結果。
第二種方法通常采用PLC對互感器進行換擋控制，并通過RS484、RS232等現場總線將PLC的檔位控制信息上傳至上位機，高精度數字功率計也需要與上位機通訊，實時上傳測量結果。
上述方案的缺點是需要熟悉PLC編程及上位機編程，還需臨時構建電路，若對互感器量程轉換原理不熟悉，還可能導致電流互感器二次開路產生高壓危險等問題。
三自動讀取互感器變比的解決方案
DP100自動量程轉換器主要用于控制多繞組電壓、電流互感器及多個電壓、電流傳感器的自動換擋。一個DP100自動量程轉換器提供16路繼電器控制輸出，每路繼電器包含一個無源常開接觸點和一個無源常閉接觸點，用戶可以根據需要靈活自行配置使用。

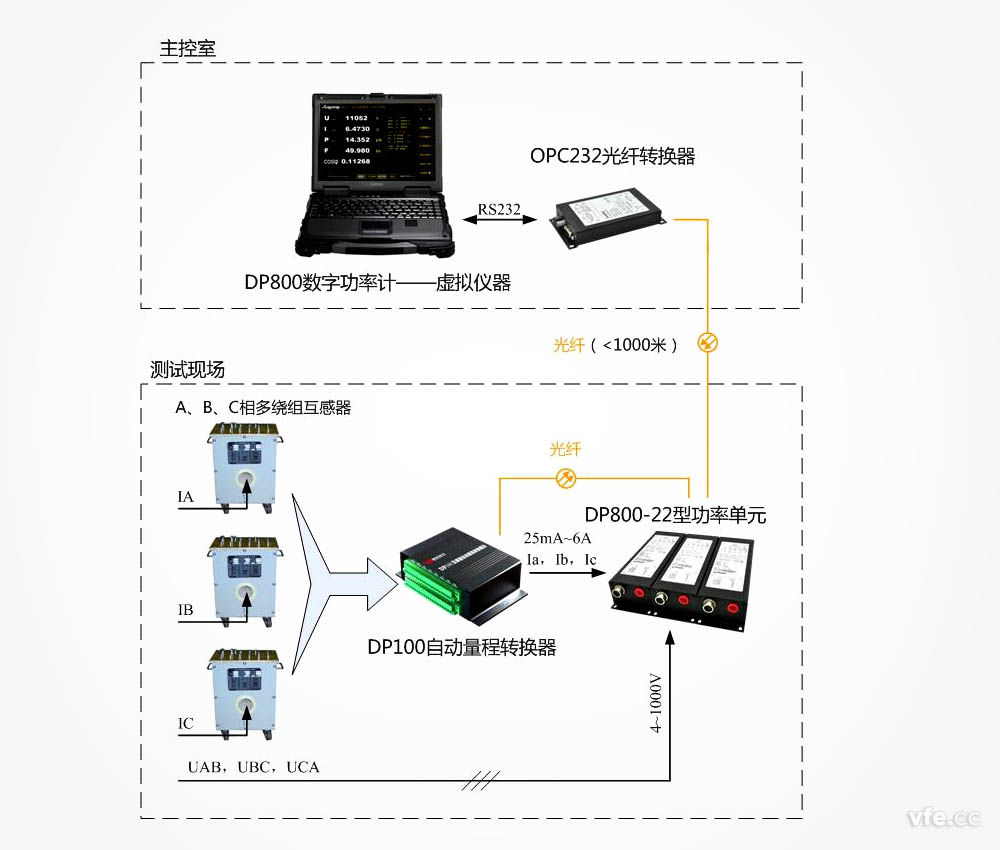

圖1為DP100自動量程轉換器與DP800數字功率計配套用于額定電壓690V，最大電流2000A的三相異步電機試驗臺的三相功率測量的原理示意圖。
圖1 可自動讀取變比的高精度數字功率計
DP100自動量程轉換器除了可實現自動量程轉換之外，配套的高精度數字功率計可以實時讀取檔位及互感器變比信息，對測量結果進行自動換算，直接顯示被測一次電壓、電流、功率等電參量。
配套的高精度數字功率計可獨立設置每個電壓、電流傳感器或互感器變比（包括多繞組互感器的每個繞組的變比）。此外，還可依據互感器或傳感器的檢定證書或校準證書將互感器或傳感器的角差及比差一起錄入高精度數字功率計，高精度數字功率計將依據這些校準數據對測量結果進行修正，以最低的成本提高功率計的電壓、電流和功率的實際測量精度。
