銀河電氣可以用諧波測量的儀器有WP4000變頻功率分析儀、WP3000變頻功率分析儀、DH2000數據采集系統，三種儀器測量原理類似，但是對于市面的大部分諧波分析儀有得天獨厚的優勢。

一諧波測量范圍寬

　　市面上絕大部分諧波分析儀只是分析到40~50次諧波，這對于普通電力系統、電能質量分析的諧波測量來說，已經足夠用，“DLT 1028-2006 電能質量測試分析儀檢定規程”對電網諧波分析儀進行檢定的最高諧波次數為50次。所以大部分電力系統諧波分析儀可以滿足電力系統諧波分析的一般需要。但是隨便變頻技術的發展，變頻器諧波的分布與電網大不一樣。
　　比如變頻器輸出的諧波主要集中在載波頻率的整數倍附近，當然倍數越高，諧波幅值越小，諧波頻率越高。此時，若采用普通的諧波分析儀則大部分諧波就分析不到。

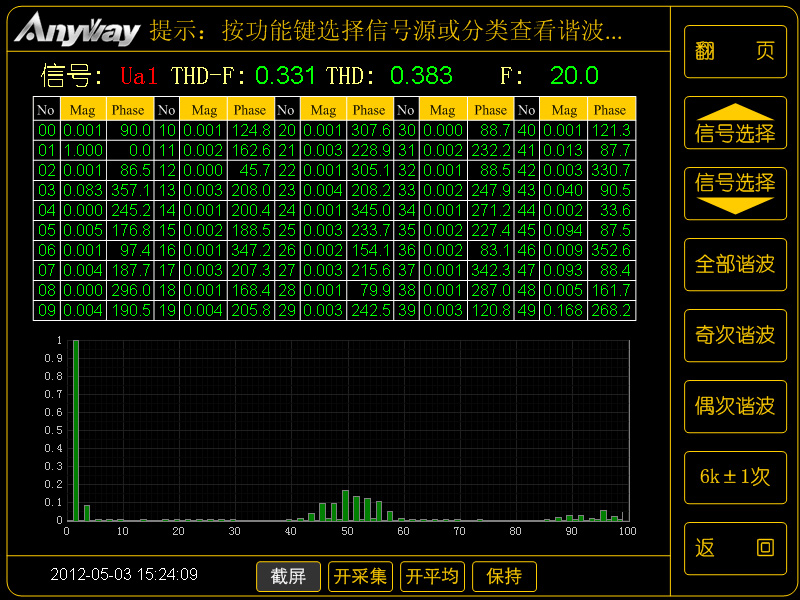

　　例如SPWM變頻器輸出諧波頻譜圖。

 變頻器輸出諧波測量頻譜

　　圖中，載波頻率為1kHz，基波頻率為20Hz，其諧波主要集中在50次（1kHz）附近，若采用40次的電力諧波分析儀，則只能分析到3次諧波，分析結果沒有實際意義。

　　如果采用銀河電氣的DT數字變送器作為前端測量，DT數字變送器的帶寬100kHz，采樣頻率250kHz，利用上位機軟件則可分析至2000次諧波，完全滿足要求。

二抗干擾性強

　　前端數字化是銀河電氣針對變頻測量提出的一個革命性的理論。基于光纖傳輸?shù)那岸藬?shù)字化技術很好的解決了在變頻環境中復雜的電磁干擾問題。我們知道，變頻環境比電網供電環境電磁干擾要大得多，而且要復雜的多。很多測量?jī)x器，解決干擾問題遠比測量問題要困難的多。但是基于的光纖的前端數字化，在模擬前端就將信號數字化，以不易受干擾的光纖作為傳輸介質傳送至上位機進行數據處理，以達到完全避免干擾的目的。



---
